Реле давления (прессостат) представляет собой электромеханический коммутационный аппарат, предназначенный для замыкания или размыкания электрической цепи при достижении контролируемой средой (жидкостью или газом) заданного порога давления. Функционально реле давления относится к классу измерительных преобразователей давления с дискретным выходным сигналом. Основное применение — системы автоматического управления, сигнализации и защиты технологических процессов, где требуется поддержание давления в заданных пределах.
Конструктивно реле давления состоит из трех основных блоков: чувствительного элемента (первичного преобразователя), сравнивающего (настроечного) механизма и коммутационного узла. Чувствительный элемент воспринимает давление рабочей среды и преобразует его в механическое усилие или перемещение. В качестве чувствительных элементов наиболее распространены мембраны (плоские, гофрированные), сильфоны и поршни. Выбор типа элемента определяется диапазоном измеряемых давлений, свойствами среды и требуемой точностью срабатывания.
Сравнивающий механизм реализуется в виде системы рычагов и пружин, позволяющей задать пороговые значения давления. Усилие от чувствительного элемента передается на подвижную часть механизма, где оно противодействует усилию заранее настроенной эталонной пружины. Коммутационный узел, как правило, содержит один или несколько микропереключателей (микросвитчей), обеспечивающих надежное замыкание/размыкание электрических контактов с четкой фиксацией положения (гистерезисом).

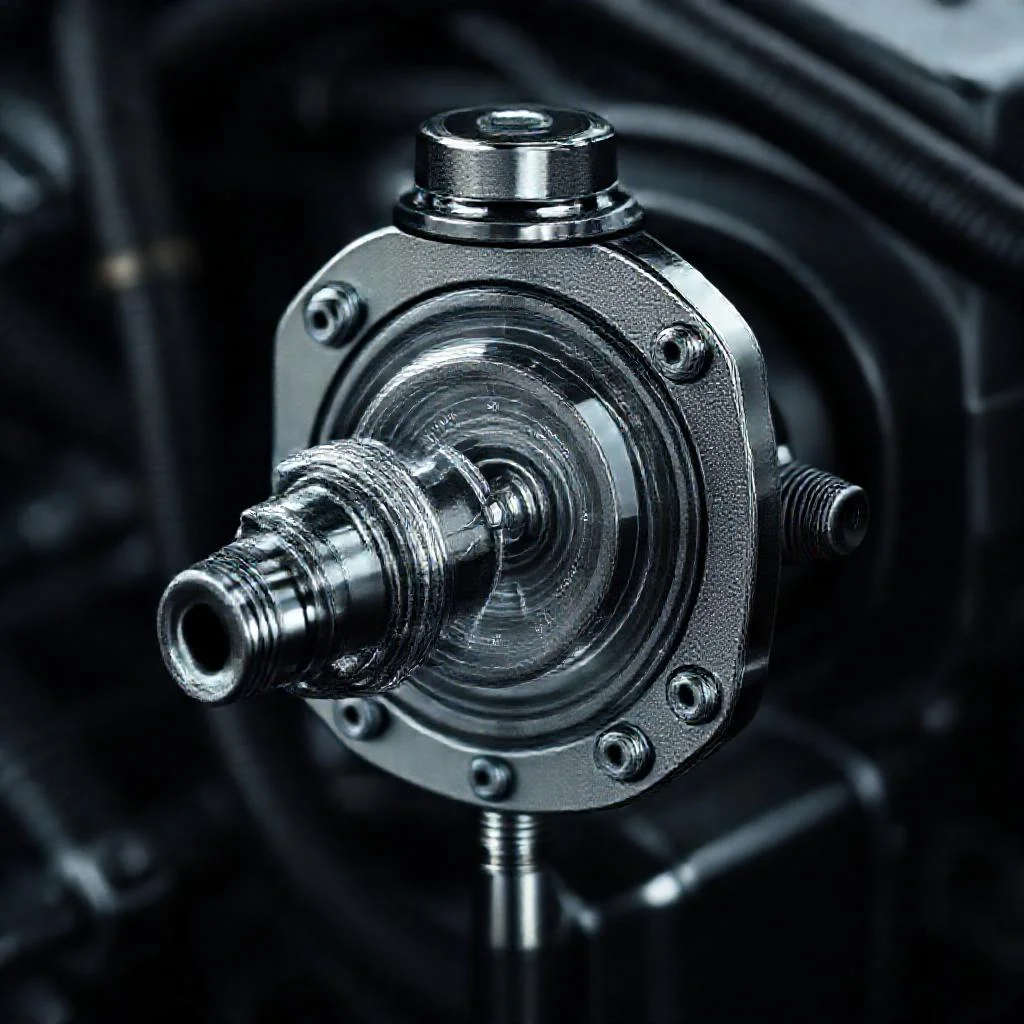

Принцип действия основан на силовом равновесии. При отсутствии давления рабочей среды подвижная система находится в исходном положении под действием силы натяжения задающей пружины. По мере повышения давления в контролируемой полости чувствительный элемент деформируется, создавая усилие, которое передается на подвижный шток или рычаг. Как только усилие от давления превышает силу упругости предварительно сжатой пружины настройки, механизм скачкообразно переходит в другое устойчивое положение.
В момент переключения подвижный контакт микропереключателя размыкает или замыкает электрическую цепь. Значение давления, при котором происходит срабатывание (замыкание или размыкание контактов), называется уставкой срабатывания (pressure set point). После снятия давления или его снижения до определенного уровня, называемого дифференциалом (гистерезисом), механизм возвращается в исходное состояние, переключая контакты обратно.
Дифференциал является критическим параметром реле давления. Он представляет собой разность между давлением срабатывания (включения при повышении) и давлением возврата (отключения при понижении). Например, если реле настроено на срабатывание при 10 бар, а возврат происходит при 8 бар, то дифференциал составляет 2 бар. Эта зона нечувствительности предотвращает многократное и хаотичное переключение контактов (дребезг) при малых флуктуациях давления вблизи порога срабатывания.
Настройка дифференциала, если она предусмотрена конструкцией, осуществляется регулировкой зазора между подвижными элементами или изменением натяжения отдельной пружины дифференциала. В реле с фиксированным дифференциалом этот параметр жестко задан производителем и не регулируется пользователем. Различают реле с малым дифференциалом (для точного поддержания уровня) и с большим дифференциалом (для защиты от аварийных скачков давления).
По типу коммутируемого сигнала реле давления делятся на нормально разомкнутые (НР), нормально замкнутые (НЗ) и переключающие группы (SPDT). В нормально разомкнутом исполнении при отсутствии давления цепь разомкнута, а при достижении уставки она замыкается. В нормально замкнутом — контакты замкнуты до момента срабатывания. Переключающий контакт позволяет реализовать сигнализацию как верхнего, так и нижнего пределов давления.
Важной технической характеристикой является класс точности срабатывания. Обычно он выражается в процентах от верхнего предела измерений (ВПИ) или в абсолютных единицах (бар, МПа, psi). Для общепромышленных реле допустимая погрешность срабатывания составляет от 0.5% до 2.5% от диапазона. Для прецизионных реле (например, в гидравлике станков) требования к точности и повторяемости значительно выше, что достигается применением высокоточных мембран и прецизионных пружин.
Диапазон рабочих давлений (pressure range) — это интервал значений, в котором реле сохраняет работоспособность и для которого нормированы метрологические характеристики. Он делится на номинальное давление (PN) и максимально допустимое давление (MAWP). Превышение MAWP, даже кратковременное, может привести к необратимой деформации чувствительного элемента, потере герметичности или разрушению корпуса. Поэтому выбор реле всегда осуществляется с запасом по давлению (обычно не менее 1.25-1.5 от максимального рабочего).
Материалы контактных групп подбираются в зависимости от коммутируемой нагрузки. Для цепей управления (24 В, 100 мА) применяются позолоченные или серебряные контакты, устойчивые к образованию оксидной пленки. Для коммутации мощных цепей (220 В, 10 А) используются контакты из тугоплавких металлов (вольфрам, серебро-никель) с искрогасительными устройствами (RC-цепочки, варисторы). В условиях агрессивных сред (химическая промышленность) применяются герконовые датчики с изоляцией от среды.
Температурный диапазон рабочей среды и окружающей среды является лимитирующим фактором. Для большинства промышленных реле диапазон составляет от -40°C до +80°C (среда) и от -20°C до +70°C (окружающая). При более высоких температурах происходит изменение упругих свойств пружин и материалов мембраны, что ведет к дрейфу уставки. Для высокотемпературной среды (пар, теплоносители) используются реле с выносным чувствительным элементом (капиллярная трубка) или с разделительной мембраной из фторопласта.
Степень защиты корпуса (IP) определяет условия эксплуатации. Для стандартных производственных помещений достаточно IP54 (защита от пыли и брызг). Для пищевой промышленности и мойки допускается IP65/IP67 (полная пыленепроницаемость и защита от струй воды). Во взрывоопасных зонах необходимо применение реле давления во взрывозащищенном исполнении (Exd — взрывонепроницаемая оболочка, Exi — искробезопасная цепь) с соответствующими сертификатами.
Установка реле давления производится через резьбовой штуцер (G1/4, 1/4 NPT, M20x1.5) непосредственно на трубопровод или на монтажную панель. Рекомендуется использовать запорный вентиль перед реле для возможности обслуживания и замены без остановки процесса. Для защиты от гидравлических ударов (резких скачков давления) перед чувствительным элементом иногда устанавливают демпферное устройство (калиброванное отверстие в штуцере).
В заключение следует отметить, что реле давления является простым и надежным средством дискретного контроля давления. Несмотря на развитие электронных датчиков давления с аналоговым выходом, электромеханические прессостаты сохраняют популярность благодаря высокой помехоустойчивости, низкой стоимости и способности коммутировать большие токи без дополнительных усилителей. Ключевым аспектом правильной эксплуатации является корректный выбор диапазона, уставки и гистерезиса в соответствии с технологическим регламентом и паспортными данными оборудования.
Стоит также упомянуть следующие важные понятия: контактная группа, диапазон настройки, гистерезис, уставка срабатывания, мембрана реле, регулировочная пружина, дифференциал давления, нормально разомкнутые контакты, пневматический привод и порог отключения компрессора.
Что такое реле давления и для чего оно используется?
Реле давления — это автоматический переключатель, который замыкает или размыкает электрическую цепь при достижении заданного уровня давления в системе. Оно используется для управления работой насосов, компрессоров и других устройств, поддерживая давление в заданном диапазоне (например, в системах водоснабжения или пневматике).
Как работает реле давления в системе водоснабжения?
В системе водоснабжения реле давления управляет насосом. Когда давление в гидроаккумуляторе падает ниже нижнего порога (например, 1,5 бар), контакты реле замыкаются, включая насос. При достижении верхнего порога (например, 3,0 бар) реле размыкает цепь, отключая насос. Таким образом, давление поддерживается в заданном интервале без постоянной работы насоса.
Из каких основных элементов состоит реле давления?
Основные элементы реле давления: чувствительный элемент (мембрана или поршень, реагирующий на давление), пружины настройки (для установки порогов включения и выключения), контактная группа (электрические контакты) и регулировочные винты. Мембрана прогибается под действием давления, воздействуя на пружину, которая управляет положением контактов.
Как регулируются пороги срабатывания реле давления?
Пороги срабатывания регулируются двумя винтами: большой винт обычно отвечает за общий диапазон давления (натяжение большой пружины), а малый — за разницу между порогами включения и выключения (дифференциал). Вращение винта по часовой стрелке увеличивает давление срабатывания, против часовой — уменьшает. Все настройки должны проводиться при отключенном питании.
Почему реле давления может не отключать насос?
Наиболее частые причины: засорение входного отверстия реле (игла или мембрана заблокирована грязью), подгорание или слипание контактов, неправильная настройка (верхний порог слишком высок или не достигается из-за утечек), а также поломка мембраны. Решение: очистите реле, проверьте настройки и герметичность системы, при необходимости замените неисправные детали.
