Ремонт электронного блока ABS: пайка отвалившихся контактов.

ABS-блоки сегодня — не «железные» модули с реле и дискретами, а сложные гибридные платы (PCB + керамические/металлокерамические подложки, иногда с герметичным силовым каскадом), где отказ часто проявляется механикой соединений: под микротрещинами от тепловых циклов отваливаются посадочные площадки, деградируют паяные перемычки, отгорают тонкие медные “анти-скрывающие” перемычки на плате и контактных шлейфах. Симптомы типичные: плавающая ошибка C003/C004 (датчики колес), пропадание связи с модулем по диагностике, ABS то включается, то “умирает” при прогреве/вибрации, иногда вместе с сообщениями по “low voltage” или “internal fault”. Когда причина именно в отвалившихся контактах, правильная пайка даёт быстрый и экономичный ремонт без замены блока — но только если делать это по технологической логике, а не “перепаять наугад”.

Как понять, что именно контакты отвалились, а не умер контроллер

Для начала блок стоит рассматривать как набор подсистем: питание (HV/LL), силовые драйверы, измерительные цепи датчиков, интерфейсы. Пайка нужна не “везде”, а в конкретных зонах.

Признак термозависимого отказа. На холодную ABS работает, через 5–20 минут езды или после прогрева моторного отсека начинает уходить в ошибку. Это часто указывает на пайку/контакт.
Признак механической деградации. После попадания в глубокую яму/вибрации ABS пропадает, затем может вернуться после остывания. Ищут трещины на пайке силовых элементов и на коннекторных площадках.
Диагностика по “осмысленным” ошибкам. Если ошибки по датчикам идут “как будто” с разных колес одновременно, и в журнале есть нарушения питания/сигнала “к контроллеру”, то контактные цепи вероятнее, чем реальные провода на каждом датчике.
Поведенческий тест. Если после легкого покачивания жгута на блоке состояние меняется — это почти прямой указатель на плохой контакт в разъеме или в местах пайки под него.

Визуальный контроль и инструментальный поиск

Лупа 10–20×. Ищут “тусклые” шарики припоя, матовые кольца вокруг пинов, волосовидные трещины, поднятые площадки (pads lifting).
Микроскоп/эндооскоп. Контроль под микросхемами и в переходных отверстиях. В 30–40% случаев “отвалившийся контакт” — это не полностью оторванный провод, а микротрещина в зоне пайки.
Мультиметр + карта распиновки. Измеряют сопротивления между входом питания/землей и соответствующими дорожками. Для поиска плавающих соединений применяют измерение “в динамике”: легкое термоподогревание (феном на 120–160°C с контролем температуры корпуса) и шевеление.
Проверка переходов (continuity) под увеличением. Если есть возможность — снимают плату с корпуса, смотрят обратную сторону на трещины вокруг разъемов.

Почему ABS-блоки “отвариваются” и почему обычная пайка может добить

Ремонт ABS часто упирается в теплопрофиль и совместимость материалов. В блоках обычно используются:

припои с разными составами по зонам (часто бессвинцовые, иногда с олово-серебро-медь);
многослойные платы с тонкими дорожками и микропереходами;
коннекторные площадки, где нагрузка при вибрации концентрируется в зоне паяного контакта;
герметизация и лак (solder mask), которые удерживают тепло и требуют предсказуемого нагрева.

Обычная “крутилка температуры на паяльнике” приводит к перегреву: смола/лак начинает пузыриться, меняется смачиваемость, поднимаются площадки, а тонкие дорожки отрываются от текстолита. Поэтому стратегия такая: сначала оценить зону ремонта, затем подобрать термопрофиль и металлизацию, и только потом выполнять пайку.

Оборудование и материалы, без которых ремонт превращается в лотерею

Минимальный комплект

Паяльная станция с термоконтролем и насадками (обычно конус/лезвие для площадок и тонкий наконечник для шариков).
Термовоздушная станция (минимум 100–450°C) для работы с крупными площадками и перемычками.
Микроскоп или лупа 10–20×.
Флюс под вашу задачу: для бессвинца — активный но не агрессивный (no-clean или ROL0 по ситуации), для оголения/очистки — с хорошей смачиваемостью.
Оплетка для снятия старого припоя (желательно тонкая, для контроля количества удаления металла).
Припой подходящего типа: часто используют SnAgCu (SAC) или свинцовый “для перемонтажа” (с оговорками по совместимости), но важнее не бренд, а характер смачивания и предсказуемость плавления.
Антистатический контроль: браслет, коврик, правильное питание инструмента.

Термопрофиль (ориентиры, которые реально работают)

Типовые ориентиры для ремонтной пайки площадок и ножек коннектора:

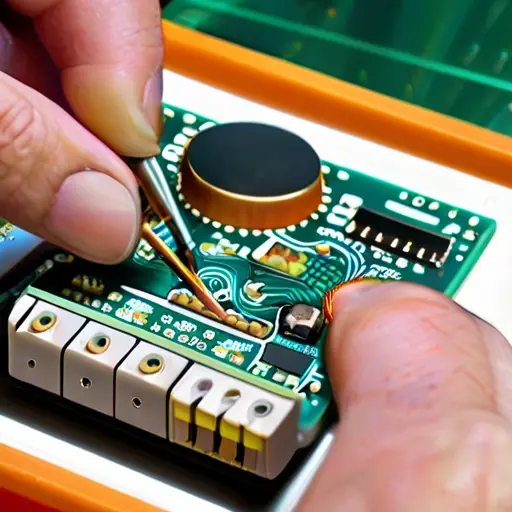

Ремонт электронного блока ABS: пайка отвалившихся контактов.

Предпрогрев платы: 110–150°C 2–6 минут (в зависимости от массы и толщины платы). Цель — снизить термошок.
Рабочий нагрев зоны: 310–350°C для наконечника (время контакта ограничивать, чтобы не “сжечь” маску).
Для термофена: 330–380°C поток с контролем времени, чтобы не прогреть соседние компоненты.
Охлаждение: оставить до нормализации, без принудительного “обдува холодным воздухом”, чтобы не получить новые микротрещины.

В реальных ремонтах ключ — не конкретная цифра, а стабильность: один и тот же подход на обеих сторонах платы, одинаковые условия повторяемости.

Подготовка блока: вскрытие, очистка и подготовка зоны пайки

ABS-блоки часто в герметичном корпусе с крышкой, заливкой или составом. Перед тем как лезть с припоем, делайте базовую механику правильно.

Снятие крышки/заливки. Используйте термонагрев по периметру, а не “ломайте”. Ломание = обрыв дорожек и новых трещин.
Фотофиксация. Перед отмывкой и пайкой фиксируйте общий вид и зоны контактов.
Снятие загрязнений. Отмывают флюс/грязь из-под коннектора: изопропанол + мягкая кисть. После пайки повторно отмывают, потому что остатки активного флюса дают утечки и “странные” ошибки датчиков.
Оценка состояния дорожек. Если площадка “поднята” (pad lifting), нужно решить: ограничиться восстановлением контакта перемычкой или пересаживать площадку/восстанавливать дорожку.
Механическая очистка. В зоне трещины аккуратно снимают лак/окислы, но без “прожевывания” меди. Лучше мягко прогреть и добавить флюс, чем пилить.

Пайка отвалившихся контактов: практическая технология

Пайка в ABS-блоке обычно сводится к восстановлению одного из трех типов повреждений:

Контакт в разъеме (пин в отверстии или площадка у основания коннектора);
Микротрещина в районе площадки BGA/QFP/моста/драйвера;
Отрыв дорожки от платы с потерей электрической связи.

1) Отвалившийся пин/площадка коннектора

Такой контакт часто выглядит “живым” снаружи, но внутри пайка ушла. Рабочий алгоритм:

Подготовить зону: удалить старый припой до уровня, где видно чистую металлизацию.
Залудить площадку: флюс + припой, добиться зеркальной смачиваемости.
Если контакт в отверстии: пролудить отверстие оплеткой и флюсом, затем заново сформировать перемычку припоем.
Если контакт оторван частично: ставят тонкую перемычку (провод) к ближайшей исправной точке дорожки, а не “тянуть” через воздух.
Финальный контроль под микроскопом: отсутствие “соплей” между соседними пинами, корректная форма мениска, отсутствие пустот (voids) там, где они критичны.

2) Микротрещина на пайке компонента

Если трещина “волосяная”, то внешний вид может быть обманчивым. Практика:

Сначала выполняют “reflow” на зоне: наносится флюс, затем контролируемый прогрев (термофеном либо паяльником через теплопередающий элемент).
Если после reflow нет устойчивого результата по continuity, тогда делают “локальный перепай” с дозированным снятием припоя и повторным формированием.
Для QFP/TSOP применяют трафаретную логику: минимизация времени нагрева, чтобы не разнести соседние выводы.

3) Отрыв дорожки и восстановление трассы

Это самый “технический” случай, где простой повтор пайки не спасает. Восстановление делается:

с поиском точки подключения на обеих сторонах разрыва;
с прокладкой перемычки минимальной длины;
с механической фиксацией перемычки лаком/термостойким составом, чтобы вибрация не вырвала провод повторно.

Пошаговый алгоритм ремонта (от диагностики до проверки)

Снять блок и провести визуальный осмотр при увеличении: коннекторы, зоны вокруг массивных элементов, места, где была тепловая нагрузка.
Подготовить карту измерений: распиновка, точки питания/земли, цепи датчиков и общий “ground plane”.
Проверить continuity по каждому подозрительному контакту: холодное состояние и после мягкого подогрева феном 120–130°C.
Определить тип дефекта: микротрещина/плохая смачиваемость/отрыв дорожки.
Обеспечить термопредразогрев платы до 110–150°C (минимум для снятия термошока).
Очистить и лудить зону флюсом и припоем: добиваемся зеркальности.
Сформировать новый паяный контакт с правильной дозировкой припоя: не “заливать”, а сформировать надёжную перемычку.
Снять флюс (после пайки): изопропанол, кисть, сушка.
Верификация:
- измерить сопротивления в соответствии с ожиданиями (нет обрывов/аномальных утечек);
- осмотреть под микроскопом отсутствие перемычек между пинами;
- проверить стабильность в режиме “подогрев + шевеление разъема”.
Функциональный тест на автомобиле:
- проверить ошибки сканером, сделать дорожный тест 5–15 минут;
- контролировать, не появляется ли C-серия/ошибка питания при прогреве.

Частые ошибки

Пайка без препрогрева: плата получает термошок, появляются новые микротрещины в соседних узлах.
Перегрев зоны коннектора: лак/маска подгорает, пин “садится” глубже, и контакт начинает быть хуже, чем до ремонта.
Использование слишком активного флюса без качественной отмывки: получаются утечки по дорожкам, ABS начинает “глючить” из-за паразитных токов.
Неправильная механика перемычки: тонкая проволока без фиксации лаками/составами в зоне вибрации обычно отрывается повторно за 1–3 недели.
Ориентация только на визуальную “припаялось и ладно”: микротрещина может оставаться рядом, и отказ вернется через прогрев. Нужны continuity-измерения после пайки.
Контакт восстановили, но забыли про питание/массу: в ABS часто “плывет” земля (ground) из-за отслоения, и даже новый пин не даст результата.

Сравнение ремонтных подходов: reflow, перепай, перемычка

Подход	Когда применяют	Плюсы	Минусы/риски	Вероятность результата
Reflow (переплав)	Микротрещина/плохая смачиваемость без отрыва дорожки	Быстро, минимальная механика	Если есть отрыв или деградация металлизации, не поможет	Средняя при правильной диагностике
Локальный перепай	Конкретный пин/площадка, где припой деградировал или треснул	Можно сформировать новый надежный контакт	Нужно контролировать тепло и количество припоя	Высокая при корректной подготовке
Перемычка/восстановление трассы	Отрыв дорожки, потеря соединения между точками	Гарантирует восстановление связи при правильной точке подключения	Требует аккуратного монтажа и фиксации от вибрации	Очень высокая при подтверждении continuity

Мощный практический лайфхак из мастерской

Лайфхак: перед любой пайкой делайте “контроль на плавающий контакт” прямо на столе. Подключите блок к лабораторному источнику питания через ограничение тока (например, 1–2 А) и наблюдайте просадку/потребление в момент легкого прогрева зоны разъема (фен 120–130°C, 30–60 секунд) и шевеления коннектора. Если проблема именно в пайке, вы увидите изменение потребления или аномальный скачок, и главное — это совпадет по локализации с той зоной, которую вы потом будете перепаивать. Такой подход резко снижает “перепай вслепую” и экономит время: вы сначала подтверждаете электрическую нестабильность, а потом чините конкретную точку.

Финишная проверка: как убедиться, что ремонт не вернется через неделю

Контроль утечек мультиметром: после отмывки активного флюса утечки на линиях датчиков должны быть в норме (иначе ABS продолжит ругаться).
Осмотр на “холодные” соединения: матовый припой и неровные края часто указывают на недостаточную термообработку или грязную поверхность.
Тест на тепловой цикл: прогрев блока до рабочей температуры (в мастерских обычно ориентир 60–80°C по корпусу, без фанатизма) и наблюдение за отсутствием повторного срабатывания ошибки при повторном запуске.
Проверка крепежа и вибрации в автомобиле: иногда блок “убивают” не только пайкой, но и неправильной укладкой жгута/механикой кронштейна. После ремонта провода укладывают так, чтобы не тянуть разъем.

Что чаще всего выходит из строя в зоне пайки ABS (по опыту ремонтов)

Площадки у разъема питания/земли: там самые “жесткие” тепловые и механические нагрузки.
Узлы около драйверов и силовых ключей: высокая плотность тока и термоциклы.
Тонкие перемычки и переходы на плате: вибрация + усталость металла дают микротрещины.
Зоны вокруг элементов, которые были перегреты до ремонта (когда блок уже “чиняли” феном без контроля).

Правильная пайка отвалившихся контактов в ABS — это не “залепить заново”, а восстановить электрическую целостность с нужной металлизацией, контролем термопрофиля и обязательной верификацией измерениями. Если подходить так, блок возвращается к стабильной работе: исчезают плавающие ошибки, а ABS перестает отключаться после прогрева или тряски.

ремонт электронного блока ABS	пайка отвалившихся контактов	пропайка BGA/микросхем	контактная площадка PCB	микротрещины печатной платы
термопрофилирование пайки	флюс для пайки электроники	оловянно-свинцовый припой (SnPb)	диагностика пинов разъема мультиметром	проверка на ложные сигналы датчиков ABS

Почему при пайке отвалившихся контактов ABS важно восстановить именно оригинальную трассу и посадочное место?

Потому что неправильная геометрия дорожек и контактов меняет сопротивление/контактную поверхность, что приводит к ошибкам по датчикам скорости и нестабильной работе модуля.

Можно ли паять контакты ABS обычным паяльником без предварительной диагностики?

Нежелательно: сначала нужно проверить питание, массу, отсутствие обрывов по разъёмам и первичные симптомы по кодам ошибок, иначе пайка «закроет» проблему в другом месте и ABS снова уйдёт в неисправность.

Какой флюс и припой предпочтительнее для ремонта плат ABS, чтобы не повредить электронику?

Используют флюс под электронику (некоррозионный/активность по типу пайки) и припой с подходящей температурой плавления; перегрев дорожек и микросхем — основная причина скрытых отказов после ремонта.

Почему после перепайки контактов система может продолжать выдавать те же ошибки?

Чаще всего потому, что под отвалившимся контактам разрушилась дорожка, образовались микротрещины в пайке соседних элементов, повреждён разъём/проводка или проблема была не в конкретном контакте, а в контроллере/питании.

Как правильно проверить качество ремонта ABS после пайки?

Сначала делают визуальный контроль увеличением, затем измеряют целостность цепей и сопротивления по линиям, при необходимости — проверяют отсутствие коротких замыканий; финально подключают модуль и подтверждают отсутствие ошибок после тест-драйва.
