1. Определение и назначение
Разрезная шестерня (сегментированная шестерня) представляет собой зубчатое колесо, конструктивно состоящее из двух или более частей, соединяемых между собой с помощью крепежных элементов. Основное назначение данной конструкции — обеспечение возможности монтажа и демонтажа на валу без необходимости осевого смещения сопряженных узлов. Это особенно актуально для крупногабаритных передач, установленных в труднодоступных местах механизмов (например, в горнорудном оборудовании, судовых редукторах, мощных металлорежущих станках).
Ключевое отличие разрезной шестерни от цельной заключается в наличии плоскостей разъема, проходящих через ось вращения или смещенных относительно нее. Такая геометрия позволяет разделить зубчатый венец на сегменты, что упрощает ремонт и замену изношенных элементов без демонтажа сопряженного оборудования. При этом технические характеристики передачи (модуль, число зубьев, степень точности) сохраняются идентичными цельному аналогу.
Применение разрезных шестерен регламентируется отраслевыми стандартами (например, ГОСТ 2185-2013 для цилиндрических передач) и всегда требует компенсации потери жесткости в месте стыка. Для этого в конструкции предусматриваются центрирующие пояски, штифтовые соединения или фланцевые элементы повышенной толщины. Основной расчетный параметр — крутящий момент, передаваемый через стыковочные соединения.
2. Конструктивные элементы и геометрия разъема

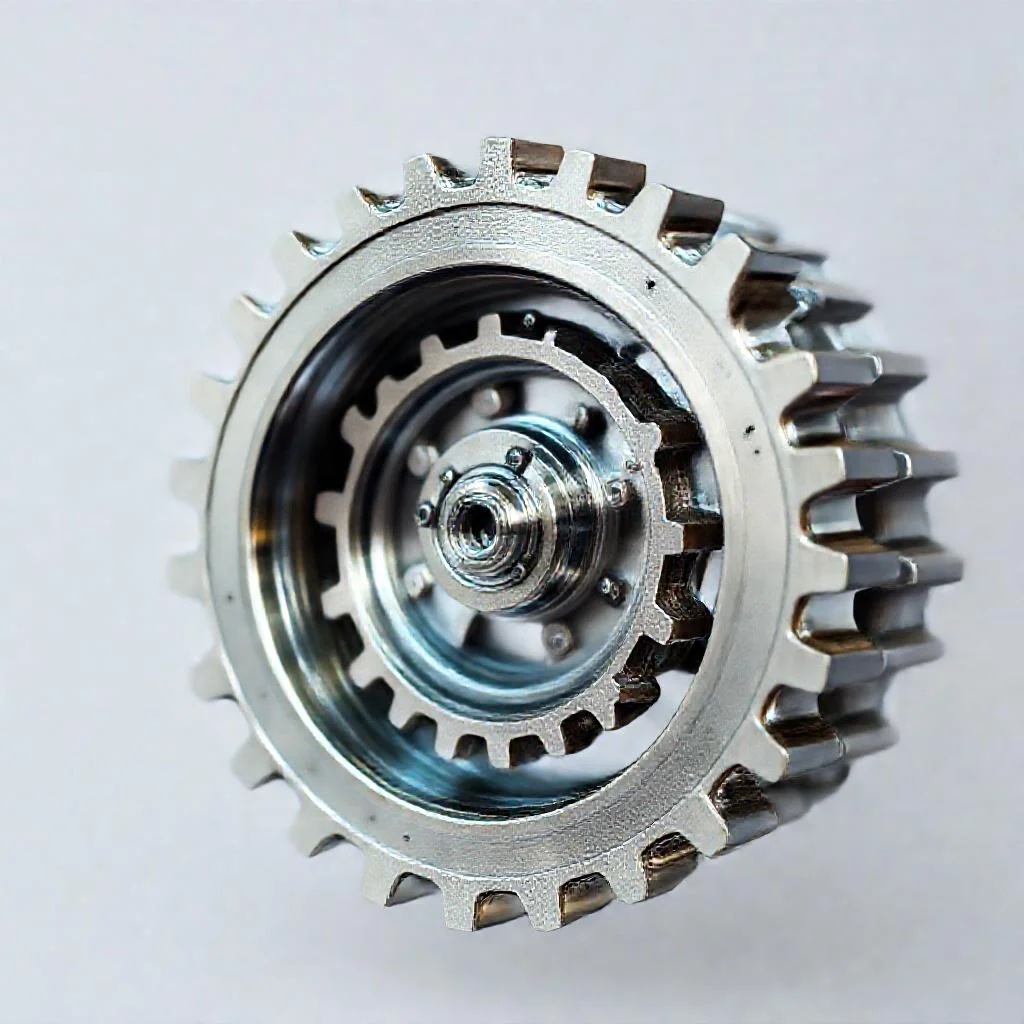

Типовая разрезная шестерня включает следующие компоненты: зубчатый венец, разделенный на две половины (реже на три или четыре сегмента), ступицу, которая может быть как цельной, так и составной, и крепежные элементы (болты, штифты, шпонки). Плоскость разъема (стык) выполняется либо по диаметральной оси (прямой разрез), либо под углом (косой разрез) для увеличения площади контакта и снижения концентрации напряжений. Выбор типа разъема зависит от условий нагружения и требований к точности центрирования.
Зубья на разрезной шестерне обрабатываются после сборки сегментов с припуском под окончательную обработку (шлифование или шевингование). Допуск на расположение зуба относительно плоскости разъема определяется по 6-7 степени точности (по ГОСТ 1643-81 для цилиндрических передач). Это необходимо для обеспечения плавности зацепления и предотвращения ударных нагрузок на стыковочные элементы в процессе работы.
Ступица разрезной шестерни часто выполняется с коническим отверстием или с цилиндрическим отверстием и шпоночным пазом. Для фиксации на валу используются дополнительные стопорные винты или прижимные кольца. Центрирование половинок шестерни относительно друг друга осуществляется с помощью двух конических штифтов (шкворней), устанавливаемых перпендикулярно плоскости разъема. Диаметр штифтов рассчитывается из условия восприятия сдвигающих усилий.
3. Принцип работы кинематической пары
При вращении разрезной шестерни передача крутящего момента происходит от вала через шпонку или шлицы на ступицу, а затем через крепежные болты на сегменты зубчатого венца. Нагрузка распределяется между болтами неравномерно из-за податливости стыковочных фланцев. Для выравнивания нагружения применяется преднатяг болтов (затяжка с контролируемым моментом), а также штифтовое соединение, снимающее сдвиговую нагрузку с резьбовых деталей.
Зубчатое зацепление разрезной шестерни работает по тем же законам эвольвентного зацепления, что и для цельных колес. Однако наличие стыка в зоне контакта зубьев вызывает локальное изменение жесткости. При прохождении зуба через плоскость разъема (если стык попадает в рабочую зону зацепления) возникает кратковременное изменение коэффициента перекрытия. Для уменьшения этого эффекта стыки разрезных шестерен стараются располагать в ненагруженных секторах (например, между зонами зацепления двух сопряженных колес).
Компенсация износа и термических деформаций в разрезной шестерне возможна за счет регулировки зазора в стыке. Прокладки из стальной фольги или компенсационные кольца устанавливаются между половинками шестерни. Это позволяет восстанавливать точность зацепления после длительной эксплуатации без замены всего венца. Угол поворота стыка относительно вала фиксируется с помощью взаимно расположенных шпоночных пазов.
4. Материалы и термообработка сегментов
Для изготовления разрезных шестерен применяются легированные стали с высокими прокаливаемостью и сопротивлением контактной усталости. Наиболее распространены марки 40ХН, 35ХМ, 38Х2МЮА (для азотируемых венцов) и 34ХН1М (для крупногабаритных колес с ободом). Выбор материала зависит от модуля зацепления (m) и требуемой твердости активных поверхностей зубьев. При m > 16 мм часто используются стали с поверхностной закалкой ТВЧ.
Сегменты разрезной шестерни подвергаются объемной закалке и высокому отпуску для получения структуры сорбит отпуска, обеспечивающей твердость 280-320 HB. Затем проводится закалка зубьев ТВЧ на глубину 2-4 мм до твердости 50-56 HRC. Для крупных шестерен (диаметром более 1500 мм) допускается азотирование, которое обеспечивает высокую износостойкость и минимальное коробление при термообработке.
Плоскости разъема и стыковочные поверхности фланцев проходят механическую обработку с шероховатостью Ra не более 1,25 мкм. После сборки и окончательной обработки зубьев, разрезная шестерня подвергается статической балансировке. Допустимый дисбаланс определяется по нормам для тихоходных передач (до 20-30 Н/см), так как разрезная конструкция потенциально увеличивает эксцентриситет массы.
5. Крепежные соединения и расчет стыка
Стыковые болты разрезной шестерни работают на сдвиг и растяжение при действии крутящего момента. Сдвигающую силу воспринимают штифты (если они установлены), а болты обеспечивают только силу затяжки. Расчет сводится к определению диаметра болтов из условия нераскрытия стыка и прочности штифтов на срез. Материал крепежа — высокопрочные стали класса 10.9 или 12.9 для создания необходимого преднатяга.
Количество болтов и штифтов выбирается кратным числу сегментов. Минимальное количество болтов на один стык — 6 (при диаметре ступицы до 500 мм) и 8-12 для крупных размеров. Штифты (конические или цилиндрические) устанавливаются как минимум по два на каждый разъем. Их диаметр обычно составляет 0.2-0.3 от диаметра болта. Предельная нагрузка на стык проверяется по критерию отсутствия пластических деформаций при максимальном крутящем моменте.
Шпоночное соединение ступицы с валом для разрезной шестерни выполняется по ГОСТ 23360-78 (сегментная шпонка) или по ГОСТ 8786-81 (призматическая шпонка). Рекомендуется использовать две шпонки, расположенные под углом 180°, или шлицевое соединение. Шпоночный паз фрезеруется после сборки ступицы с одним из сегментов для обеспечения соосности.
6. Точность сборки и центровка
Процесс сборки разрезной шестерни включает несколько этапов контроля. Каждый сегмент устанавливается на сборочный кондуктор, имитирующий вал, после чего совмещаются плоскости разъема и запрессовываются центрирующие штифты. Биение посадочного отверстия и торцов не должно превышать 0,05 мм для шестерен с m < 4 мм и 0,1 мм для крупномодульных (m > 12 мм).
Окончательное затягивание болтов производится динамометрическим ключом с усилием, указанным в чертеже. Последовательность затяжки — крест-накрест от центра фланца к краям. После затяжки проводится контроль зазора в стыке щупом: он не должен превышать 0,02 мм на длине 100 мм. При необходимости стык притирается мелкозернистым абразивным порошком.
Балансировка разрезной шестерни обязательна из-за возможного несовпадения центров масс сегментов. Дисбаланс корректируется удалением металла на специальной площади (в виде пазов на ободе или фланце). Допуски биения зубчатого венца после сборки — по 7-й степени точности для статистически выполняемых заказов.
7. Области применения и ограничения
Разрезные шестерни широко используются в тихоходных тяжелонагруженных механизмах (окружная скорость менее 5 м/с). Классический пример — поворотные механизмы экскаваторов, шаровые мельницы цементного производства, вальцовочные станы. Условия эксплуатации: частые ремонты, агрессивная среда, ограниченный доступ для демонтажа.
Для быстроходных передач (более 10 м/с) применение разрезных шестерен не рекомендуется из-за вибраций, вызываемых несплошностью стыка. Также ограничением является работа при реверсивных нагрузках: в момент переключения направления возможно смещение стыка (уровень до 0.5 мм от допустимого). В таких случаях применяются специальные замковые соединения (Hirth-муфты).
К сварным конструкциям разрезные шестерни не относятся (за исключением единичных гибридных моделей). Сварка стыка шестерни не допускается из-за недопустимой деформации и образования трещин. Монтаж разрезной шестерни на вал требует строгого соблюдения момента затяжки и обязательного использования фиксирующих приспособлений для предотвращения самопроизвольного раскрытия.
8. Технические характеристики (на примере типовых размеров)
Для разрезной шестерни модулем m=20 мм, числом зубьев z=40, наружным диаметром 860 мм и шириной венца 180 мм масса составляет около 140 кг (сталь 40ХН). Крепеж: 12 болтов М20×90 (класс 12.9) и 4 штифта ∅12 мм на каждый стык. Максимальный крутящий момент, определяющий прочность стыка, для такого размера равен 95 кН·м при коэффициенте запаса 1.4.
Точность зубчатого зацепления по ГОСТ 1643-81: степень 7-8 (радиальное биение не более 0.12 мм, колебание длины общей нормали не более 0.08 мм). Заказчику рекомендуется указывать необходимость контроля шума (уровень не выше 75 дБА) и температуры (до 70 °C). Ресурс разрезной шестерни до замены венца — не менее 15 000 часов при двухсменной работе.
Срок эксплуатации крепежа (болтов и штифтов) ограничен и обычно в два раза меньше ресурса зубчатого венца, поэтому требуется периодическая замена крепежных деталей при плановом ремонте. Межремонтный интервал для подтяжки болтов — 6 месяцев (при температуре до 30°C и отсутствии ударных нагрузок). Полная замена разрезной шестерни при условии соблюдения технологии ремонта не требуется.
Стоит также упомянуть следующие важные понятия: технология сборки разрезной шестерни, регулировка торцевого зазора, компенсация теплового расширения, болтовое соединение половин, конструкция ступицы и обода, центрирующие штифты, демпфирование ударных нагрузок, посадочный зазор на валу, секторная разрезная шестерня, ремонтопригодность зубчатого зацепления.
Что такое разрезная шестерня и для чего она нужна?
Разрезная шестерня — это конструкция, состоящая из двух или более частей, которые стягиваются между собой болтами или шпонками. Основное назначение — упрощение монтажа и демонтажа на валу, особенно в труднодоступных местах (например, на коленчатых валах крупных двигателей), без необходимости снимать сопряженные узлы. Также она позволяет регулировать зазор в зубчатом зацеплении за счет смещения половин.
Из каких материалов чаще всего изготавливают разрезные шестерни?
Для производства таких шестерен обычно применяют высокопрочные стали (например, 40Х, 40ХН, 18ХГТ для цементации) или специальные износостойкие чугуны (СЧ20, ВЧ50). Выбор материала зависит от условий эксплуатации: для тяжелых ударных нагрузок предпочтительны легированные стали, а для тихоходных механизмов — чугуны, которые лучше гасят вибрации.
Как правильно регулировать зазор между половинами разрезной шестерни?
Регулировка осуществляется путем ослабления крепежных болтов, раздвижения или сдвижения половин шестерни с помощью регулировочных прокладок или специальных винтов. После достижения нужного зазора (обычно 0,1–0,5 мм в зависимости от модуля) болты затягиваются с контролируемым моментом. Важно проверять симметричность смещения, чтобы избежать биения и неравномерного износа зубьев.
Какие основные проблемы возникают при эксплуатации разрезных шестерен?
Наиболее частые неисправности: ослабление болтовых соединений из-за вибрации, износ шпоночного паза или стыковочных поверхностей половин, а также попадание грязи в стыки. Это приводит к нарушению центровки, повышенному шуму и поломке зубьев. Регулярная подтяжка болтов и использование специальных фиксаторов резьбы (например, анаэробных составов) помогают продлить срок службы.
В чем отличие разрезной шестерни от цельной при ремонте оборудования?
Главное отличие — в трудоемкости замены: цельную шестерню часто приходится демонтировать вместе с подшипниками и соседними валами, тогда как разрезную можно заменить без полной разборки узла. Однако разрезные шестерни менее жесткие и требуют более частого контроля затяжки болтов. При ремонте также важно проверять прилегание половин для предотвращения люфта.
