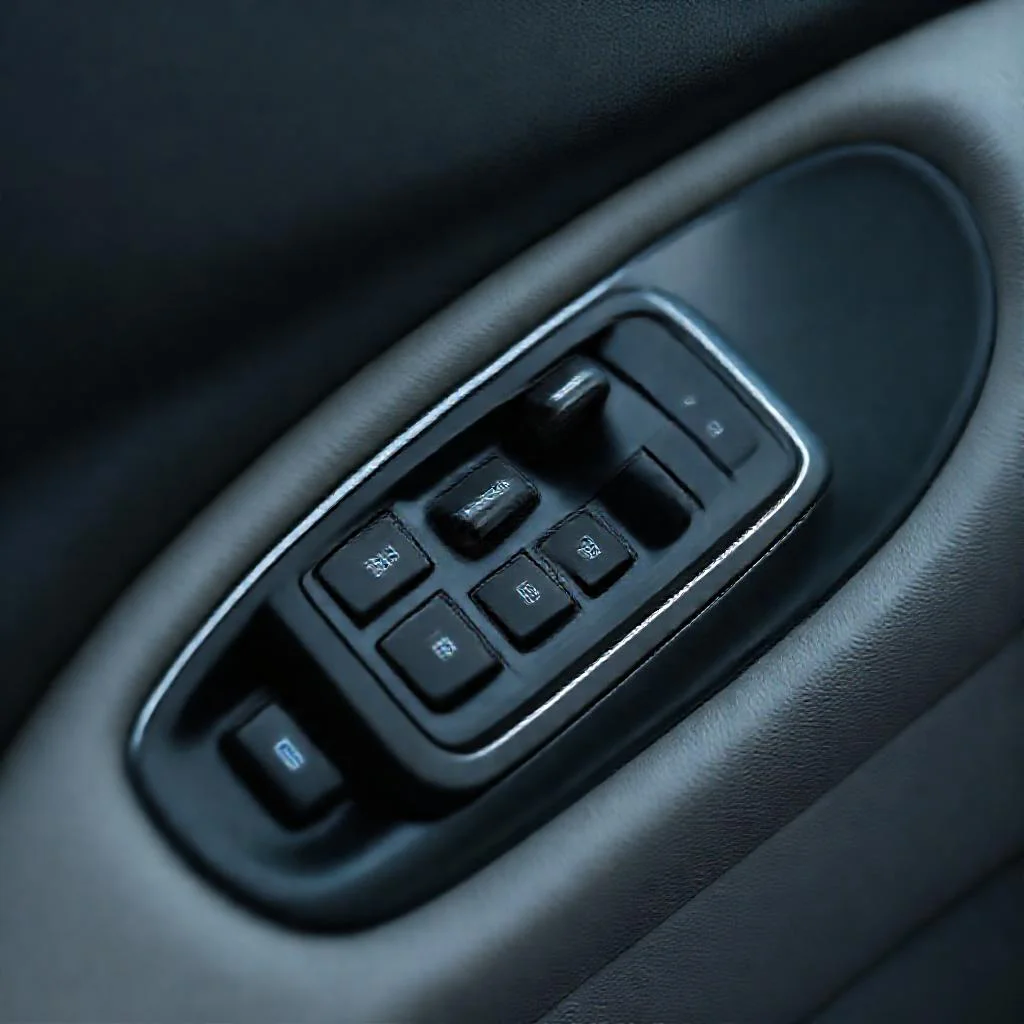

Конструкция блока управления стеклоподъемниками
Блок управления стеклоподъемниками (БУС) представляет собой электронный модуль, предназначенный для коммутации силовых цепей электродвигателей механизмов подъема и опускания стекол. Устройство реализует логику управления, защиту от перегрузок и интерфейс взаимодействия с водителем и пассажирами. Функционально БУС входит в состав комфортной электроники автомобиля и имеет жесткие требования по надежности и вибростойкости.
С конструктивной точки зрения блок управления выполняется в виде герметичного корпуса из ударопрочного пластика (ABS или полиамид). Внутри корпуса размещается печатная плата (PCB) с установленными компонентами силовой и логической части. Для отвода тепла от силовых ключей часто используется алюминиевая подложка или термопрокладки на массивные контакты разъема.
Электрическая схема БУС базируется на микроконтроллере, который получает сигналы от кнопок управления, дверных модулей и шины CAN/LIN. Микроконтроллер обрабатывает команды и выдает управляющие импульсы на драйверы MOSFET-транзисторов. Ключевые параметры: рабочее напряжение 12 В (допустимый диапазон от 9 до 16 В), максимальный коммутируемый ток до 20 А на канал.
Основные функциональные модули блока включают: логический контроллер, силовой ключ (H-мост или четыре отдельных транзистора), схему измерения тока, блок защиты и интерфейс связи. H-мост позволяет реверсировать направление вращения электродвигателя без использования дополнительных реле. В современных системах применяются N-канальные MOSFET с низким сопротивлением открытого канала (Rds(on) менее 10 мОм).
Силовая часть блока управления напрямую связана с электродвигателем стеклоподъемника через разъем, рассчитанный на вибрационные нагрузки. Контакты разъема покрыты золотом или серебром для снижения переходного сопротивления. Для защиты от искрения и помех параллельно двигателю устанавливаются демпферные диоды и конденсаторы.
Логическая часть включает микроконтроллер с тактовой частотой от 8 до 32 МГц, энергонезависимую память для хранения настроек (например, положение доводчика) и драйверы интерфейсов. Микроконтроллер обрабатывает нажатия кнопок с антидребезговой фильтрацией и формирует временные диаграммы ШИМ для управления скоростью движения стекла.
Алгоритм работы БУС реализует несколько режимов: ручной, автоматический (комфортный) и режим защиты. В ручном режиме стекло движется только при удержании кнопки. Автоматический режим активируется при кратковременном нажатии и удерживает движение до полного закрытия или открытия, блокируя повторное нажатие.
Режим защиты (Anti-Pinch) срабатывает при обнаружении препятствия. Датчик тока непрерывно мониторит потребление двигателя. При резком скачке тока, характерном для зажатия стекла, микроконтроллер реверсирует двигатель на 100-200 миллисекунд. Порог срабатывания (обычно 8-12 А) настраивается программно и зависит от массы стекла.
Датчик угла поворота или энкодер в составе БУС встречается в системах с функцией доводчика. Оптический или магнитный датчик (эффект Холла) регистрирует число оборотов вала. Микроконтроллер на основе подсчета импульсов определяет абсолютное положение стекла и останавливает двигатель с прецизионной точностью.
Характеристики блока управления стеклоподъемниками регламентированы по температурному диапазону от -40 до +85 °C. Степень защиты корпуса обычно IP5X по ГОСТ 14254, что предотвращает попадание пыли. Влагозащита (IPX4) обеспечивается силиконовыми прокладками и заливкой электроники компаундом по технологии «конформное покрытие».
В шине автомобиля БУС взаимодействует по протоколу LIN (Local Interconnect Network) с головным блоком комфорта. Скорость передачи данных — до 20 кбит/с. Для премиальных автомобилей используется шина CAN (Controller Area Network) с частотой 500 кбит/с, позволяющая передавать диагностические коды и параметры нагрузки.
Энергопотребление блока управления в режиме ожидания не превышает 0,5 мА для сохранения заряда аккумулятора. Это обеспечивается использованием микроконтроллера с режимом глубокого сна (SLEEP) и отключением питания силовых драйверов через MOSFET с низким током утечки. Пробуждение происходит по прерыванию от кнопки или LIN-сообщению.
Топология печатной платы БУС учитывает разделение силовой и логической земли для предотвращения наводок. Силовые дорожки выполняются шириной не менее 3 мм с увеличенным слоем меди (2-3 oz). Для снижения электромагнитных помех (EMI) на входе питания установлен фильтр нижних частот на основе дросселя и керамических конденсаторов.
Диагностические функции блока включают детекцию обрыва цепи двигателя, короткого замыкания и пониженного напряжения питания. При обнаружении неисправности БУС переходит в аварийный режим, блокируя электродвигатель и передавая ошибку по шине LIN. Визуальная индикация на панели дверей реализуется через светодиоды (бинарное оптронное сопряжение).
Конструкторы уделяют особое внимание защите от обратной полярности. Защитный диод Шоттки (или P-канальный MOSFET) в цепи питания предотвращает выход из строя микроконтроллера и драйверов. Защита от перенапряжения (Load Dump) осуществляется варистором и TVS-диодом, рассчитанным на импульс до 45 В.
Блок управления стеклоподъемниками перед установкой проходит комплекс испытаний: тест на виброустойчивость (частоты 10-500 Гц, ускорение до 5g), термоциклирование (-40/+85 °C) и проверку на помехоустойчивость по стандарту ISO 7637. Выходной контроль включает измерение тока утечки и проверку временных диаграмм реверсирования.
Срок службы БУС заявлен не менее 50 000 циклов «открыть-закрыть». Основной лимитирующий элемент — электролитические конденсаторы в фильтре питания, которые рассчитаны на 2000 часов при максимальной температуре. Герметичность корпуса после сборки контролируется тестом на натекание (метод погружения в воду под избыточным давлением).
Современные версии блоков управления дополнительно интегрируют подсветку кнопок (светодиоды RGB), датчики дождя и функцию «проветривание» с частичным опусканием стекла. Микроконтроллеры с DSP-ядром позволяют реализовать адаптивное управление скоростью стекла в зависимости от температуры и вязкости смазки направляющих.
Таким образом, конструкция блока управления стеклоподъемниками представляет собой сложное электротехническое устройство, объединяющее силовую коммутацию, микроконтроллерное управление и защитные алгоритмы. Каждый компонент подобран для обеспечения надежной работы в экстремальных условиях автомобильной эксплуатации при минимальном энергопотреблении.
Перспективы развития БУС связаны с переходом на напряжение 48 В (для мощных стекол и внедорожников) и использованием SiC (карбид-кремниевых) транзисторов для снижения потерь. Также активно внедряется протокол Automotive Ethernet для унификации управления всеми дверными модулями в единой системе «умного кузова».
