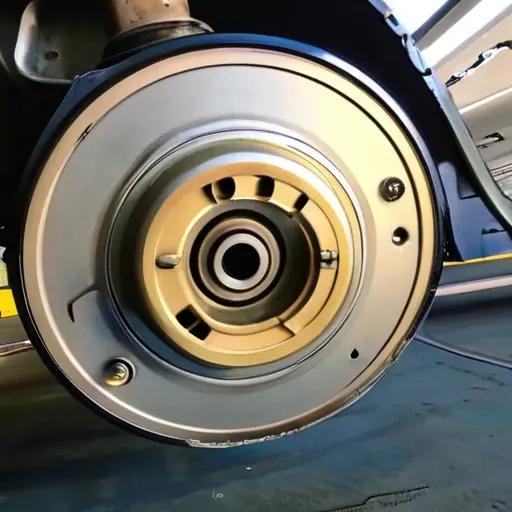

Ревизия барабанного механизма стояночного тормоза.

Стояночный тормоз с барабанным механизмом обычно “держит” до момента, пока внутри не накопятся выработка, вода/грязь, неправильный зазор или ослабление пружин/регулятора. Водитель ощущает это как увеличение хода рычага, вибрации при трогании, подгорание накладок, а иногда — клин колеса после стоянки. Решение — не гадать по ощущениям, а провести ревизию барабанного механизма по технологичной схеме: оценить геометрию барабана, состояние колодок и корректно восстановить настройку.

Ниже — практический алгоритм ревизии: что смотреть, чем мерить, какие допуски реально применяют в сервисе, и как понять, что проблема не в “развалившихся” колодках, а в привалочных плоскостях, тросе/регуляторе или в самом барабане.

Когда ревизия барабанного стояночного тормоза действительно нужна

Стояночный тормоз не удерживает автомобиль на уклоне, при этом рабочая тормозная система (тормозные механизмы) исправна.
Растет ход рычага стояночного тормоза или увеличивается усилие затяжки.
Колесо “поджимает” после отпускания (следы перегрева, запах, тугое вращение).
Неприятные звуки при постановке/снятии: щелчки, скрежет, “перепрыгивание” колодок.
Есть следы воды/масла на накладках, коррозия на разжимном механизме, заедание троса.
Заменяли колодки/трос/регулятор, но регулировка не приводит к нормальному результату.

Что входит в ревизию: разборка и диагностика узлов

Барабанный стояночный тормоз — это связка: барабан, колодки, разжимной механизм (регулятор/тяга), пружины, механизм привода (трос/рычаг) и направляющие/посадочные поверхности. Часто “лечат” только колодки, хотя первопричина — в заедании разжимного рычага или неправильной работе регулировки.

Инструмент и расходники, которые реально нужны

Микрометр/штангенциркуль (минимум для контроля внутреннего диаметра барабана).
Индикатор часового типа или хотя бы ровная линейка + щупы (оценка биения/неровности посадочных).
Плоская отвертка, набор торцевых головок, съемник/молоток с деревянной проставкой.
Проволочная щетка, очиститель тормозов, ветошь без ворса.
Термостойкая тормозная смазка для контакта опор/направляющих (не на фрикционную поверхность).
Новые пружины/штифты/чехлы (если есть растяжение, ржавчина или потеря упругости).

Разборка без сюрпризов

Ослабить трос стояночного тормоза/разгрузить механизм (в зависимости от конструкции: через регулировочный винт или рычаг).
Снять колесо, обеспечить безопасную фиксацию (упоры под кузов, домкрат под штатную точку).
Снять барабан. Если “прикипел”:
- не подбивать резко по фланцу — чаще деформируют посадку и потом появляется биение;
- размочить зону посадки очистителем и прогреть мягко (не раскалять тормозной щит/цилиндрики, если рядом есть узлы с пластиком).
Зафиксировать положение тяг/регулятора, сделать фото перед снятием, чтобы не перепутать сборку пружин.
Снять колодки, отсоединить пружины и разжимной механизм.

Что проверять по шагам: от барабана к приводу

1) Барабан: диаметр, следы, геометрия

Износ по внутреннему диаметру. Замерьте рабочую поверхность. Если производитель задает максимум — ориентируйтесь на него. В сервисной практике при отсутствии точного допуска обычно руководствуются “ремонтными границами” по каталогу/типовой таблице: при превышении диаметра накладки не смогут обеспечить эффективный самоподвод.
Овальность/конусность. Измеряют минимум в двух взаимно перпендикулярных плоскостях. Даже при “небольшом” увеличении диаметра при конусности колодка контактирует частично — растет ход и появляется перегрев.
Глубокие борозды и подрезы. Если есть канавки от разлетевшихся частиц/металла — колодки будут “шлифовать” барабан точечно и быстро теряют ресурс.
Биение. При ощутимом биении колодки изнашиваются неравномерно, а самоподвод начинает “гулять”.

Важно: полировка “для вида” не равна восстановлению геометрии. Если барабан имеет явный износ и неровность, корректнее либо проточка по допуску (если предусмотрено), либо замена.

2) Колодки: толщина, накладки и состояние опор

Толщина накладок. Оценивают остаток фрикционного материала. Если он близок к минимально допустимому — эффективность падает, а самоподвод работает вхолостую.
Ровность рабочей поверхности. “Стеклянные” участки (полировка от перегрева), местные выкрашивания и пятна масла/жира — повод к замене колодок. Чистка не вернет свойства связующего, если накладка уже теряла термостойкость.
Коррозия на опорных площадках и посадочных выемках. Даже при нормальной толщине колодки клинят из‑за ржавчины на опорах/штифтах.
Пружины и механика разжима. Если пружина потеряла упругость или имеет следы ржавчины — ее ресурс падает вместе с возвратом колодок. Итог — “подтягивает” колесо.

3) Разжимной механизм и регулятор: самоподвод и возврат

В барабанных стояночных тормозах важнее всего не “разжать сильнее”, а обеспечить правильный баланс: колодки должны своевременно приближаться при торможении стоянкой и столь же своевременно возвращаться при отпускании.

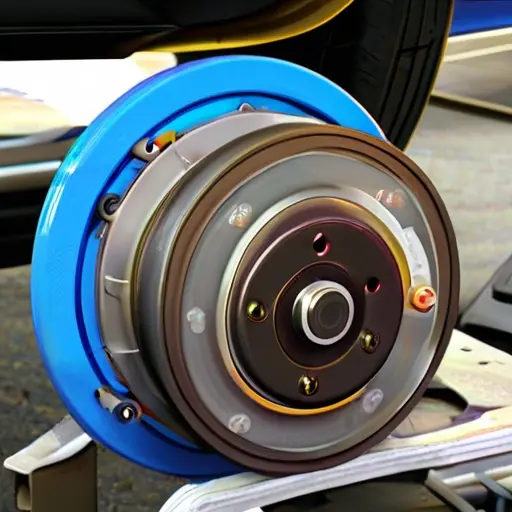

Ревизия барабанного механизма стояночного тормоза.

Регулятор зазора. Проверьте, нет ли клина резьбовой части/срыва зубьев. Частая проблема — закоксовка грязью и коррозией.
Тяги/рычаг разжимного механизма. Должны двигаться плавно. Если есть люфт “в обе стороны” — изношены втулки/шарниры, регулировка будет нестабильной.
Возвратные элементы. Колодки после сборки должны свободно отойти от барабана. Тугой ход обычно указывает на заедание направляющих или на неправильную установку пружин.

4) Привод стояночного тормоза: трос, оболочка, рычаг

Трос. Проверьте равномерность натяжения и заедание: если в оболочке “закусывает”, колодки будут несимметрично работать.
Оболочка/кронштейны. Загибы, перетирания и порванные чехлы — причина коррозии внутри и потери подвижности.
Рычаг/кронштейн. Осмотрите места крепления на предмет трещин и ослабления. Даже небольшой перекос меняет кинематику регулировки.

5) Тормозной щит и посадочные: “невидимые” источники проблем

Коррозия на посадке барабана. Даже тонкий слой ржавчины/срыва посадки дает биение и неравномерный контакт.
Грязь/камни в зоне барабана. Попадают между колодкой и щитом, создавая точечные перегревы.
Контакт колодки с защитой/экранами. При деформации щита может возникнуть постоянное касание.

Сборка и настройка: как получить рабочий зазор и стабильную работу

Цель настройки — установить колодки так, чтобы при отпускании не было “поджатия”, а при затяжке рычага обеспечивалось быстрое формирование тормозного момента.

Типовая последовательность сборки

Очистить барабан и посадочные от ржавчины и пыли (фрикционную поверхность не “смазывать”).
Поставить колодки на опоры. На опорные точки применять смазку только там, где она разрешена конструкцией (обычно это контакт штифта/направляющих, но не накладка).
Установить пружины в правильной ориентации (иначе меняется геометрия возврата и растет момент “заедания”).
Собрать разжимной механизм и тросовой привод, проверить свободный ход разжимного рычага.
Установить барабан. Если есть возможность регулировки через окошко/резьбовой регулятор — не перетягивайте в “ноль”, пока не сделан первичный прогон.

Регулировка: практические ориентиры

Первичная установка выполняется так, чтобы барабан можно было провернуть рукой с разумным сопротивлением (без “клинившего” контакта).
Доводка — после нескольких циклов: затянуть стояночный тормоз 3–5 раз, отпустить, затем проверить ход рычага и симметрию.
Контроль “возврата”: колесо должно свободно крутиться после отпускания. Любая задержка укажет на неверную сборку пружин/залипание регулятора/грязь.

Таблица: что означает характер дефекта

Симптом	Чаще всего причина	Что сделать при ревизии
Ход рычага увеличен, удержание слабое	Износ накладок, большой зазор, изношенный/залипший регулятор, овальность барабана	Проверить толщину колодок, измерить барабан, очистить/восстановить работу регулятора, проверить симметрию колодок
После отпускания колесо “подтягивает”	Заедание возврата (пружины/опоры), загрязнение резьбы регулятора, неправильная установка пружин	Проверить движение разжимного рычага, состояние пружин, посадки; собрать по штатной схеме
Скрежет/неравномерное схватывание	Борозды на барабане, перекос колодок, попадание грязи, локальные выкрашивания накладок	Осмотреть фрикционную поверхность, оценить геометрию; при необходимости заменить колодки/барабан
Разная эффективность слева/справа	Разные зазоры, заедание троса/оболочки, изношенные втулки в механизме	Сравнить ход колодок на каждом барабане, проверить трос и крепления, оценить люфты

Частые ошибки при ревизии (и как их избежать)

Смазывают фрикционные поверхности “чем попало”. Итог — падение коэффициента трения, перегрев, пыль и быстрое выгорание накладок.
Протирают барабан растворителем и продолжают сборку без очистки опор. Растворитель смывает грязь, но оставляет пленку/продукты коррозии на направляющих — заедание продолжается.
Меняют колодки, но не устраняют причину (заедающий регулятор, коррозия на опорах, деформированный барабан). Новые колодки быстро “съедаются” и снова появляется проблема.
Регулируют “на глаз” без контроля возврата. Самая распространенная ошибка: добиваются удержания, но получают постоянное поджатие и перегрев.
Ставят пружины в неверной конфигурации. Даже правильные колодки не обеспечат нормальный самоподвод и возврат.
Не проверяют симметрию и не сравнивают левый/правый механизм. Если трос разной длины или клинит оболочка — эффективность будет разной.

Советы из практики: лайфхаки автора

Лайфхак: перед окончательной установкой барабана проверьте “качество возврата” прямо на снятых колодках. Если разжимной механизм после отпускания не возвращает колодки до упора, вы будете бесконечно поджимать регулировкой — и все равно останется поджатие. В реальной диагностике 80% случаев “подтягивает колесо” — это не зазор, а заедание опор/регулятора или неверная сборка пружин.

Чек-лист ревизии (чтобы ничего не упустить)

Состояние накладок: толщина, выкрашивание, масло/влага, равномерность.
Состояние барабана: износ по диаметру, борозды, овальность/конусность, посадочная коррозия.
Разжимной механизм: регулятор зазора вращается/ползет без клина, тяги имеют свободный ход.
Пружины: упругость, отсутствие растяжения/коррозии.
Опоры и штифты: чистота, отсутствие ржавчины, правильное нанесение смазки только на разрешенные точки.
Привод: трос свободно перемещается в оболочке, нет перетираний и перекосов.
После сборки: барабан вращается без заметного поджатия, после серии циклов затяжка/отпуск — стабильно.

Когда лучше не “ремонтировать”, а заменить узлы

Барабан имеет глубокие борозды и заметную геометрию вне допуска — накладки будут работать в неэффективном контакте.
Накладки пропитаны маслом/топливом или имеют участки перегрева (стекловидность/крошение).
Регулятор заклинивает или разрушены резьбовые элементы: чистка помогает не всегда, восстановление резьбы в “поле” редко дает ресурс.
Пружины потеряли упругость и есть признаки коррозии по всей длине.
Трос с внутренней коррозией и не обеспечивает равномерный ход: замена троса часто дешевле постоянных “регулировок”.

Точка приложения усилий: как проверить результат после ревизии

Контроль после настройки — обязательная часть ревизии. Минимум: оцените ход рычага, удержание на уклоне, и отсутствие нагрева после движения. Если есть доступ, сделайте сравнение температуры барабанов/степени износа колодок на обеих сторонах спустя короткий пробег.

Уклон/удержание. Авто должно надежно стоять без скатывания.
Свободный ход колеса после отпускания. При попытке провернуть колесо не должно быть “сопротивления со щелчками”.
Проверка на перегрев. Если через небольшой пробег барабан заметно горячий относительно другого — есть поджатие или неравномерная регулировка.

Ревизия барабанного стояночного тормоза — это системная настройка, а не замена “по симптомам”

Правильно выполненная ревизия сводится к контролю геометрии барабана, реального состояния накладок, свободного хода разжимного механизма и корректной настройки зазора с обязательной проверкой возврата. Если действовать по чек-листу и не подменять причину “поджиманием”, стояночный тормоз будет держать уверенно, а колеса не станут греться и клинить на стоянке.

Часто задаваемые вопросы (FAQ)

Как понять, что нужна ревизия барабанного механизма стояночного тормоза?

Признаки: увеличенный ход рычага/кнопки стояночного тормоза, неравномерное торможение, скрип, вибрации при удержании, подтекания, а также снижение эффективности на уклоне.

Что проверяют в первую очередь при ревизии барабанного механизма?

Состояние тормозных накладок (износ, загрязнение, отслоение), состояние барабана (износ/борозды/перегрев), крепеж и возвратные пружины, а также работу разжимного механизма.

Как оценивают износ и пригодность барабана?

Измеряют внутренний диаметр и проверяют наличие глубоких рисок и “ступеньки”. Если барабан имеет заметный износ, трещины, сильную выработку или его размер превышает допустимый — требуется замена.

Нужно ли менять колодки при ревизии, если они выглядят “почти целыми”?

Не всегда, но колодки подлежат замене при наличии загрязнения тормозной жидкостью/маслом, неравномерного износа, отслоения накладок, трещин, а также при снижении толщины до предела, регламентированного производителем.

Как правильно восстановить/отрегулировать стояночный тормоз после ревизии?

После очистки и сборки устанавливают механизм в исходное положение, проверяют свободный ход и затем выполняют регулировку до нужного усилия/хода и корректного контакта колодок с барабаном без постоянного трения.
