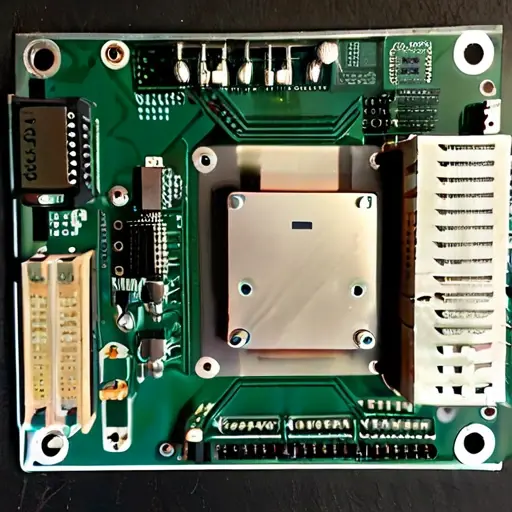

Прошивка платы мехатроника после замены или ремонта.

После замены или ремонта платы мехатроника прошивка — это не «заливка файла», а полноценная инженерная процедура восстановления управляющего контура. Ошибка на этом этапе обычно проявляется не сразу: машина может заводиться, но затем «плывут» точки переключения, накапливаются адаптации, растёт число обрывов по датчикам или появляется разнос по моменту. Типичная картина сервиса: после замены платы коробка уходит в аварийный режим через 10–40 минут тестовой поездки, либо переключения становятся жёсткими/непредсказуемыми. Чтобы не ловить эти эффекты, нужно подходить к прошивке как к восстановлению калибровок, идентификаторов и функций безопасности, а не как к копированию «правильного бинарника».

Что именно меняется при прошивке мехатроника

Прошивка платы мехатроника обычно включает несколько слоёв данных, которые часто по отдельности недозагружаются сервисами:

• Основной программный код (logic / control): алгоритмы управления насосом, соленоидами, клапанами, защитные контуры по току/напряжению.
• Калибровочные таблицы (maps): линии давления, таблицы заполнения, коррекции соленоидов, параметры логики переключений.
• Адаптационные блоки: «обучение» по моменту, скорости нарастания давления, компенсации износа фрикционов и утечек.
• Идентификаторы и конфигурация (ECU ID / calibration ID / VIN-обвязка в зависимости от бренда): соответствие версии коробки, типа гидроблока, набора соленоидов и датчиков.

После ремонта/замены платы нередко меняется аппаратная часть: паяная область по питанию, компоненты измерительных цепей, иногда другой ревизией платы. Даже если «прошивка одинаковая по названию», калибровочная совместимость может отличаться в 1–2 шага, и мехатроник начинает работать с неверными параметрами давления/времени.

Предварительная диагностика до заливки

Технически грамотная прошивка начинается не с кабеля, а с подготовки данных и проверки, что проблема действительно в ПО, а не в цепях. Минимальный набор действий перед программированием:

• Считать коды неисправностей из блока мехатроника и блока трансмиссии/ECU (если есть общий интерфейс). Фиксировать freeze frame: обороты (RPM), температура ATF, скорость, напряжение сети, текущие значения давлений/токов.
• Проверить питание: под нагрузкой (включение зажигания, запуск насоса/соленоидов в тесте) просадка ниже 11.0–11.5 В на 12В системах может сорвать процедуру и исказить запись в память.
• Оценить состояние датчиков: положения селектора, скорости входного/выходного валов, датчика температуры ATF. Например, при разночтении скорости вход/выход перепрошивка не исправит механику.
• Сверить номер ревизии и номер платы: фото шильдика/наклейки + маркировка PCB. Иногда ревизия отличается по схеме измерения токов, и в этом случае нужны специфичные калибровки.
• Сохранить текущие идентификаторы (если поддерживается инструментом): VIN/модульные ID, calibration ID, серийный номер ПО. Это критично при «слепом» восстановлении.

Практика показывает: если мехатроник «ловит» P17xx/P18xx по соленоидам, а перед прошивкой не проверили сопротивления катушек и целостность проводки, то после обновления будут те же коды, но с более высокой вероятностью «заклинивания» из-за некорректных адаптаций.

Выбор правильной прошивки: что проверять в файле

Перед загрузкой внимательно проверяют соответствие конфигурации. Типичные параметры, которые должны совпадать с конкретным агрегатом:

• Совместимость по модели коробки и версии гидроблока (количество соленоидов, тип клапанов).
• Условная «линейка» ПО: одни версии предназначены для температурных профилей (зимний/летний), другие — для обновлённой стратегии защиты.
• Параметры датчиков: диапазоны напряжений/калибровка сигнала по датчикам скорости и давления (если применимо).
• Версия загрузчика/формат памяти: некоторые инструменты требуют совместимости по протоколу чтения-записи.

Пример из практического кейса: после замены платы клиент привёз «почти ту же» прошивку, совпадали первые 6 символов calibration ID, но различался суффикс по ревизии соленоидов. Итог — переключения стали с задержкой около 0.2–0.35 с, а адаптация по давлению уходила в верхний предел, из-за чего мехатроник ограничивал момент и фиксировал ошибку «pressure adaptation». Правильная версия вернула поведение в норму после процедуры обучения.

Подготовка оборудования и условий записи

Критические факторы, влияющие на успешность прошивки:

• Стабильное питание: рекомендуется внешний стабилизатор/бустер с током 30–60 А, чтобы держать 13.5–14.5 В во время записи. Просадка до 12.0 В и ниже — типичный сценарий «битого» блока после обрыва связи.
• Низкие задержки по диагностическому каналу: по возможности использовать прямой интерфейс (J2534/прошивочный модуль) вместо нестабильных «скриптов через OBD». Плохой USB-кабель или перегруженный ноутбук увеличивает риск таймаута в середине передачи.
• Контроль CRC/хэшей программой: если инструмент показывает «verification failed», не повторять «ещё раз поверх», а сначала разобраться в причине (питание/кабель/обрыв).
• Температурный режим: некоторые модели мехатроников чувствительны к температуре платы. Если блок долго стоял на морозе, выдерживают хотя бы 20–30 минут в цеховых условиях.

Параметры в цифрах: запись некоторых обновлений занимает 6–18 минут, а запись «полного комплекта» с верификацией может доходить до 25–40 минут. В этот интервал критично не выключать зажигание и не глушить софт.

Риски после заливки и типовые симптомы

Если что-то не совпало или адаптации не восстановились, проявления обычно такие:

• Неадекватное время срабатывания соленоидов: толчки при 1–2 и 2–3 передачах, задержка включения D после выбора селектора.
• Ограничение момента: коробка уходит в режим защиты, двигатель работает «ровно», но тяга ограничена, особенно на малых скоростях.
• Адаптации не сходятся: мехатроник постоянно пытается компенсировать давление, и обучение упирается в пределы.
• Повышенная температура ATF при том же профиле движения: стратегия пытается удерживать целевое давление, но утечки/износ компенсируются не теми параметрами.

Пошаговый алгоритм прошивки и восстановления адаптаций

Ниже — практичный порядок действий, который применяют при замене/ремонте платы мехатроника с целью минимизировать повторные заезды.

1. Снять исходные данные: прочитать коды ошибок, температуру ATF, статусы адаптаций (если доступны), идентификаторы calibration ID и ECU ID. Сохранить лог.
2. Проверить питание: измерить напряжение АКБ под нагрузкой. Подключить внешний стабилизатор/бустер.
3. Подготовить кабели и ПО: обновить софт до актуальной версии, проверить стабильность подключения (минимум 5 минут «без обмена» для проверки отвалов).
4. Загрузить прошивку по совместимости: выбрать файл строго по номеру коробки/ревизии и сверить контрольные идентификаторы в средстве программирования.
5. Запустить запись с верификацией: дождаться завершения и проверки CRC/verification. При ошибке — не продолжать, а устранить причину (питание/кабель/инструмент).
6. Выполнить настройку/инициализацию согласно процедуре производителя: иногда требуется сброс счетчиков, инициализация соленоидов, активация режимов калибровок.
7. Сброс адаптаций мехатроника (если регламент это предусматривает): удалить старые коррекции, чтобы обучение шло по правильным базовым параметрам.
8. Обучение/адаптация: провести программу адаптации под условиями из регламента (температура ATF, диапазон скоростей, длительность прогрева). Типичные режимы — от 12 до 25 минут, но критична именно температура и последовательность.
9. Контроль по факту: после обучения выполнить повторную проверку ошибок. Затем сделать короткую контрольную поездку с логированием: целевое/фактическое давление, ток соленоидов, время переключения.
10. Сохранить результаты: зафиксировать новые адаптационные значения и состояние блоков — это страховка от претензий и ускоряет следующую диагностику.

Частые ошибки при прошивке платы мехатроника

• Прошивка «вроде подходит»: совпадает первая часть calibration ID, но отличается ревизия гидроблока/соленоидов. Симптомы — толчки, уход адаптаций в предел.
• Слишком слабое питание во время записи: инструменты могут не выдать ошибку сразу, но блок частично запишется некорректно.
• Игнорирование ошибок по железу (сопротивления катушек, течи, износ насоса): ПО только меняет стратегию управления, а не чинит гидравлику.
• Пропуск сброса/обучения: адаптации от старой платы/старого состояния остаются, и новый управляющий контур «подкручивает» не то.
• Попытка откатить прошивку без расчёта: некоторые версии содержат изменения формата данных. Откат без корректного соответствия приводит к расхождению таблиц.
• Таймаут в середине процесса из-за нестабильной линии/USB: повторная попытка «поверх» может дать полумерный результат.

Практический лайфхак из сервиса

Перед заливкой всегда сохраняю «снимок» состояния: лог ошибок + температуры + текущие адаптационные/калибровочные поля (если инструмент их читает), и дополнительно фиксирую напряжение в момент включения теста соленоидов. Если после прошивки инициализация проходит, но адаптация не сходится, в 80% случаев проблема не в файле, а в реальной просадке по питанию или в утечках гидравлики: в логе это видно по косвенным признакам (нестабильность напряжения и странные токовые профили по соленоидам). Поэтому сначала устраняю «железо/питание», а потом уже гоняю обучение повторно — так экономится 1–2 визита.

Контроль качества после прошивки: что смотреть в логах

Чтобы подтвердить успешность процедуры, не ограничиваются «ошибок нет». Смотрят рабочие параметры:

Показатель	Как измерять	Нормальная динамика	Если отклонение
Давление/целевое давление (если поддерживается)	Диагностический лог во время переключений	Фактическое давление повторяет целевое с приемлемой задержкой	Уход адаптаций, толчки, возможные утечки или неверные таблицы
Время включения передач	События переключения + скорость автомобиля	Переходы в рамках регламента по задержкам	Несовместимая калибровка/не выполнено обучение
Токи соленоидов/коэффициенты управления	Лог параметров управления в тестовом режиме	Стабильные профили без резких скачков	Проводка/контакты, проблема в измерительной части или некорректная конфигурация
Ошибки по датчикам скорости и температуры	Повторное сканирование и лог при движении	Отсутствие повторных статусов «invalid signal»	Датчик/проводка; прошивка не лечит аппаратные дефекты

Особенности при ремонте: когда прошивка не спасает

Если в ремонте заменялись компоненты силовой части или цепей питания, иногда требуется не только ПО, но и корректировка измерительных параметров (или пересборка калибровок). Примеры, где прошивка «откатывает» симптом, но не устраняет причину:

• После ремонта пайки по питанию — если есть рост переходного сопротивления, токовые профили будут искажены. ПО будет пытаться удерживать давление, перегревая соленоиды.
• После замены гидроблока или соленоидов — механика может иметь другие допуски по времени срабатывания. Без корректной калибровки коробка будет «бороться» с несоответствием.
• При проблемах с насосом/регулятором давления — адаптация может упираться в пределы даже при идеальной прошивке.

Поэтому правильная стратегия: сначала подтверждаем гидравлику и электрику, затем прошивка и только потом «доводка» адаптаций.

Как действовать при повторном визите

Когда клиент возвращается через короткое время после прошивки, чаще всего виноваты не «плохая прошивка», а неучтённые условия:

• Проводят обучение при неправильной температуре ATF (например, до достижения целевого диапазона), и адаптации фиксируются неверно.
• После ремонта остаётся микроподтекание — утечки приводят к смещению давления и повторному уходу адаптаций.
• Питание в дороге проседает из-за уставшего АКБ: старты в мороз/жару меняют картину, и блок снова начинает компенсировать.

Диагностика повторного визита должна начинаться с логов: сверка напряжения, динамики давления и реальных токов соленоидов. По ним сразу понятно, прошивка не совпала или гидравлика продолжает «не попадать» в базовые допуски.

Грамотно выполненная прошивка после замены/ремонта платы мехатроника — это восстановление целого контура: корректного ПО, совместимой конфигурации и чистых адаптаций с последующим обучением под измеряемые условия. Когда процесс организован с контролем питания, идентификаторов, верификацией записи и параметрическим контролем после обучения, коробка возвращается к предсказуемому поведению уже на первом цикле диагностики.

прошивка ECU мехатроника	адаптация после ремонта	привязка VIN в блоке	калибровка датчиков	прошивка TCU/мехатроника
обновление firmware через диагностический интерфейс	синхронизация параметров коробки	калибровка гидроблока	проверка контрольной суммы (CRC)	обучение исполнительных механизмов

Нужно ли выполнять прошивку мехатроника после замены платы?

Да. После замены платы требуется загрузить корректную калибровку (прошивку) под вашу коробку и конкретный вариант мехатроника, иначе возможны ошибки по адаптациям, некорректные переключения и переход в аварийный режим.

Можно ли прошить мехатроник «универсальной» прошивкой без уточнения кода/версии?

Нет. Прошивка должна соответствовать аппаратной версии платы, типу мехатроника и конфигурации АКПП. Использование неподходящей версии приводит к несовпадению параметров датчиков/исполнительных механизмов и нестабильной работе.

Какие данные нужно указать мастеру перед прошивкой после ремонта или замены платы?

Обычно нужны VIN (или код автомобиля), тип и модификация АКПП, идентификатор (номер) мехатроника и версия/индекс платы, а также результаты диагностики (актуальные DTC). По ним подбирается точная программа и калибровки.

Какие работы обязательны после загрузки прошивки в мехатроник?

После прошивки выполняют сброс/инициализацию адаптаций и гидроадаптацию (если предусмотрено регламентом), затем проверяют давление/коррекции по сканеру и проводят дорожную проверку переключений. Без адаптаций коробка может переключаться с толчками или уходить в ошибки.

Почему после прошивки мехатроника появляются те же ошибки и симптомы?

Частые причины: неправильная версия прошивки, незавершённая адаптация, проблемы с питанием/проводкой, дефект датчиков/соленоидов, нарушение герметичности гидроблока или некорректные ремонты (не восстановлены соединения/пайка). В таком случае прошивка не решит проблему без устранения неисправности в железе и повторной диагностики.
