1. Назначение и функциональное противоречие

Стандартный дифференциал свободного типа распределяет крутящий момент между выходными валами поровну (при условии равного сопротивления качению). Однако при пробуксовке одного из колёс (снижении коэффициента сцепления) момент на нём падает до нуля, что приводит к полной остановке передачи тяги на второе колесо. Это свойство является принципиальным недостатком для транспортных средств, эксплуатируемых в условиях бездорожья или на скользких покрытиях.

Самоблокирующийся дифференциал (СБД) предназначен для автоматического ограничения разности угловых скоростей выходных полуосей. Механизм решает задачу частичной или полной блокировки при превышении определённого порога пробуксовки. Основным требованием конструкции является сохранение способности прохождения поворотов (кинематическое рассогласование) для обеспечения управляемости.

Технически СБД сочетает функции конического или цилиндрического дифференциала с фрикционным или кулачковым мультипликатором крутящего момента. Работа механизма основана на преобразовании разности моментов сопротивления вращению в осевое усилие затяжки фрикционных дисков. В зависимости от конструктивной реализации выделяют три фундаментальных типа: дисковые (фрикционные), червячные и кулачковые дифференциалы.

Ключевым параметром любого СБД является коэффициент блокировки (K_б) — отношение максимального момента на отстающей полуоси к моменту на забегающей. Для дорожных автомобилей типичное значение K_б находится в диапазоне 1.5–3.0, для внедорожников может достигать 5.0–8.0.

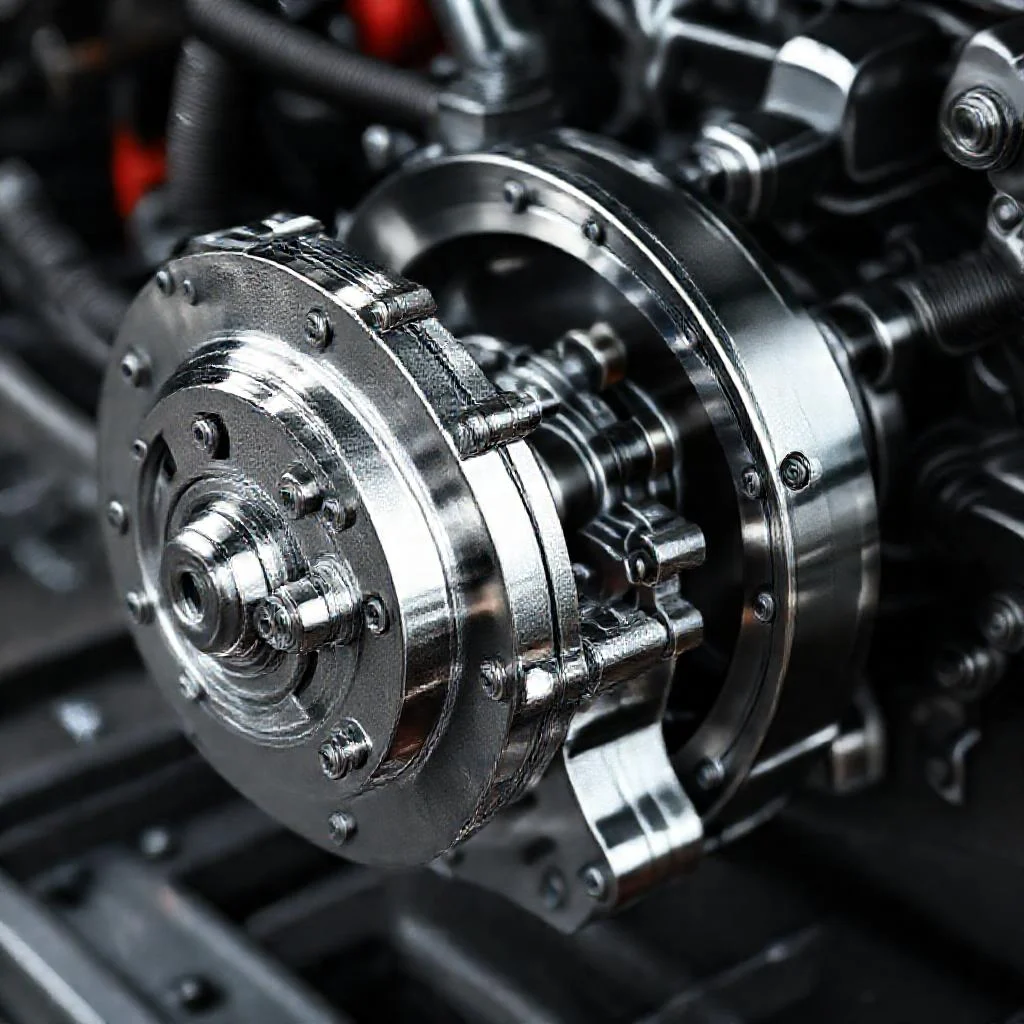

2. Конструкция конического симметричного дифференциала (базовая архитектура)

Основой любого дискового самоблокирующегося дифференциала является корпус (чашка дифференциала), в котором размещены конические сателлиты, посаженные на ось. Внутри корпуса соосно расположены полуосевые шестерни (шкивы) конической формы. Корпус дифференциала вращается вместе с ведомой шестернёй главной передачи.

Сателлиты обеспечивают планетарное зацепление: они вращаются вокруг своей оси при наличии разницы в угловых скоростях полуосей. При отсутствии разницы скоростей сателлиты неподвижны, и корпус вращается как единое целое. Основным элементом конструкции, обеспечивающим блокировку, является пакет фрикционных дисков, расположенных между торцами полуосевых шестерен и корпусом дифференциала.

Фрикционный пакет представляет собой чередование стальных дисков (обычно из легированной стали HRC 58-62) с внутренними шлицами для посадки на полуосевую шестерню и дисков с внешними шлицами, фиксирующимися в корпусе. Диски работают в масляной ванне (мокрое трение). В некоторых конструкциях применяются керамометаллические накладки для повышения коэффициента трения.

Дополнительно в конструкции могут присутствовать тарельчатые пружины или цилиндрические пружины сжатия, создающие начальное (предварительное) поджатие пакета. Это необходимо для снижения порога срабатывания блокировки. Смазка подаётся через центральное сверление в корпусе или через маслозаборные каналы на сателлитах.

3. Принцип действия: моментная блокировка

Принцип работы дискового СБД основан на создании трения скольжения между элементами дифференциала. Когда колёса вращаются с одинаковой скоростью, суммарный момент трения в пакете дисков отсутствует или минимален (определяется усилием предварительного поджатия). Дифференциал работает в режиме свободного Т-2, обеспечивая плавный поворот.

При возникновении разности угловых скоростей полуосей увеличивается сопротивление вращению сателлитов. Возникающие осевые силы, пропорциональные передаваемому крутящему моменту, прижимают полуосевые шестерни к фрикционным дискам. Сила сжатия пакета возрастает прямо пропорционально моменту на забегающем колесе.

Увеличение момента трения приводит к частичной механической связи между корпусом дифференциала и полуосью. Это перераспределяет крутящий момент в сторону отстающего (сцепляющего) колеса. Коэффициент блокировки определяется как K_б = 1 + (M_тр / M_вх), где M_тр — момент трения в фрикционном пакете, а M_вх — момент на корпусе.

Чем больше разница в скоростях и передаваемый момент, тем сильнее сжатие и выше степень блокировки. При полной блокировке (K_б → ∞) сателлиты перестают вращаться, и механизм превращается в жёсткую муфту. Однако полная блокировка в повороте вызывает циркуляцию мощности и повышенный износ шин.

4. Конструктивные разновидности и исполнения

4.1. Дисковые СБД с кулачковым механизмом (Torsen)

Наиболее распространённым типом является дифференциал Torsen (Torque Sensing — чувствительный к моменту). В его конструкции применяются червячные или конические винтовые передачи с особым профилем зубьев. Вращение сателлитов вызывает осевое перемещение полуосевых шестерён за счёт наклона винтовой линии.

Конструкция Torsen использует принцип самоторможения червячной передачи. Угол подъёма витка выбирается меньше угла трения, что предотвращает вращение сателлитов без приложения внешнего момента. В результате дифференциал автоматически блокируется при малейшей разнице в сцеплении колёс.

Коэффициент блокировки в Torsen регулируется шагом винтовой линии и количеством сателлитов (от 2 до 4). Современные типы Torsen C и Torsen D используют планетарный ряд с параллельными осями сателлитов, что снижает габариты и увеличивает чувствительность. Недостатком является высокая стоимость изготовления зубчатых колёс.

4.2. Кулачковые (храповые) дифференциалы

В кулачковых СБД (например, Detroit Locker) блокировка осуществляется с помощью храповых собачек или кулачков, входящих в зацепление при разности скоростей. Внутри корпуса расположены две полумуфты с выступами (кулачками) профилированной формы. При равномерном вращении кулачки скользят свободно.

При превышении пороговой разницы угловых скоростей (обычно 0.2–0.5 об/с) собачки фиксируются в пазах, обеспечивая жёсткую механическую связь полумуфт. Разблокировка происходит автоматически при выравнивании скоростей. Такие конструкции имеют резкое, ударное срабатывание и создают шум.

Коэффициент блокировки кулачковых дифференциалов близок к бесконечности в момент срабатывания. Однако они категорически не рекомендуются для дорожных автомобилей из-за ухудшения управляемости на поворотах. Основная область применения — задние мосты полноприводных внедорожников со значительным дорожным просветом.

4.3. Вязкостные муфты (Haldex)

Вязкостный самоблокирующийся дифференциал (LSD) использует силиконовую жидкость с высокой вязкостью, заполняющую зазор между дисками. При нагреве жидкости от проскальзывания её вязкость резко возрастает, вызывая гидродинамическое блокирование. Однако вязкостные муфты обладают значительной тепловой инерцией.

Современные электрогидравлические системы (Haldex IV, V) представляют собой многодисковые фрикционные муфты, управляемые электронным блоком. Блокировка активируется насосом высокого давления, сжимающим пакет дисков. Управление осуществляется по сигналам датчиков скорости вращения колёс и поперечного ускорения.

Такие системы не являются «самоблокирующимися» в классическом смысле, так как требуют внешнего управляющего воздействия. Однако в современной терминологии их относят к классу активных блокирующих устройств, обладающих максимальной адаптивностью к дорожным условиям. Полное время срабатывания составляет 50–150 мс.

5. Физические и эксплуатационные характеристики

Основным критерием эффективности СБД является коэффициент блокировки (K_б), определяемый как отношение момента на колесе с лучшим сцеплением к моменту на пробуксовывающем колесе. Для дисковых дифференциалов K_б обычно составляет 1.5–3.5. Повышение K_б выше 4.0 приводит к резкому росту паразитных потерь на трение при поворотах.

Вторым критическим параметром является момент трения покоя (статический) и момент трения скольжения (динамический). Их разница определяет плавность включения блокировки и уровень вибраций. Высокий статический момент (более 30% от подводимого) вызывает рывки при трогании с места, что недопустимо для легковых автомобилей.

Ресурс работы определяется интенсивностью износа фрикционных дисков. В условиях городского цикла типичный ресурс составляет 60–100 тысяч километров, при эксплуатации в тяжёлых дорожных условиях — до 40 тысяч. Износ оценивается по толщине дисков и шероховатости рабочих поверхностей. Допустимое уменьшение толщины пакета — не более 10% от номинала.

Температурный режим существенно влияет на характеристики. При прогреве масла до 100°C вязкость снижается, что уменьшает момент блокировки на 15–30%. В дисковых СБД это компенсируется выбором масел с индексом вязкости не ниже 150. Перегрев свыше 150°C приводит к деструкции углеводородных масел и потере блокирующей способности.

6. Особенности смазки и обслуживания

Для всех типов СБД требуется применение трансмиссионных масел с высокой несущей способностью и содержанием противозадирных присадок (EP-добавки). Масла для дифференциалов с ограниченным трением (LSD) содержат модификаторы трения (MoS₂, графит, фосфорсодержащие соединения) для стабилизации коэффициента трения скольжения.

Замена масла производится строго по регламенту производителя (обычно 40–60 тысяч км). Доливка масла низкого качества недопустима, так как это вызывает неконтролируемое изменение момента блокировки. При установке СБД в мост автомобиля часто требуется регулировка преднатяга пакета с помощью селекторных шайб.

Основной диагностический признак неисправности — появление шума при поворотах (завывание, скрежет) или полное исчезновение блокировки (автомобиль буксует одним колесом в пологом подъёме). Также характерен нагрев корпуса дополнительного моста выше 80°C при длительной езде по трассе и выполнении поворотов малого радиуса.

7. Сравнительная характеристика типов

Сравнение различных типов СБД может быть представлено по следующим параметрам: быстродействие, плавность срабатывания, коэффициент блокировки, степень износа, сложность изготовления и спектр применения. Дисковые дифференциалы оптимальны для дорожно-внедорожного использования (K_б 1.5–3.0, плавное включение).

Кулачковые дифференциалы обеспечивают максимальную фиксацию (K_б > 10) при минимальной стоимости, но имеют рывковый характер работы. Червячные (Torsen) — самые «интеллектуальные» механические СБД, не требующие обслуживания почти весь срок службы, но их коэффициент блокировки ограничен 3.0 для типов A и B.

Электрогидравлические муфты обеспечивают переменный коэффициент блокировки от 1.0 до ∞ с временем реакции 0.05 с, но требуют наличия электронных датчиков, насоса и гидравлических магистралей. Их установка сопряжена с утяжелением конструкции на 15–30 кг в зависимости от исполнения.

Выбор конкретного типа определяется условиями эксплуатации, массой автомобиля, мощностным рядом двигателя и требованиями к плавности хода. Ни один из типов не является универсальным, так как паремия между полным сцеплением и управляемостью является фундаментальным противоречием трансмиссии.

8. Перспективные направления развития

Совершенствование СБД ведётся в направлении управления трением материалов. Разрабатываются покрытия на основе алмазоподобных структур (DLC — Diamond-Like Carbon), позволяющие снизить коэффициент трения скольжения в 2–3 раза при сохранении высокого статического трения. Это улучшает плавность блокировки на 40%.

Актуальным является внедрение адаптивных систем с использованием магнитореологических жидкостей (MRF). Под воздействием магнитного поля вязкость MRF возрастает в 100 раз за 10 мс. Это позволяет создавать блокирующие дифференциалы без механических фрикционных дисков, что значительно повышает ресурс и быстродействие.

Интеграция СБД с гибридными силовыми установками открывает возможность бесступенчатого перераспределения крутящего момента между колёсами без кинематических узлов. Перспективными признаются конструкции, совмещающие классический шестерённый дифференциал с электромотором на каждом выходе.

Однако полностью механические схемы сохраняют преимущество в компактности и энергетической автономности. Разработка бесшумных кулачковых механизмов с эластомерными демпферами может расширить нишу применения «локеров» на коммерческом транспорте. Ожидается коммерческая реализация гибридных СБД к 2030 году с коэффициентом блокировки, регулируемым от 1.0 до 8.0 в реальном времени.
