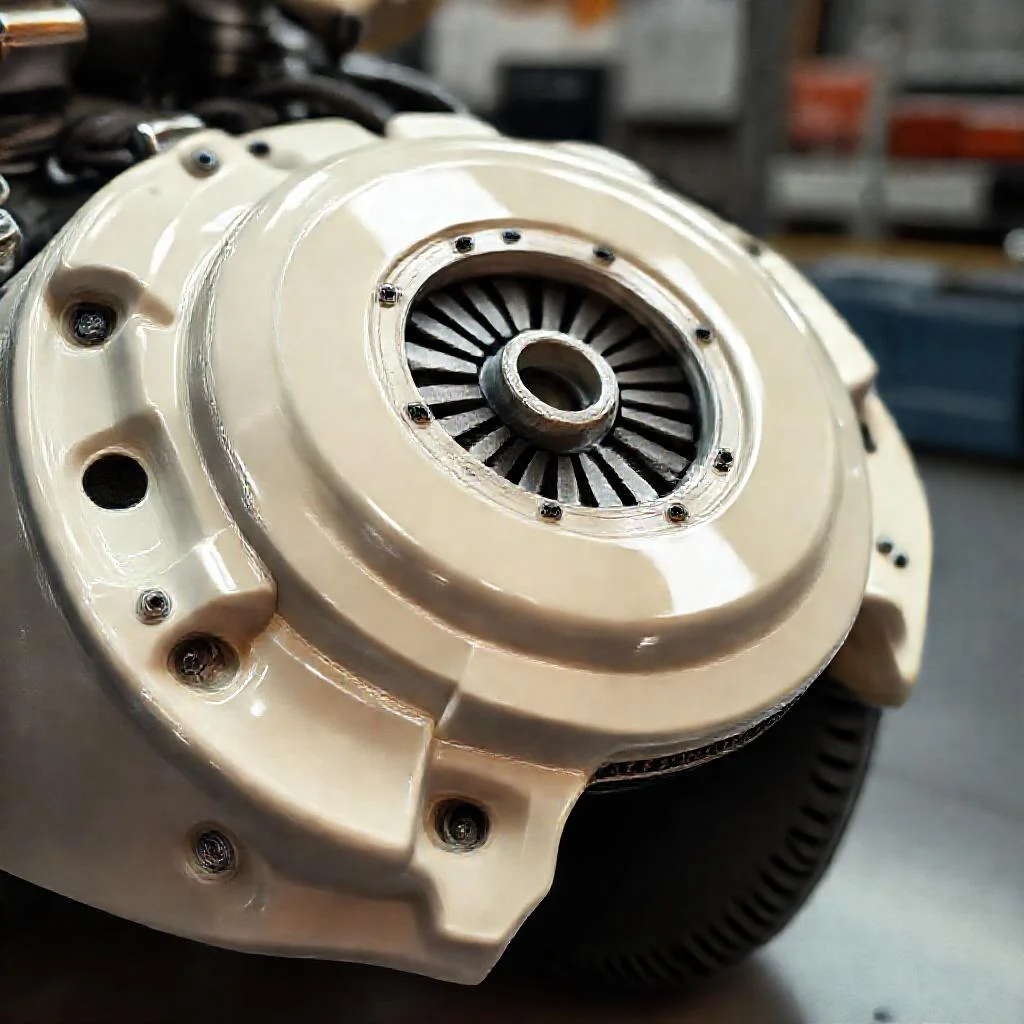

Конструкция керамического сцепления
1. Определение и общая характеристика
Керамическое сцепление представляет собой фрикционную муфту сухого типа, предназначенную для передачи крутящего момента от двигателя к трансмиссии. Отличительной особенностью данного узла является использование в составе фрикционных накладок керамических композитов. Это решение кардинально повышает коэффициент трения и термостойкость узла по сравнению с органическими или металлокерамическими аналогами.
Основное назначение керамического сцепления — обеспечение надежной передачи высоких нагрузок в условиях интенсивной эксплуатации. Узел применяется на спортивных автомобилях, автомобилях для дрэг-рейсинга, а также на машинах с форсированными двигателями. Конструкция рассчитана на многократные циклы включения-выключения без потери эксплуатационных свойств.
Принципиальным отличием является отсутствие демпферных пружин в конструкции дисков для гоночных модификаций. Компенсация вибраций в таких системах возлагается на демпфер коленчатого вала. В уличных версиях демпферные пружины сохраняются, но изготавливаются из жаропрочных сплавов для предотвращения просадки.
Ресурс керамического сцепления существенно варьируется в зависимости от режима эксплуатации. При аккуратном старте с места пробег может составлять 40–60 тысяч километров. При агрессивной езде с частыми пробуксовками ресурс сокращается до 5–10 тысяч километров.
2. Устройство основных компонентов

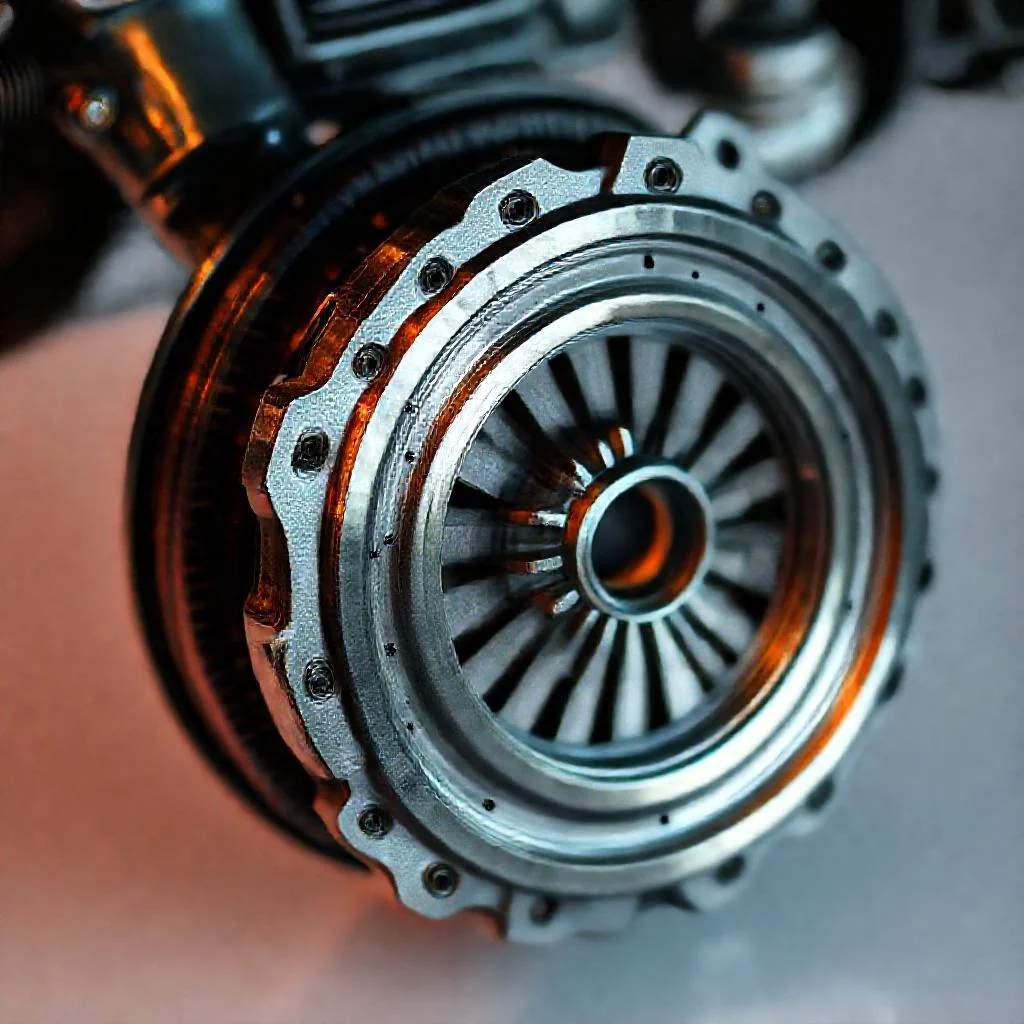

2.1. Корзина сцепления (нажимной диск)
Корзина является силовым элементом, формирующим усилие прижатия. Она состоит из стального штампованного корпуса, диафрагменной пружины и нажимного диска. Корпус изготавливается из высокоуглеродистой стали с последующей термообработкой, что обеспечивает жесткость при деформациях.
Диафрагменная пружина выполняется из легированной пружинной стали (например, 60С2А) для формирования постоянного нажимного усилия. Форма пружины рассчитывается таким образом, чтобы обеспечить линейную характеристику усилия по мере износа накладок. В спортивных корзинах усилие лепестков увеличивается для передачи большего крутящего момента.
Нажимной диск (поршень) отливается из чугуна марки СЧ20 или СЧ25. Термообработка снимает внутренние напряжения. Рабочая поверхность диска шлифуется до шероховатости Ra 0.8–1.6 мкм для снижения неравномерности износа керамики. Изнашиваемая поверхность должна быть строго параллельна плоскости маховика.
Механизм привода (гидравлический или тросовый) воздействует на выжимной подшипник, который перемещает лепестки пружины. Усилие на педали для гоночных модификаций может достигать 50–80 кгс, что требует физической подготовки водителя. Для уличных машин применяют усиленные сервоприводы.
2.2. Ведомый диск
Ведомый диск состоит из стальной основы (лепестковый или сплошной ступицы) и фрикционных накладок. Основа диска вырезается из листа пружинной стали 65Г лазерной резкой. Лепестковая конструкция обеспечивает упругость при включении, снижая ударные нагрузки на трансмиссию.
Ступица диска соединяется с первичным валом коробки передач через шлицевое соединение. Шлицы имеют высокий класс точности (H7/g6) для минимизации люфта. В прецизионных гоночных дисках допускается люфт не более 0.05 мм, против 0.2 мм у серийных образцов.
Толщина диска строго регламентирована конструкцией корзины. Допустимая разница в толщине между новым диском и маховиком не должна превышать 0.15 мм. Превышение этого параметра ведет к неполному выключению сцепления (ведению).
2.3. Керамические фрикционные накладки
Накладки представляют собой композитный материал на основе керамического волокна (оксид алюминия, карбид кремния). Связующим веществом выступают полиамидные смолы с включением медной стружки для отвода тепла. Коэффициент трения лежит в диапазоне 0.45–0.65.
Технология производства включает горячее прессование при температуре 350–400°C и давлении 15–20 МПа. Микроструктура материала содержит поры для отвода газов при нагреве. Температура работоспособности достигает 600–700°C, кратковременно — до 900°C.
Отсутствие органических волокон исключает фединг (снижение трения при нагреве). Это критически важно для спортивного применения, где температуры в зоне контакта превышают 400°C. Износ керамики абразивный, продукты износа представляют собой мелкодисперсный порошок.
Толщина накладок варьируется от 3 до 5 мм в зависимости от модели. Допустимый износ составляет не более 1 мм от номинала. Дальнейшая работа ведет к контакту стальной основы диска с маховиком, вызывая невозможность передачи момента.
3. Принцип работы
Передача крутящего момента осуществляется за счет силы трения между поверхностями маховика, накладок ведомого диска и нажимного диска корзины. Диафрагменная пружина создает осевое усилие, прижимающее пакет деталей. Коэффициент трения пары «керамика-чугун» обеспечивает передачу момента без проскальзывания в номинальном режиме.
Процесс включения делится на три фазы: выборка зазора, частичное касание и полное прижатие. На фазе частичного касания происходит регулируемая пробуксовка. Длительность этой фазы напрямую влияет на износ накладок. У керамических дисков допустимая скорость скольжения выше, чем у органических, за счет термостойкости.
Выключение происходит путем сжатия диафрагменной пружины выжимным подшипником. Усилие от подшипника передается на внутренние лепестки пружины, которые деформируются, отводя нажимной диск от ведомого. Зазор между накладками и маховиком/нажимным диском должен составлять не менее 0.5 мм для полного размыкания.
При передаче момента происходят упругие деформации всех элементов. Величина деформации входит в расчетный люфт трансмиссии. Из-за высокой жесткости керамической накладки упругая деформация диска минимальна, что повышает четкость включения, но увеличивает ударные нагрузки на шестерни.
4. Технические характеристики
4.1. Физико-механические параметры
Передаваемый крутящий момент для типовой спортивной корзины диаметром 240 мм составляет 500–700 Нм. Для гоночных модификаций с диаметром 260 мм момент достигает 900–1200 Нм. Момент инерции ведомого диска — 0.015–0.030 кг·м².
Собственная частота колебаний диска лежит в диапазоне 80–120 Гц. Это совпадает с гармониками коленчатого вала на оборотах 4800–7200 об/мин. Для гашения резонансных явлений применяются многоступенчатые демпферы с переменной жесткостью.
Диапазон рабочих температур накладок: от -40°C до +600°C. При температурах ниже -20°C коэффициент трения снижается на 15–20% до полного прогрева. Теплопроводность керамики составляет 15–25 Вт/(м·К), что выше, чем у органики.
Масса типового комплекта (корзина + диск) составляет 12–18 кг. Для гоночных карбон-керамических систем масса снижается до 8–10 кг. Разброс массы обусловлен толщиной маховика и размерами корзины.
4.2. Эксплуатационные параметры
Усилие на педали сцепления для гидравлического привода: 300–450 Н. Для тросового привода: 400–600 Н. Ход педали до полного выключения — 120–150 мм. Регулировка свободного хода обязательна каждые 5000 км.
Скорость износа накладок в городском цикле: 0.1–0.2 мм на 1000 км. На треке при агрессивных стартах: до 0.5 мм за 10 стартов. Индикатором износа служит уменьшение толщины диска и снижение точки выключения.
Максимальная частота вращения на холостом ходу для ведомого диска: 6500–8000 об/мин. Превышение критического оборота ведет к разрушению шлицевого соединения из-за центробежных сил. Дисбаланс диска не должен превышать 5 г·см.
5. Конструктивные особенности и модификации
Многодисковые системы применяются для передачи моментов свыше 1000 Нм. Конструкция включает два или три ведомых диска с промежуточными стальными кольцами. Такая схема увеличивает суммарную площадь трения без роста диаметра корзины.
Системы с центральной пружиной (MAR) используют одну мощную винтовую пружину вместо диафрагменной. Это снижает усилие на педали на 20–30% при сохранении высокого нажимного усилия. Недостаток — большая масса и инерционность.
Карбон-керамические диски применяются в суперкарах. Основа диска — углепластик, накладки — углерод-карбидокремниевый композит. Коэффициент трения достигает 0.7–0.8 при температуре 500°C. Срок службы таких дисков доходит до 10000 км при трековой эксплуатации.
Версии с регулируемым усилием прижатия позволяют изменять характеристики под стиль вождения. Регулировка осуществляется перемещением шайб под пружину или заменой набора лепестков. Такие системы требуют квалифицированной настройки.
5.1. Системы охлаждения
Для гоночных автомобилей используется принудительное охлаждение сцепления потоком воздуха. Воздуховоды подводят холодный воздух к корзине через вырезы в картере сцепления. Эффективность охлаждения оценивается в 30–50% снижения температуры на поверхности трения.
В некоторых конструкциях применяется масляное охлаждение через каналы в маховике. Масло циркулирует по каналам, охлаждая нажимной диск. Такие системы характерны для автомобилей класса GT3 и LMP.
6. Диагностика и неисправности
Основные признаки неисправности: пробуксовка под нагрузкой, вибрации при включении, затрудненное переключение передач, посторонние шумы. Пробуксовка определяется по увеличению оборотов двигателя без разгона. Допустимая пробуксовка — не более 0.5 секунды при полном нажатии педали.
Износ керамики оценивается по толщине накладок. Критическое значение — менее 2.5 мм. Появление металлического звона при включении свидетельствует о касании стальной основы диска. Коробление нажимного диска проверяется индикатором часового типа (допуск 0.1 мм).
Повреждение шлицов ступицы выявляется по характерному стуку при трогании. Демонтаж обязателен для визуальной инспекции. Износ шлицев более 0.3 мм требует замены диска. Хрупкое разрушение керамики возможно при перегреве свыше 950°C или попадании масла.
Нарушение параллельности плоскостей маховика и нажимного диска вызывает пятнистый износ. Проверка выполняется на стенде с поворотным столом. Отклонение более 0.05 мм корректируется проточкой маховика.
7. Маркировка и идентификация
Керамические диски маркируются гравировкой на ступице. Обозначение включает: диаметр диска (мм), количество накладок, тип фрикционного материала (C — ceramic). Пример: S210C4 — диск диаметром 210 мм, керамика, 4 лепестка.
Корзины маркируются по усилию прижатия. Обозначение может указывать класс — HD (heavy duty) или R (race). Усилие указывается в килограммах-силе (кгс). Например: K600HD — корзина с усилием 600 кгс, усиленная.
Цвет накладок варьируется от светло-серого до черного в зависимости от состава. Наличие темных включений (графит) снижает коэффициент трения на 10–15%. Чисто белые или бежевые оттенки указывают на высокое содержание оксида алюминия.
8. Условия эксплуатации и ресурс
Рекомендуемая температура масла в двигателе перед стартом — не менее 50°C. Холодный пуск с пробуксовкой резко сокращает ресурс. Температура масла в трансмиссии не должна превышать 100°C.
Для уличной эксплуатации рекомендована пробуксовка не более 2 секунд при трогании. При трековой гонке разрешается пробуксовка до 4 секунд для контроля заноса. Превышение ведет к перегреву и разрушению.
Регламент техобслуживания: проверка зазора — каждые 10000 км. Регулировка свободного хода — по мере необходимости. Замена накладок — при уменьшении толщины на 1 мм. Полная замена диска — до износа шлицов.
9. Сравнение с иными типами сцеплений
| Параметр | Органическое | Керамическое | Металлокерамика |
|---|---|---|---|
| Коэффициент трения | 0.30–0.40 | 0.45–0.65 | 0.40–0.50 |
| Рабочая температура | до 250°C | до 600°C | до 450°C |
| Усилие на педали | 200–300 Н | 400–600 Н | 350–500 Н |
| Сопротивление федингу | Низкое | Высокое | Среднее |
10. Заключение
Конструкция керамического сцепления характеризуется высокой механической и термической нагрузкой на все элементы. Материалы и геометрия компонентов оптимизированы для работы в условиях гоночных режимов. Ресурс ограничен износом керамики и усталостью пружин.
Применение керамики оправдано при крутящем моменте свыше 400 Нм и необходимости частых пиковых нагрузок. Для повседневной эксплуатации на маломощных автомобилях износ будет неоправданно высоким. Выбор должен базироваться на расчете сил трения и теплового баланса.
Техническое обслуживание требует квалификации, нетерпимо к ошибкам регулировки. Залог долговечности — соблюдение зазоров и контроль температуры. Использование неоригинальных накладок снижает эффективность на 30–50%.
Стоит также упомянуть следующие важные понятия: ведомый диск, корзина сцепления, нажимной диск, керамический фрикционный материал, демпферные пружины, выжимной подшипник, диафрагменная пружина, шлицевое соединение, теплоотвод и термостойкость.
В чем основное отличие керамического сцепления от обычного органического?
Главное отличие заключается в материале фрикционных накладок. В керамическом сцеплении используются композитные составы с керамическими волокнами, которые обладают гораздо более высокой термостойкостью и коэффициентом трения. Органические накладки мягче, стираются быстрее и теряют эффективность при перегреве, в то время как керамика выдерживает экстремальные температуры без потери сцепных свойств.
Из каких основных элементов состоит конструкция керамического сцепления?
Конструкция включает в себя те же базовые узлы, что и обычное сцепление: ведомый (корзина с нажимным диском и диафрагменной пружиной), ведомый диск (с керамическими накладками) и выжимной подшипник. Однако часто лепестки нажимного диска и демпферные пружины ведомого диска усиливаются и изготавливаются из более прочной стали, так как керамическое сцепление передает значительно больший крутящий момент и создает более жесткие ударные нагрузки.
Почему керамическое сцепление работает рывками и имеет «жесткий» характер?
Это связано с двумя факторами. Во-первых, высокий коэффициент трения керамики обеспечивает почти мгновенное схватывание дисков, что исключает плавное проскальзывание в момент старта. Во-вторых, конструкция часто использует более жесткие демпферные пружины и многодисковые схемы, чтобы уменьшить износ от резких нагрузок. Для плавного тронания требуется привычка и точная работа педалью газа, иначе неизбежны рывки.
Как конструкция ведомого диска влияет на его ресурс?
Керамические накладки сами по себе очень износостойки, но сложность в том, что они жесткие и не притираются. Поэтому конструкция ведомого диска должна иметь сотовую или сегментированную структуру накладок для отвода продуктов износа и предотвращения растрескивания. Кроме того, для увеличения срока службы часто используется конструкция «race spec» (спортивная спецификация) с увеличенной толщиной накладок и более жесткими заклепками крепления.
Обязательно ли менять маховик при установке керамического сцепления?
Обычно да, особенно на форсированных автомобилях. Конструкция керамического сцепления создает гораздо более высокие ударные нагрузки на поверхность маховика, чем органика. Стандартный чугунный маховик может быстро покрыться синевой, закалиться или получить трещины. Производители часто рекомендуют устанавливать облегченный стальной или биметаллический маховик, либо обновлять заводской при каждой замене сцепления, иначе ресурс новой керамической системы резко падает.
