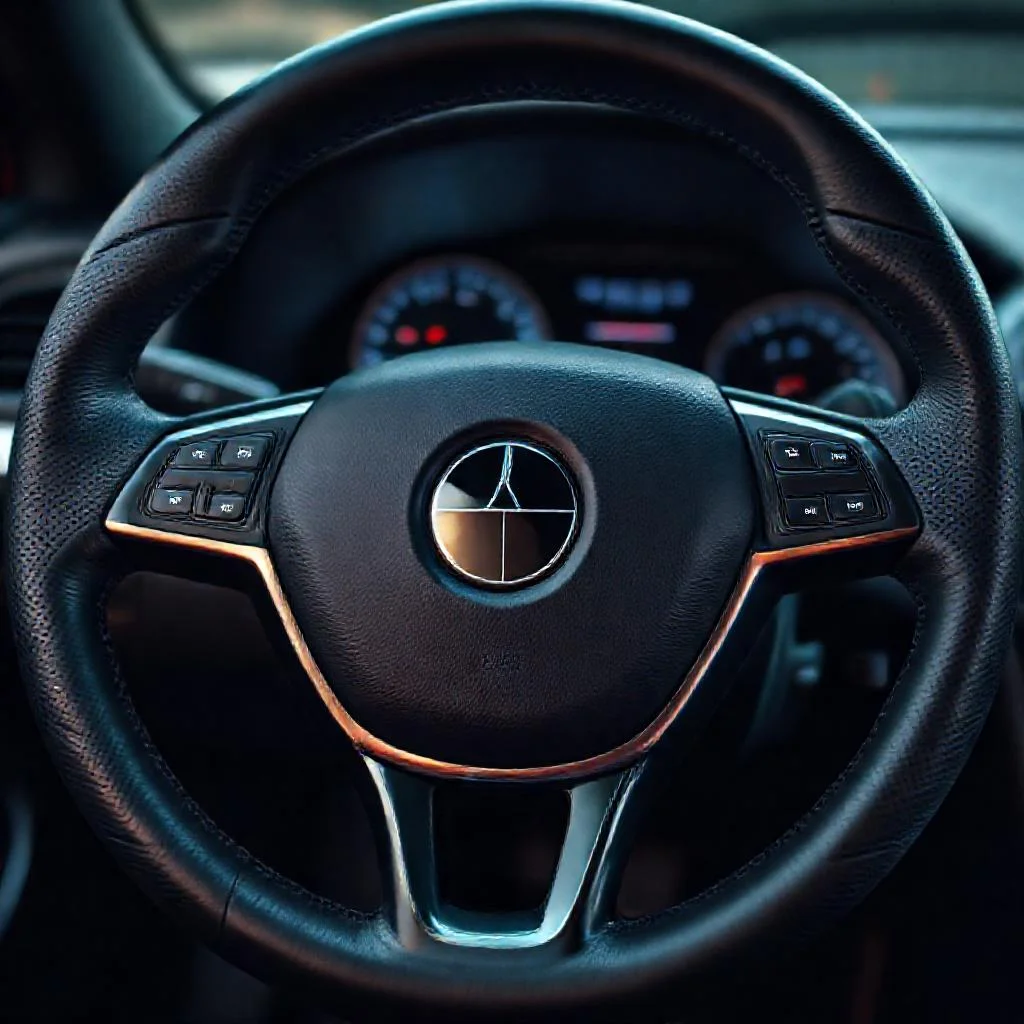

Установка кнопок управления магнитолой на рулевое колесо

Данная инструкция предназначена для автомобилей, не имеющих заводских кнопок на руле, но с поддержкой этой функции в магнитоле. Установка требует аккуратности и базовых навыков работы с электрикой. Перед началом убедитесь, что приобрели совместимый комплект кнопок и адаптерный провод (CAN-bus или резистивный). Отключение аккумулятора обязательно! Несоблюдение полярности может повредить блок управления подушкой безопасности.

Необходимые инструменты и материалы

• Комплект кнопок для руля (специфичный для модели авто).
• Адаптерный провод управления (резистивный или CAN-Bus интерфейс).
• Набор торксов (T20, T25, T30) и звездочек для снятия руля.
• Съемник руля (стандартный или самодельный из двух болтов М6/М8).
• Изолента, термоусадка, стяжки.
• Мультиметр для проверки целостности цепей.
• Отвертка с плоским жалом (для поддевания клипс).
• Маркер или малярный скотч для меток.

Пошаговый алгоритм действий

1. Подготовка и отключение аккумулятора. Снимите минусовую клемму с АКБ. Выждите 15-20 минут для разряда конденсаторов подушки безопасности. Никогда не работайте с рулем при подключенном питании.
2. Демонтаж подушки безопасности. Найдите отверстия с тыльной стороны руля (обычно закрыты заглушками). Используйте отвертку, чтобы отжать пружинные защелки. Аккуратно снимите подушку и отключите желтый разъем. Положите ее в безопасное место лицевой стороной вверх.
3. Снятие рулевого колеса. Открутите центральную гайку (ключом на 21-24, усилие большое). Установите руль строго прямо и сделайте метки на ступице и валу маркером. Используйте съемник, чтобы стравить руль с шлицев. Вынимайте руль плавно, не повредив шлейф (clock spring).
4. Монтаж кнопок и проводки. Закрепите новый блок кнопок на штатных местах (обычно винты или защелки). Проложите провод от кнопок вдоль заводского жгута. Подключите проводку к контактам на руле — используйте схему из комплекта. Адаптерный провод разместите внутри ступицы, оставив запас для поворота.
5. Установка руля на место. Совместите метки на валу и ступице. Наденьте руль до упора и закрутите гайку (момент затяжки 40-50 Нм для большинства авто). Убедитесь, что проводка не пережата и не мешает вращению.
6. Подключение подушки безопасности и проверка. Подсоедините желтый разъем к подушке. Установите ее на место, защелкнув фиксаторы. Подключите аккумулятор. Включите зажигание, проверьте, что индикатор подушки безопасности погас.
7. Настройка магнитолы. Войдите в меню магнитолы, найдите раздел «Настройка клавиш» или «Steering Wheel Control». Нажмите каждую кнопку на руле и назначьте ей функцию (громкость, трек, режим). Сохраните настройки.

Советы и нюансы

В автомобилях с CAN-шиной обязательно используйте специализированный CAN-Bus адаптер, иначе кнопки не будут работать. Если магнитола не поддерживает «обучение» кнопок, приобретите универсальный ИК-приемник с пультом.

Перед затяжкой гайки убедитесь, что спиральный шлейф (clock spring) не провернут. Если он повернут до упора — сломается при повороте руля. Проверьте шлейф вручную, вращая его от крайнего левого до крайнего правого положения без перекосов.

Не используйте китайские кнопки без согласования резисторов — они часто имеют неподходящие значения сопротивления. Измерьте сопротивление каждой кнопки мультиметром и сравните со спецификацией вашей магнитолы. При несовпадении подберите резисторы последовательно или параллельно.

После сборки выполните тест-драйв на низкой скорости. Убедитесь, что кнопки срабатывают в любом положении руля. Если появляются сбои при повороте, это указывает на перегиб проводки или неправильно зафиксированный шлейф.

Ключевые термины и узлы, которые необходимо знать при самостоятельной установке кнопок управления магнитолой на рулевое колесо:

Какие инструменты и материалы понадобятся для установки?

Для установки обычно требуются: набор торкс-ключей (звездочек, часто T20 или T25), набор плоских отверток для поддевания пластика, изолента или термоусадка, разъемы/клеммы «мама-папа» (если штатная проводка не предусмотрена), мультиметр для проверки целостности цепей и сам блок кнопок с комплектным шлейфом или адаптером.

Нужно ли отключать аккумулятор перед началом работ?

Да, это обязательно. Перед любыми манипуляциями с подушкой безопасности и проводкой руля нужно снять минусовую клемму с аккумулятора и подождать 5–10 минут. Это предотвратит случайное срабатывание подушки безопасности и короткое замыкание электроники.

Как снять подушку безопасности на руле, не повредив её?

Сначала убедитесь, что аккумулятор отключен. Затем с тыльной стороны рулевого колеса (обычно с двух сторон) найдите отверстия для доступа к защелкам. Вставьте тонкую отвертку (или специальный ключ) и отожмите пружинные фиксаторы подушки. После отщелкивания аккуратно отключите разъем подушки (желтый штекер) и выньте её. Важно не ронять подушку и не класть её лицевой стороной вниз.

Как подключить кнопки, если на руле нет штатной проводки?

В этом случае придется проложить дополнительную проводку. Чаще всего используется специальный адаптер (интерфейс) с «катушкой» (часы руля, контактный шлейф), который подключается к магнитоле через CAN-шину или аналоговые провода. Если адаптера нет, нужно аккуратно припаять или обжать контакты на существующий шлейф руля, подключив провода к пинами на разъеме магнитолы согласно схеме (обычно используются провода управляющего сопротивления или CAN-H и CAN-L).

После установки кнопки не работают — что делать в первую очередь?

1. Проверьте, правильно ли подключен шлейф руля (контактная катушка) — часто его не до конца фиксируют или повреждают при сборке. 2. Убедитесь, что в настройках головного устройства (магнитолы) активирована опция «кнопки на руле» и выбран правильный протокол (например, Pioneer или Sony). 3. Мультиметром проверьте, есть ли напряжение на кнопках (обычно 5 В) и замыкается ли цепь при нажатии. 4. Переподключите разъем питания магнитолы — иногда контакт «сброса» не срабатывает.
