Остаточную толщину тормозного диска меряют не “для галочки”, а чтобы прогнозировать запас по износу и управлять риском перегрева/биения. Точный штангенциркуль (лучше с глубиномером и разрешением 0,01 мм) позволяет снять адекватные цифры даже в условиях изношенной поверхности, когда микрометр по цене и допускам “вроде бы” точнее, но добраться им сложнее. При этом главный врахатор — геометрия: диск изнашивается не равномерно, на рабочей кромке образуется буртик, а на радиусах толщина может отличаться на десятые доли миллиметра.
Что именно нужно измерять: “толщина в точке” и “минимальная остаточная”
Корректная практика — ориентироваться на минимальную остаточную толщину в зоне максимального износа. На практике под колодкой формируется дорожка контакта, и именно там толщина обычно самая маленькая. Диск может иметь:
- износ с клином по причине перекоса скобы/направляющих;
- износ с “волной” при перегреве;
- буртик в краю дорожки, где обычный замер “по верхам” будет завышать остаток;
- локальные провалы после работы с ржавчиной или заедания колодки.
Поэтому штангенциркулем нужно целиться не “в среднюю толщину”, а в минимальную. Для расчетов и решения “менять/не менять” используйте регламентную минимальную толщину, которая обычно выбита на диске (или в мануале). Часто она отличается от номинальной на 2–4 мм в зависимости от модели, а допустимая граница может быть, например, 20,0 мм при номинале 22,0 мм.
Инструмент: какой штангенциркуль действительно годится
Ключевые требования
- Разрешение 0,01 мм (для точного считывания даже при “мокрой” грязи);
- Наличие глубиномера (или выдвижной планки), чтобы мерить по ступеньке/углублению без “попадания” на буртик;
- Плоские, хорошо сведённые губки без люфта;
- Нормальная повторяемость: разница повторных измерений на одной и той же точке не должна уходить за 0,02–0,03 мм.
Калибровка перед работой
На практике “точный” штангенциркуль иногда является точным только на бумаге. Перед замерами выполните два коротких теста:
- Проверка нуля: сомкните губки — индикатор/шкала должны показывать 0,00 мм.
- Проверка по мерному блоку или проставке: если есть набор калибровочных пластин 10/20/25 мм, снимите 2–3 показания. Отклонение 0,03 мм и больше — повод не опираться на цифры или хотя бы вводить поправку (лучше — заменить инструмент/в сервис).
Подготовка диска: почему “просто протереть” недостаточно
Тонкий слой грязи, особенно в зоне буртика, добавляет систематическую ошибку. Оптимальная подготовка — механически убрать налипшее и затем обезжирить. Конкретный рабочий подход:
- Снимите колесо, зафиксируйте авто на ровной площадке, не полагайтесь на домкрат один.
- Очистите диск в зоне дорожки контакта колодок металлической щёткой (мягко, без глубоких царапин, которые позже цепляют губки).
- Обезжирьте (тормозная химия/изопропанол). На мокрой плёнке масла штанген “плавает”.
- Проверьте буртик: если он выраженный, измерение “по внешней кромке” даст завышение остаточной толщины.
Где мерить: схема точек и сколько замеров делать
Минимум достигается не всегда в одном секторе. Поэтому делайте серию измерений по окружности. Практическая схема:
- Разметьте условно диск на 4–6 секторов (через ~60° или через 90°).
- В каждом секторе измерьте минимум в 2 точках по радиусу: ближе к внутренней границе дорожки и ближе к внешней.
- Если есть клин/неровность — увеличьте плотность замеров: добавьте 1–2 сектора ближе к “самому тонкому” месту по визуальному ощущению.
В сумме это обычно 8–14 измерений. Цель — поймать минимальную цифру. Записывайте не “одно число”, а набор и отметку сектора. На реальном ремонте это экономит время: по разнице радиуса видно характер износа и можно сразу проверить причины (направляющие, перекос суппорта, деформация скобы).

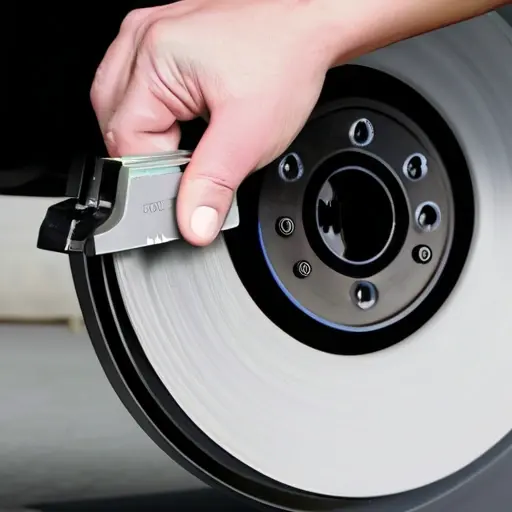

Техника замера штангенциркулем: как не промахнуться мимо буртика
Классический замер толщины
Замер “как есть” между двумя сторонами диска подходит, когда буртик минимальный и контактная дорожка сформирована относительно плоско. Упор губок должен быть на чистой рабочей плоскости, а не на грязевых наплывах или на кромке, где толщина меняется скачком.
Замер в зоне ступеньки (когда буртик выраженный)
Если на диске есть заметная ступенька, используйте глубиномер или торцевую грань губок, чтобы “перейти” через буртик и зацепиться за плоскость изношенного участка. Иначе получится ситуация: вы измеряете не остаточную толщину, а толщину выше буртика (то есть ошибочно завышаете ресурс).
Рабочий признак правильного зацепа: губки должны стоять стабильно, без качания, а контактные точки должны быть в зоне, куда реально приходила колодка.
Пошаговый алгоритм точного измерения
- Очистите диск до металла на зоне дорожки контакта и вокруг буртика (минимум 2–3 см по радиусу с каждой стороны).
- Обезжирьте и дайте высохнуть.
- Проверьте ноль штангенциркуля.
- Проведите предварительный осмотр: найдите “где темнее/матовее” и где есть буртик. Обычно это будет зона максимального износа.
- Выберите 4–6 окружных секторов и в каждом секторе сделайте 2 измерения по радиусу (внутренняя и внешняя границы дорожки).
- Для каждого измерения обеспечьте одинаковую манеру постановки губок: плоскость губок параллельна рабочей плоскости диска, без перекаса под углом.
- Если буртик цепляет губки — используйте глубиномер/торец для точного зацепа под ступенькой.
- Снимите показания, округляйте по шкале штангенциркуля и записывайте до сотых долей (например, 20,63 мм).
- После серии измерений определите минимальную толщину и сравните с минимально допустимой по спецификации диска.
- Если разница между секторами превышает 0,20–0,30 мм, это повод подозревать неравномерный износ: измерять причины уже в диагностике (направляющие, износ втулок, перекос суппорта).
Числа, которые встречаются в реальности: как интерпретировать результат
Типичный профиль износа для легкового авто: номинал 22,0 мм, “минималка” 20,0 мм. При пробеге, скажем, 70–90 тыс. км часто видна цифра около 20,5–21,0 мм. Но если вы получили:
- 20,05–20,20 мм в одном секторе при номинале 22,0 мм — диск на грани замены, лучше менять комплектом (диски и колодки по состоянию);
- разброс по окружности 0,40 мм и более — вероятен перекос/заедание, даже если “средняя” толщина выглядит нормальной;
- неожиданно высокая остаточная толщина 1–2 мм выше ожидаемого ресурса — проверьте, не меряете ли вы выше буртика или на участке, где колодка не работала.
Лайфхак из практики: как быстро “поймать” минимум без лишних десятков измерений
Лайфхак: после очистки диска возьмите мелкую штанген-сторону как “щуп” и сделайте два прохода по окружности, медленно поворачивая колесо рукой. Цель — почувствовать место, где губки садятся глубже (обычно там буртик “проваливает” контакт на рабочую плоскость). Отметьте сектор мелом и дальше делайте полноценные замеры только в 2–3 самых вероятных секторах плюс один контрольный в противоположной стороне. Так вы сокращаете общее число измерений примерно в 2–3 раза, а шанс промахнуться по минимуму падает почти до нуля.
Частые ошибки при измерении штангенциркулем
- Измерение по грязному буртику: цифра получается завышенной на 0,3–0,8 мм, что критично при допуске в 1–2 мм.
- Снятие показаний “по краю” дорожки вместо плоскости, куда реально прижималась колодка: получаете толщину выше фактического износа.
- Постановка губок под углом: штанген начинает “играть”, появляется ошибка 0,05–0,10 мм и больше (особенно на дисках с коррозионными микрорёбрами).
- Недостаточная очистка: тонкая ржавчина может поднять контактные точки и исказить минимум.
- Неучёт разницы по радиусу: на одной стороне дорожки толщина может отличаться от другой на 0,2–0,4 мм при клине.
- Нет повторяемости измерений: сняли одно число и “поверили” — в реальности лучше фиксировать минимум из 2–3 повторов в точке.
Сравнение: штангенциркуль vs микрометр vs индикатор
| Метод | Точность/поведение | Что реально удобно мерить | Риск ошибки |
|---|---|---|---|
| Точный штангенциркуль | Обычно 0,01 мм считывание; точность упирается в постановку губок | Остаточная толщина по минимуму с серии замеров | Высокий, если измерять по буртику или под углом |
| Микрометр | Стабильнее на плоских участках, но требует аккуратного контакта | Локальные измерения в ровной зоне без ступенек | Средний: сложно подобрать точку при буртике и грязи |
| Индикатор биения (не толщина, а геометрия) | Отлично показывает деформации/поводки | Биение/поводок, косвенно влияющее на ресурс и распределение износа | Низкий для биения, но не заменяет толщину |
Когда стоит расширить диагностику после замера
Замер остаточной толщины — это часть решения. Если вы нашли диск около минимально допустимой толщины, дальше разумно проверить сопряжённые признаки:
- Неравномерность износа: если есть “ступенька” и разные толщины на внутренней/внешней стороне — проверьте направляющие, пыльники, посадку колодок.
- Следы перегрева: локальные темные пятна, микротрещины, запах после движения — ресурс по факту уменьшается быстрее, чем “по толщине”.
- Биение: если индикатор показывает скачки, диск мог получить деформацию, а колодки работали неравномерно.
Точная методика штангенциркулем сводится к одной мысли: вы измеряете не “геометрическую толщину диска в среднем”, а минимальную остаточную толщину в рабочей зоне, где колодка реально снимала материал. Дайте себе дисциплину по точкам, защитите измерение от буртика и фиксируйте серию значений — и результат будет пригоден для решения по замене, а не просто для записи в блокноте.
| остаточная толщина тормозного диска | измерение штангенциркулем | точный штангенциркуль для тормозов | контроль износа диска | предел минимальной толщины |
| параллельность губок штангенциркуля | калибровка нуля и точность отсчета | измерение в зоне рабочей колодки | измерение биения и толщинометрия по окружности | температурная компенсация перед замером |
Как правильно замерить остаточную толщину тормозного диска штангенциркулем?
Измеряйте толщину в нескольких точках по окружности (минимум 3–4), выбирая зоны без явных следов повреждений. Штангенциркулем фиксируйте наружную рабочую кромку и внутреннюю рабочую плоскость диска (по фактической опорной поверхности колодки), записывайте минимальное значение.
Где именно на диске делать измерения, чтобы получить корректный результат?
Замеряйте в зоне рабочей дорожки колодки, где есть износ. Для точности используйте места на одинаковой глубине относительно края диска и избегайте участков с буртиком, скосом, ржавчиной на наружной кромке и следами от ремонта.
Почему при измерении штангенциркулем важно брать минимальное значение толщины?
Износ диска обычно не равномерен из‑за биений, неравномерного прижима колодок и перегрева. Минимальная остаточная толщина определяет фактический безопасный ресурс, а показание в «ровной» зоне может быть выше нормы.
Насколько точен замер штангенциркулем и как избежать ошибок?
Точность зависит от шага шкалы/дисплея и правильного прижима губок. Используйте чистые контактные поверхности, держите штангенциркуль параллельно плоскости диска, не «перескакивайте» на кромки и всегда контролируйте, что губки касаются именно рабочих поверхностей.
Что делать, если результаты сильно отличаются по разным точкам?
Если разница заметно превышает ожидаемую (обычно несколько десятых миллиметра для нормального износа), диск, вероятно, имеет неравномерный износ или биение. Повторите замеры в тех же контрольных точках после очистки, а при подтверждении — проверьте состояние суппорта/направляющих и при необходимости замените диск согласно допускам производителя.
