Электромагнитная муфта полного привода обычно живёт ровно до тех пор, пока не начинает «подъедать» подшипник: рост осевого/радиального люфта, выработка дорожек, питтинг, перегрев смазки и, как следствие, ускоренная деградация пакета сцепления. Замена подшипника в этом узле — не просто «поменять деталь», а восстановить геометрию посадок, микрореологию смазки и кинематику работы муфты. Если сделать поспешно, муфта снова начнёт вибрировать на 30–60% нагрузки, а по диагностике появятся ошибки по буксованию/отклонению момента — даже при новом подшипнике.
Устройство узла и что именно ломает подшипник
В электромагнитной муфте ключевой проблемой становится подшипниковый узел между корпусом и рабочими элементами (ротор/ступица/промежуточный вал — в зависимости от конструкции). Типичные признаки из практики сервиса:
- Рывки при трогании в режиме полного привода, особенно после прогрева (когда смазка уже стала «жидче»).
- Гул/шум в определённом диапазоне скоростей (чаще 40–90 км/ч), усиливается при включении нагрузки.
- Следы перегрева на наружных поверхностях корпуса подшипника: потемнение, «подсевшая» краска, запах выгоревшей смазки.
- Нагар/мелкая стружка рядом с картером привода (признак того, что подшипник уже начал разрушать дорожку и гонять микрочастицы по узлу).
Тонкость: подшипник в муфте работает не в «идеальном» режиме. Электромагнитная нагрузка создаёт переменную тягу, а рабочие зазоры меняются от теплового расширения. Поэтому даже небольшой перекос при сборке (например, из-за неправильной запрессовки или грязи на посадочной) быстро приводит к повторной выработке.
Когда замена подшипника действительно нужна, а когда симптом другой
Замену делаем после проверки причин, иначе подшипник может быть «жертвой», а не причиной:
- Проверить состояние ротора/ступицы на биение: если присутствует ощутимый дисбаланс, новый подшипник будет нагружаться неравномерно.
- Проверить состояние контактных поверхностей и толщины пакета (если конструкция муфты допускает косвенную оценку через сервисные окна/датчики).
- Оценить состояние уплотнений и каналов смазки: при подсосе влаги подшипник «умирает» раньше графика (обычно через 20–40 тыс. км в тяжёлых условиях).
Минимальный диагностический набор перед разборкой: индикатор часового типа (0,01 мм), микрометр/нутромер (шаг 0,01–0,02 мм), щупы 0,05–1,00 мм, термопаста/тепловизор (по возможности), а также эндоскоп для оценки загрязнения.
Подготовка: инструменты, оснастка и расходники
Для качественной замены подшипника в электромагнитной муфте критичны не «универсальные» ключи, а правильная оснастка:
- Съёмник/пресс для снятия и установки подшипника без удара (обычно лучше гидравлический или винтовой пресс с адаптерами по наружному/внутреннему кольцу).
- Стяжка/оправки для запрессовки строго по направлению посадки.
- Динамометрический ключ (диапазон 5–150 Н·м — под разные крепежи).
- Обезжириватель, безворсовые салфетки, тонкий абразив только при строгой необходимости (например, с снятием микрозадиров, но без «завала» посадки).
- Термостойкая смазка (тип и вязкость — строго по спецификации производителя муфты или по подтверждённой замене; ориентиры по практике: силиконовая/синтетическая термостойкая — при наличии, но главное, чтобы держала вязкость при 120–160°C).
- Сальники/уплотнители: в 90% случаев рационально менять вместе с подшипником, если они уже контактировали с перегретой смазкой или подверглись выдавливанию.
Снятие узла и разборка без разрушения посадок
Типовая последовательность в ремонтной практике:
- Зафиксировать автомобиль, снять защиту, обеспечить доступ к муфте (в некоторых компоновках нужен частичный демонтаж выхлопа/теплоэкрана).
- Снять разъёмы датчиков/проводки и отметить ориентацию корпусов/крышек (маркером или керном по неответственным местам).
- Разгрузить крепёж равномерно: ослабление «звездочкой» уменьшает перекос крышки и нагрузки на подшипник.
- Снять ротор/ступицу по направляющим с контролем биения и положения распорных элементов.
- Дальше — работа с подшипником: выпрессовка только через правильную опору (не через внутреннее кольцо, если собираетесь снимать по наружной обойме, и наоборот).
Критично: запрещены удары молотком по обоймам. Даже микротрещина на дорожке после удара даст «пятна» в течение следующих 5–10 тыс. км — и ремонт повторится.
Измерения перед установкой нового подшипника
Если установка «на глаз», вы гарантированно получите перекос или неправильный натяг. Перед запрессовкой измеряют:
- Диаметр посадочного места в корпусе (обычно в диапазоне точности 0,01–0,03 мм по факту износа).
- Диаметр посадки на валу/ступице.
- Овальность и конусность посадок.
- Состояние канавок под стопорные кольца/буртики (повреждение этих элементов часто приводит к микросмещению подшипника).
Проверка: после очистки посадок подшипник должен входить без перекоса. Если требуется заметное усилие «на перекос», это признак загрязнения, заусенцев или деформации корпуса.
Пошаговый алгоритм замены подшипника электромагнитной муфты полного привода
- Отключить питание привода, снять напряжение с разъёмов и обеспечить чистоту рабочей зоны (пыль абразивна; она забивает микроканалы смазки и ускоряет износ).
- Разметить положение крышек и ротора относительно корпуса (для сохранения заводского совмещения).
- Снять узел и полностью разобрать до доступа к подшипнику. Проверить наличие дистанционных шайб и их толщины — всё должно быть разложено по порядку.
- Извлечь подшипник прессом: опираться на кольцо, через которое передаётся нагрузка при демонтаже. Контролировать отсутствие «закусывания» оправками.
- Тщательно очистить посадки: сначала растворитель, затем обезжиривание, затем продувка и сушка. Недопустим абразив на посадочных торцах.
- Провести измерение посадок и проверить, нет ли трещин/раковин/задиров. При обнаружении — оценить возможность восстановления (обычно только при наличии технологической карты на ремонтный размер; «наживую» точить посадку нельзя).
- Проверить новый подшипник: маркировка, люфт, плавность вращения. Если подшипник бракованный, это всплывёт сразу по неровности качения.

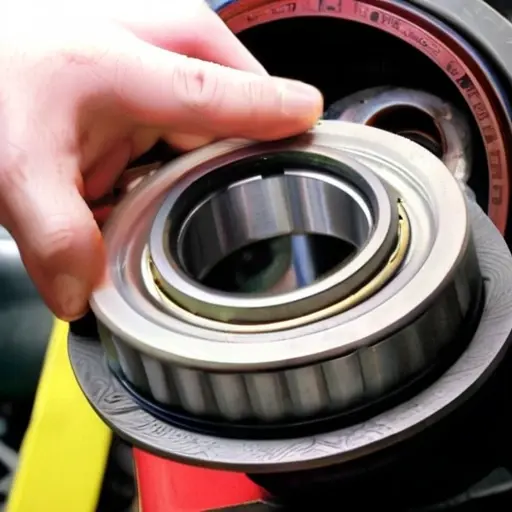

- Установить подшипник прессом с правильной оправкой (строго по торцу соответствующего кольца). Добиться полного прилегания к упору/буртику.
- Сменить уплотнители, нанести рекомендованную смазку в требуемом объёме (не «залить», а дозировать по схеме производителя).
- Собрать узел с контролем зазоров: после сборки проконтролировать осевой люфт и/или биение там, где это предусмотрено конструкцией.
- Поставить узел на автомобиль, подключить разъёмы, выполнить первичную проверку без нагрузки (прогон муфты по командам через сканер при наличии процедуры адаптации).
- После тест-драйва 20–30 км повторно проверить отсутствие посторонних шумов и корректность работы по данным диагностики (температура, ток привода, момент/буксование по доступным параметрам).
Монтаж: натяг, смазка и термоконтроль
На практике «правильный» подшипник — это только половина. Другая половина — термодинамика:
- Запрессовка подшипника при комнатной температуре иногда даёт риск получить неправильный посадочный режим, если корпус уже «сел» от перегрева. Используют метод терморасширения/охлаждения (в рамках допустимых температур для конкретного подшипника и производителя).
- Не перегревать корпус паяльником или феном с конвекцией «в лоб» — это вызывает градиент температур и деформацию геометрии. На практике лучше равномерный нагрев в контролируемой зоне (инфракрасный контроль или контактный термометр).
- Смазка: её задача — обеспечить демпфирование вибраций и защиту от питтинга. Если перелить, смазка вспенится и начнёт гонять микрочастицы; если недоложить — подшипник будет работать в полусухом режиме в первые минуты, что «прожигает» микроповерхность дорожек.
Частые ошибки
- Установка подшипника с опорой не на то кольцо: микроповреждения обоймы почти незаметны визуально, но дают шум через короткий пробег.
- Неправильная ориентация дистанционных шайб: подшипник смещается по оси на 0,2–0,5 мм, и электромагнитная часть начинает «подкусывать» в работе.
- Оставление стружки/нагара в карманах: даже 0,5–1,0 г абразива в зоне качения даёт повторный питтинг.
- Сборка без промывки посадок: остатки старой смазки с продуктами износа превращаются в абразивную пасту.
- Затяжка крепежа «в одну сторону»: крышка садится с перекосом, меняется соосность и подшипник получает паразитную осевую нагрузку.
- Отсутствие адаптации/проверки через сканер: некоторые муфты требуют сброса/обучения после вмешательства, иначе блок управления компенсирует «не ту» кинематику и снова перегревает узел.
Сравнение характеристик: что вы должны увидеть после качественной замены
| Параметр | До ремонта (типично) | После правильной замены |
|---|---|---|
| Шум/гул | Гул в диапазоне 40–90 км/ч, усиливается при включении нагрузки | Шум уходит или становится на уровне нормального фона, без «ступенчатого» усиления |
| Вибрация при трогании | Рывки/подёргивания, особенно в переходных режимах | Плавность трогания улучшается, исчезают провалы момента |
| Температура корпуса муфты | Быстрее выходит в перегрев (часто на 10–20°C выше рабочего диапазона) | Температурный режим стабильнее; пик снижается |
| Диагностические параметры по моменту | Ошибка/адаптационные корректировки по буксованию или моменту | Корректировки возвращаются к норме, ошибок меньше или нет |
| Осевой люфт | Избыточный люфт, рост при прогреве | Стабильный люфт в пределах допуска, без тенденции к росту |
Практический лайфхак из цеха
Лайфхак: перед запрессовкой нового подшипника я делаю «сухую контрольную посадку» без смазки на 10–15 секунд и сразу проверяю индикатором осевое положение относительно буртика корпуса. Если подшипник садится с разным «щелчком» по ощущению, значит есть микрозадиры/заусенцы на торце или стопорном кольце. Я не полирую «до блеска» — только снимаю заусенец и повторяю сухую посадку. Этот шаг раз за разом спасает от повторного ремонта: 0,2 мм ошибки по оси обычно дают заметный шум и ранний перегрев, даже если подшипник новый.
Финальная проверка после сборки
После установки и сборки важно не ограничиться «поехало». Нужна проверка режимов:
- Проверка на слух на прогреве: 10–15 минут работы в режиме дорожного цикла, затем короткие ускорения с включением полного привода (по командам системы).
- Контроль температуры корпуса/окружающих элементов: если есть инфракрасный контроль, сравнить с эталонной динамикой до ремонта или с нормой по регламенту.
- Диагностика сканером: смотрим ток/напряжение управления муфтой, параметры буксования и адаптационные корректировки. Если корректировки растут быстрее обычного, причина может быть в соосности или остаточном загрязнении.
Если после замены шум остаётся и усиливается при включении момента, чаще всего проблема в геометрии (биение ротора/ступицы), в уплотнениях (нештатная подача смазки/подсос грязи) или в неправильной сборке дистанционных элементов.
Замена подшипника электромагнитной муфты полного привода становится «разовым» ремонтом только тогда, когда мастер восстанавливает посадку, соосность и режим смазки, а не ограничивается заменой детали. В этом узле миллиметры и сотые миллиметра решают судьбу всего ресурса.
| подшипник электромагнитной муфты полного привода | снятие и установка подшипника | центровка ротора/якоря муфты | герметизация посадочных поверхностей | контроль осевого зазора |
| износ сальника и уплотнений | проверка сопротивления обмотки | диагностика намагничивания и срабатывания | подбор смазки и ее совместимость | момент затяжки крепежа и фиксация |
Какие признаки указывают, что пора менять подшипник электромагнитной муфты полного привода?
Обычно это гул/шум при включении привода, рывки или задержка срабатывания, повышенная вибрация, люфт валов, перегрев муфты, следы течи смазки или коррозия на посадочных местах.
Можно ли заменить только подшипник, не трогая остальную часть электромагнитной муфты?
Да, если посадочные поверхности в корпусе и на валу не изношены, нет повреждений магнитопровода/катушки и отсутствуют следы перегрева. При износе посадок подшипник повторно не “сядет” в ресурс, и узел нужно ремонтировать иначе.
Что обязательно проверить перед установкой нового подшипника?
Проверьте биение вала, состояние посадочных поверхностей (раковины, задиры, коррозия), соосность, наличие повреждений уплотнений и правильность очистки посадки. Также проверьте зазоры/осевой люфт согласно регламенту конкретной модели муфты.
Как правильно запрессовать подшипник, чтобы не повредить его и узел?
Запрессовку выполняют через подходящую оправку, передающую усилие на внешнее кольцо или внутреннее (в зависимости от конструкции посадки), без ударов по телам качения. Должна быть обеспечена чистота посадки, корректная ориентация и отсутствие перекоса при монтаже.
Нужно ли после замены подшипника выполнять адаптацию или регулировку системы полного привода?
Зависит от автомобиля: часто достаточно сброса ошибок и проверки работы по диагностике. Если в блоке управления предусмотрена адаптация/обучение муфты или присутствовали ошибки по моменту/срабатыванию, процедуру выполняют по руководству для конкретного VIN.
