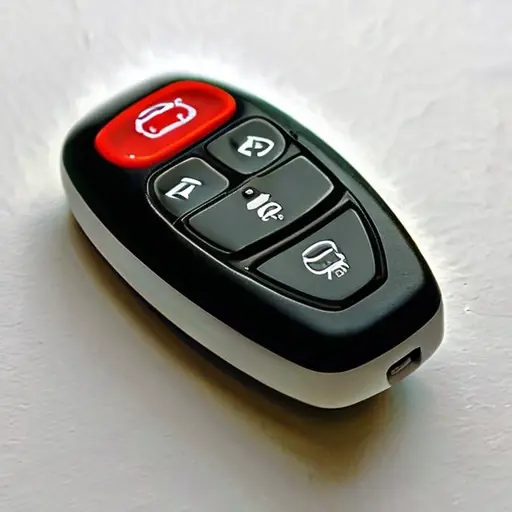

Ремонт брелока автосигнализации: замена кнопок и дисплея.

Брелок автосигнализации — это не “просто пластик с электроникой”, а миниатюрный радиомодуль с узлом питания и тонким интерфейсом пользователя. Когда в один момент клики по кнопкам “пропадают”, подсветка дисплея сходит на нет или на экране появляются полосы/мерцание, обычно причина в двух типах неисправностей: механический износ кнопочного блока и отказ/деградация дисплейного модуля (LCD/TFT) или его шлейфа. Ремонт такого брелока чаще всего сводится к замене кнопок и/или дисплея с восстановлением проводящих дорожек и корректной сборкой корпуса без перекосов.

Что обычно ломается в брелоке: кнопки, дисплей и контактная группа

Кнопки: почему “не нажимается”

Износ купола/мембраны такт-кнопки: ресурс на микроперемещениях у дешёвых купольных контактов обычно ограничен (на практике первые “провалы” часто начинаются после 1–2 лет активной эксплуатации, но зависит от частоты нажатий и влажности).
Окисление контактных площадок: следствие конденсата в кармане/салоне, особенно зимой. Окислы дают рост переходного сопротивления и “глюки” (то срабатывает, то нет).
Разрыв тонких проводников в зоне шлейфа или отрыв гибкой платы: у некоторых брелоков кнопки сидят на мембране, которая приклеена к плате; при неаккуратном вскрытии отрываются дорожки.
Проблемы с прижимом: если при сборке корпус “гуляет”, кнопка не доходит до контактной пары, и электрически она как будто не нажата.

Дисплей: симптомы отказа

Мерцание/плавающий контраст при нажатии на корпус — часто признак плохого контакта шлейфа или трещин в пайке/“скрытого” обрыва.
Полосы, “прожжённые” сегменты — микротрещины в стекле/поляризационном слое или деградация драйвера.
Погасла подсветка при сохранении изображения — обычно LED-подсветка (лента/плата) или её ограничительный резистор/транзистор.
Полностью чёрный экран — шлейф, питание дисплея (цепь DC-DC), драйвер, реже — программная часть (редко, но встречается).

Инструменты и подготовка: чтобы не добить плату

Перед разбором подготовьте рабочее место: статический коврик или хотя бы ESD-поверхность, антистатический браслет (желательно), хороший свет и лупа/микроскоп (x2–x4). Брелоки компактные, и ошибки “руками на ощупь” стоят дороже ремонта.

Набор прецизионных отверток (обычно Torx/T5–T7 или Phillips маленький).
Пластиковые медиаторы/лопатки для разжимания защёлок корпуса (без металлического “прутка” — иначе рвёте шлейф).
Паяльная станция с тонким жалом, температура обычно 300–340°C для мелкой электроники (зависит от припоя), флюс без “кислоты”.
Локальный подогрев (фен-термо/нагревательная плита) полезен при перетяжке шлейфов, но осторожно.
Мультиметр с режимом прозвонки и желательно измерение сопротивления/континюитета под нагрузкой.
Каптон-лента для фиксации плат, изопропиловый спирт (IPA 95%+) для очистки, безагрессивная кисть.
Для дисплея: донорный шлейф/аналогичный дисплей нужной ревизии (важно по маркировке, ниже поясню).

Диагностика до покупки запчастей: как не промахнуться

Кнопки: проверка без “угадывания”

Визуальный осмотр: трещины в зоне крепления мембраны, следы влаги, зелёный налёт (медь/латунь).
Прозвонка дорожек по плате: при нажатой кнопке сопротивление между нужными точками должно быть низким (ориентир: единицы–десятки ом, зависит от схемы и наличия резисторов).
Проверка “второго уровня”: иногда проблема не в кнопке, а в дорожке/пайке рядом. Если вы меняете кнопку, но шлейф окислен, эффект будет кратковременным.

Дисплей: проверка питания и шлейфа

Проверка питания дисплейной части: если стоит DC-DC, измеряйте напряжения на входе/выходе преобразователя. При “мёртвом” дисплее часто напряжение на линии отсутствует.
Контроль шлейфа: если при лёгком прижатии рукой картинка появляется/исчезает — это почти всегда механический контакт (ослабление коннектора/повреждение шлейфа).
Если есть подсветка: отдельно оценивайте её цепь. Пропала подсветка при живой информации — меняют LED/токоограничение, но иногда дисплей “уже умер”, и подсветка не спасает.

Пошаговый алгоритм замены кнопок (и что делать с коррозией)

Ниже алгоритм, который позволяет заменить кнопочный блок так, чтобы он не “разболтался” и не начал глючить после второй сборки.

Пошаговый алгоритм

Вскрытие корпуса: разжимайте защёлки по периметру. Делайте паузы — часто часть защёлок скрыта под наклейкой или под резиновой вставкой.
Сфотографируйте раскладку проводов и положения мембраны/пружин (если есть). При повторной сборке ошибка на 0,5–1 мм приводит к неполному ходу кнопки.
Очистка: если видите следы влаги/налёт — промойте IPA зоны платы и контактных площадок, затем просушите 30–60 минут при комнатной температуре. Для ускорения можно поставить в поток тёплого воздуха, но не перегревайте.
Снятие кнопочного модуля: аккуратно отсоедините мембрану/плату, которая держится на двустороннем скотче или винтовых стойках.
Подготовка посадочных мест: проверьте плоскость — если мембрана “выложена” криво, новые кнопки будут нажиматься несимметрично.
Установка новых кнопок: используйте новый клеевой слой/скотч нужной толщины, если он подразумевается конструкцией. Толщина важна: слишком толстый слой снижает прижим, слишком тонкий — кнопки начинают “упираться”.
Проверка хода: соберите корпус “в черновике” (без финального закрытия) и сделайте 20–30 циклов нажатия. Кнопки должны включаться одинаково по усилию.
Электропроверка: прозвоните цепь кнопок после установки. Если есть микроплавающий контакт — сразу видно по нестабильности сопротивления при покачивании шлейфа.
Финишная сборка: прижимайте половинки корпуса равномерно. Убедитесь, что дисплейный шлейф не натянут и не перетёрт крышкой.
Тест дальности: после сборки сделайте проверку на обычной дистанции владельца (например, 5–10 подтверждений с расстояния 10–20 м в привычных условиях). Критичные проблемы с корпусом иногда “прячутся” — например, из-за изменения экранирования и положения антенны.

Замена дисплея: нюансы по типу матрицы и шлейфа

Ключевое правило: дисплей выбирают не “по размеру окна”, а по совместимости матрицы/контроллера и разводки шлейфа. Даже при визуальной похожести различаются распиновки, напряжения подсветки, и интерфейс (SPI/параллель/индивидуальная шина). Если поставить неподходящий модуль, получите артефакты, мерцание или отсутствие изображения.

Что проверять перед заменой дисплея

Маркировка на шлейфе/контроллере: часто есть код вида “XXX-Rev” или обозначение производителя.
Количество дорожек и тип разъёма: у некоторых брелоков шлейф вставляется в ZIF-порт; у других — шлейф припаян к плате.
Назначение проводников: линии питания подсветки могут отличаться по полярности/напряжению.
Механическая совместимость: посадочные “уши” и толщина модуля, иначе крышка корпуса начинает давить на шлейф.

Сравнение вариантов ремонта дисплея

Вариант	Когда подходит	Что делается	Риски	Ожидаемый ресурс
Замена всего дисплейного модуля	Полосы, мёртвые сегменты, полное отсутствие изображения	Снятие старого модуля, перенос/подключение шлейфа, установка нового	Неподходящая ревизия, повреждение шлейфа при снятии	До следующего механического износа
Ремонт шлейфа/пайки	Симптомы “мерцает при нажатии”, пропадает при перекосе	Перепайка/восстановление пайки, чистка контактов, усиление фиксации	Если внутри дисплея деградация драйвера — эффект краткосрочный	Обычно дольше, если причина контактная
Замена подсветки	Изображение есть, но экран “без свечения”, подсветка не включается	Проверка LED/драйвера, замена LED-линейки/элемента	Сложность подбора подсветки, риск перегрева дисплея	Остаётся ресурс дисплея + ресурс LED

Частые ошибки при ремонте брелоков (и как их избежать)

Установка кнопок “как попало” без контроля толщины посадочного слоя: потом кнопки начинают либо недожимать контакт, либо наоборот залипать.
Чистка спиртом, но без просушки: остаточная влага и флюс дают утечки по дорожкам, и брелок начинает “сам” реагировать на нажатия или зависает.
Перетяжка шлейфа при сборке: он должен лежать без натяга. Натяг со временем рвёт микропроводники.
Пайка дисплейного шлейфа без снятия напряжения/без флюса: перегрев может “убить” поляризационный слой или повредить драйвер.
Игнорирование пайки на плате рядом с разъёмом дисплея: иногда проблема не в модуле, а в трещине на пятаках после удара/падения.
Проверка только “включается/не включается”, без теста по кнопкам под нагрузкой: контакт может быть нестабильным — нужно оценить поведение при покачивании модуля и в циклах.

Практический лайфхак с полевых сервисов

Лайфхак: перед окончательной сборкой делайте “геометрию прижима” — закройте корпус до стадии, когда защёлки почти сходятся, но крышка ещё не зажата. Нажмите каждую кнопку 10–15 раз и одновременно слегка смещайте верхнюю половинку по высоте на 0,5–1 мм. Если любая кнопка даёт пропуск срабатывания, значит есть перекос посадки/толщина скотча или неправильное расположение мембраны. Маркируйте положение (карандашом/тонкой меткой) и корректируйте до финального закрытия. На практике это предотвращает возвраты “через неделю”, когда внешне всё работает, а контакт внутри сорвало механически.

Типовой кейс: замена кнопок и дисплея на одном брелоке

Реальный сценарий из потока: брелок периодически не принимал команду при нажатии “открыть”, дисплей показывал половину символов, а при лёгком ударе по задней крышке изображение “оживало”. По диагностике выяснилось: кнопочный блок имел локальное окисление площадок, а дисплейный шлейф был с микротрещиной на пайке. После замены кнопок и аккуратной перетяжки пайки шлейфа (с очисткой IPA и контролем отсутствия перегрева) дисплей стал стабильным, а подсветка не требовала вмешательства. Важный момент: если бы заменили только кнопки, дисплейная неисправность проявилась бы повторно из-за шаткого контакта шлейфа и дала бы ощущение “глюков всей платы”.

После ремонта: проверка функционала и стабильности

Цикличность: 50–100 нажатий каждой кнопки с паузами 1–2 секунды. Контакт должен быть одинаковым, без “провалов” и самопроизвольных реакций.
Положение корпуса: тест на лёгкий перекос (как в лайфхаке). Любая зависимость от прижима указывает на проблему с посадкой или шлейфом.
Экран: оцените равномерность подсветки (если есть), отсутствие мерцания и устойчивость контраста в течение 2–3 минут работы.
Калибровка не требуется, но нужна перепроверка связи: сделайте контроль дальности в обычных условиях машины, включая попытки изнутри салона через стекло.

Ремонт брелока автосигнализации с заменой кнопок и дисплея — это работа, где решают не “какие запчасти купили”, а насколько точно вы восстановили механический прижим, контактную геометрию и электрическую стабильность в месте шлейфа. Если диагностировать первопричину, подбирать модуль по ревизии и соблюдать режимы сборки, брелок после ремонта начинает вести себя как новый: кнопки не залипают, дисплей не мерцает, и дальность не плавает.

замена кнопок брелока	ремонт тактовых микропереключателей	пайка SMD-компонентов	диагностика контактной группы	калибровка и проверка кнопочных цепей
замена дисплея брелока	шлейф и разъемы LCD	оценка питания и подсветки	обновление маркировки после ремонта	антистатическая защита ESD при разборке

Можно ли заменить кнопки на брелоке автосигнализации без полной разборки?

Обычно нет: кнопки меняют после вскрытия корпуса и извлечения платы, чтобы снять старый комплект и правильно установить новый (с проверкой контактных дорожек и пружин).

Как понять, что проблема в кнопках, а не в плате или батарейном отсеке?

Если кнопки не реагируют при нажатии, а другие функции брелока работают (индикаторы/светодиод), чаще всего виноваты кнопки/контактная мембрана. Для точного решения нужна проверка питания, чистка и визуальный осмотр контактов, а затем прозвон элементов на плате.

Чем отличается ремонт кнопок и замена дисплея на брелоке?

Кнопки обычно меняются механически (мембрана/контактные купола/микропереключатели) и требуют проверки посадочных мест и дорожек. Дисплей чаще заменяют на узел “шлейф–контакт”, где критичны совместимость по маркировке и качество пайки/соединений.

Какие риски есть при замене дисплея и как их минимизировать?

Основные риски — несовместимость модуля, повреждение шлейфа и неправильная пайка контактов. Минимизируют их подбором дисплея по точной маркировке, аккуратной работой с шлейфом и обязательным тестированием после сборки (с проверкой сегментов/подсветки).

Нужно ли перепривязывать брелок после замены кнопок или дисплея?

Как правило, перепривязка не требуется, если не демонтировались элементы, связанные с приемопередатчиком и памятью. После ремонта обязательно проверить отклик на команды; при отсутствии связи выполняют привязку согласно руководству к вашей сигнализации.
