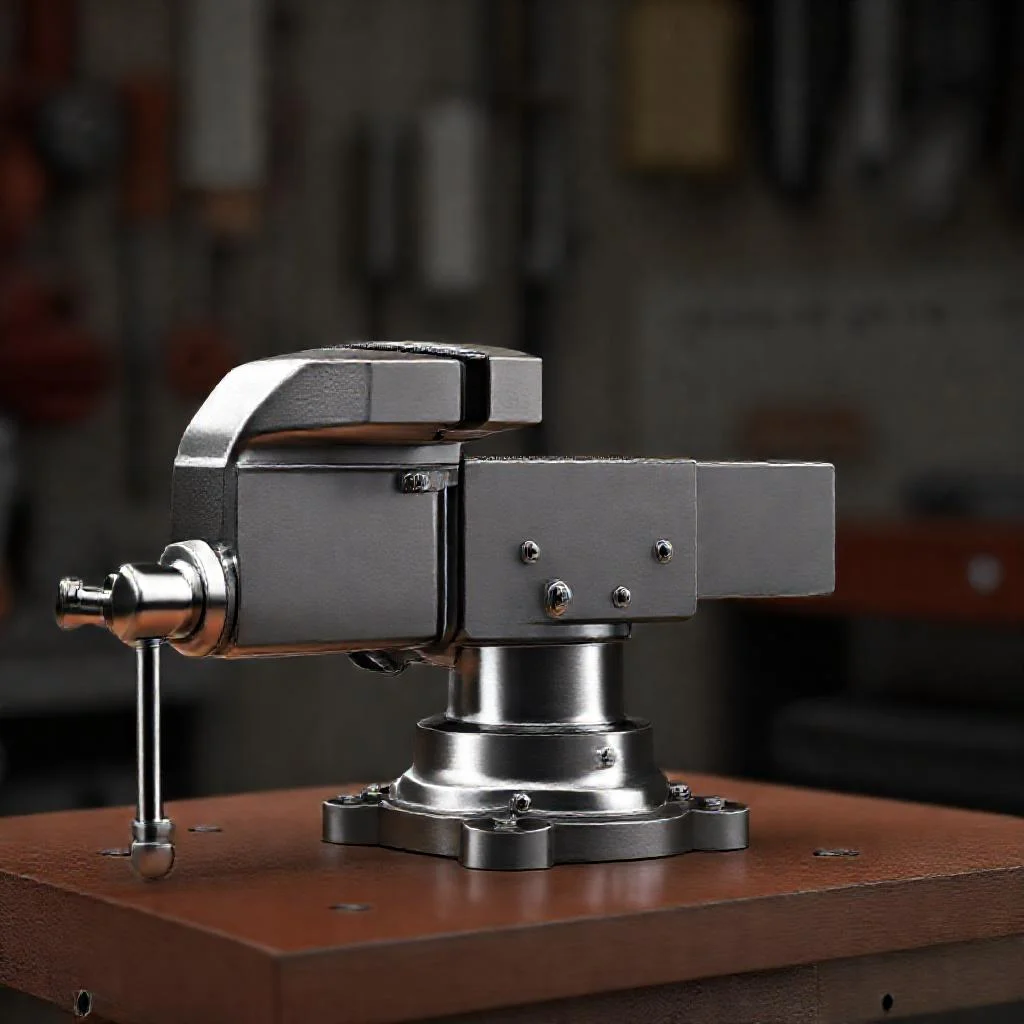

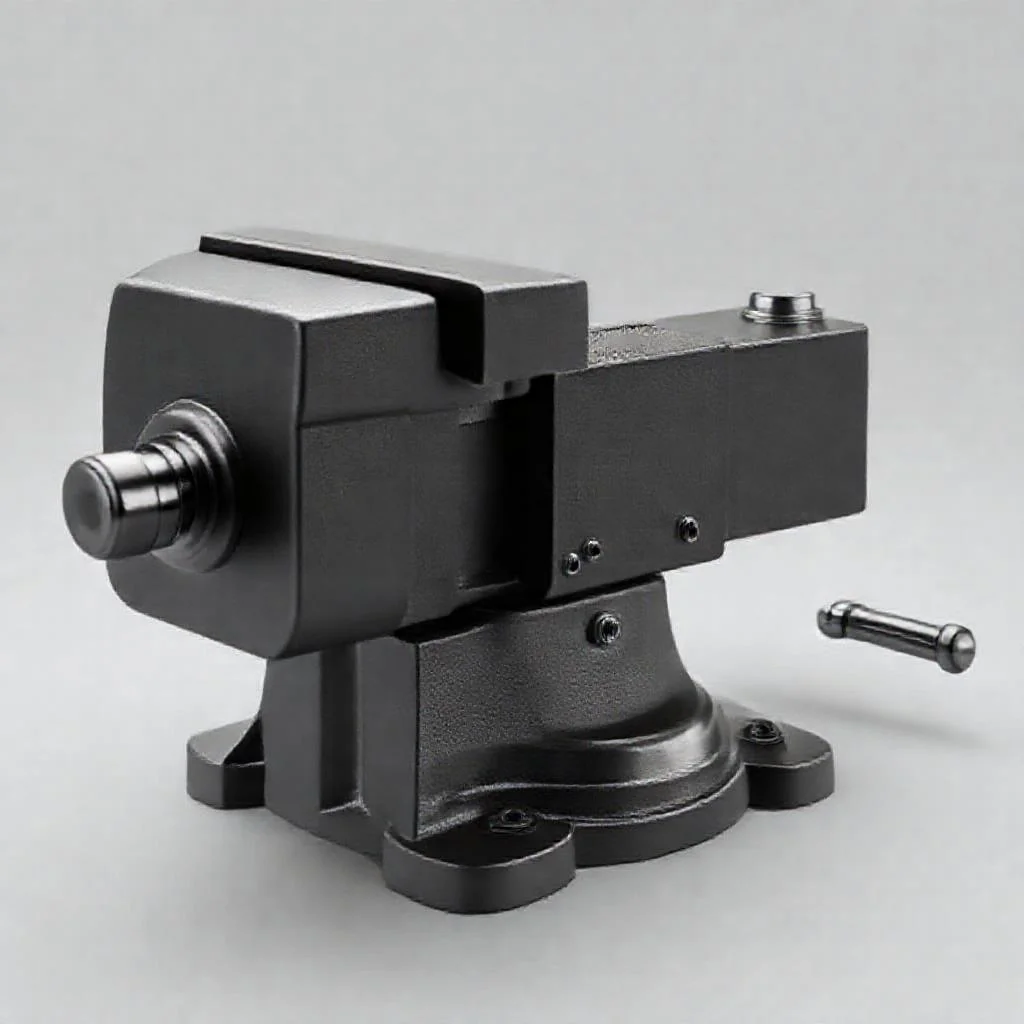

Конструкция слесарных тисков
1. Определение и функциональное назначение
Слесарные тиски представляют собой станочное приспособление для фиксации заготовки в процессе механической обработки. Основная функция — создание неподвижного контакта между деталью и рабочим столом.
Устройство относится к классу зажимных механизмов с винтовым преобразованием вращательного движения в поступательное. Сила зажима регулируется усилием, приложенным к рукоятке винта.
Конструкция тисков стандартизирована согласно ГОСТ 4045-75 (тиски с ручным приводом) и ГОСТ 16519-70 (общие технические условия). Основные параметры: ширина губок, ход подвижной губки, высота от опорной поверхности.
Применяются в слесарных, инструментальных и механосборочных цехах для фиксации деталей при опиливании, сверлении, нарезании резьбы и гибке.
2. Основные конструктивные элементы
Классическая конструкция включает следующие неразрывно связанные узлы: корпус, неподвижную губку, подвижную губку, ходовой винт, направляющую планку (шпонку) и рукоятку. Каждый элемент определяет кинематику и точность зажима.
Корпус (основание) отливается из чугуна марки СЧ20 или СЧ25. Он имеет отверстия для крепления к верстаку болтами М10-М16. Нижняя часть корпуса снабжена приливом для устойчивости.
Неподвижная губка выполнена как единое целое с корпусом. Подвижная губка перемещается по направляющим «ласточкин хвост» или по параллельным призмам. Посадка скольжения (H7/g6) обеспечивает ход без люфта.
Ходовой винт изготавливается из конструкционной стали 45 или 40Х. Резьба трапецеидальная (однозаходная, реже двухзаходная) с углом профиля 30°. Шаг резьбы варьируется от 4 до 8 мм в зависимости от типоразмера.
3. Кинематическая схема и принцип работы
При вращении рукоятки крутящий момент передается на ходовой винт. Винт взаимодействует с резьбовой гайкой, запрессованной в подвижную губку. Вращение винта преобразуется в поступательное перемещение губки по направляющим.
Передаточное отношение определяется как отношение длины рукоятки (L) к радиусу резьбы винта (r). Для тисков с длиной рукоятки 250 мм и радиусом резьбы 12 мм отношение составляет ≈ 20:1.
Механическое преимущество (M.A.) обратно пропорционально углу подъема резьбы. При стандартной трапецеидальной резьбе усилие на рукоятке в 10-15 раз меньше усилия зажима на губках.
Самоторможение винта достигается при угле подъема менее 6°. Это предотвращает самоотвинчивание при вибрации. КПД пары «винт-гайка» обычно составляет 0,35-0,45.
4. Типовые конструкции губок и накладок
Губки тисков оснащаются сменными накладками из инструментальной стали У8А или 9ХС. Накладки имеют насечку (рифление) с шагом 1–2 мм для повышения коэффициента трения.
Закалка накладок производится до твердости 54-58 HRC. Для работы с мягкими материалами (алюминий, латунь, пластик) применяются накладки из меди, алюминиевого сплава или текстолита.
Угол призматической направляющей (ласточкин хвост) стандартизирован — обычно 55° или 60°. Зазор регулируется поджатием клиновой планки или винтами.
В тисках для точных работ используются параллельные губки с точностью взаимного выравнивания до 0,02 мм на 100 мм длины.
5. Классификация по типу привода и основания
По типу привода различают винтовые (ручные), эксцентриковые и пневматические тиски. Ручные винтовые составляют более 85% парка в мелкосерийном производстве.
Эксцентриковые тиски обеспечивают быстрый зажим (поворот рычага на 90°), но имеют меньший ход и усилие. Пневматические тиски (давление 0,4-0,6 МПа) развивают усилие до 50 кН.
По типу основания выделяют стационарные (крепеж к столу болтами) и поворотные (с возможностью вращения вокруг вертикальной оси на 360°). Поворотный узел фиксируется центральным болтом.
Тиски с быстрозажимным механизмом (QuickLock) позволяют без вращения рукоятки вводить губку в контакт, после чего срабатывает эксцентриковый клин.
6. Материалы и термообработка
Корпусные детали выполняют из серого чугуна (СЧ20), обеспечивающего виброгашение и стойкость к сжатию. Предел прочности на сжатие — не менее 200 МПа.
Ходовой винт подвергается цементации (на глубину 1,0-1,5 мм) с последующей закалкой до твердости 56-60 HRC. Резьба шлифуется для снижения трения.
Направляющие планки (шпонки) изготавливаются из стали 40Х с закалкой до 48-52 HRC. Поверхность направляющих обрабатывается по 6-7 квалитету точности (Ra не более 0,8 мкм).
Все трущиеся пары смазываются консистентной смазкой (Литол-24 или ЦИАТИМ-221). Ресурс тисков при соблюдении режимов обработки — 10-15 лет эксплуатации.
7. Типоразмеры и технические характеристики
Стандартный ряд тисков включает модели с шириной губок 80, 100, 125, 140, 160 и 200 мм. Ход подвижной губки составляет от 60 до 200 мм соответственно.
Усилие зажима для тисков 100 мм — до 2,5 тс (25 кН). Для тисков 160 мм усилие достигает 5 тс (50 кН). Номинальное усилие на рукоятке — 400-600 Н.
Высота тисков (от опорной поверхности до верха губок) колеблется от 110 до 250 мм. Масса изделий — от 2,5 кг (тиски 80 мм) до 25 кг (тиски 200 мм).
Параметр «биение губок» (допуск параллельности) для точных тисков не превышает 0,05 мм на 100 мм длины. Для обычных — 0,15 мм.
8. Дефекты и износ заданных элементов
Наиболее уязвимый узел — резьбовое соединение винт-гайка. Износ резьбы ведет к люфту и потере усилия зажима. Критический износ — свыше 0,3 мм на сторону.
Сколы насечки на накладках ухудшают фиксацию. Накладки заменяют при износе рифления более 0,5 мм. Трещины в чугунном корпусе неремонтопригодны.
Износ направляющих «ласточкин хвост» проявляется в качании подвижной губки. Допустимый зазор — до 0,1 мм. Регулировка ведется поджатием клиновой планки.
Погнутость винта (биение более 0,2 мм) вызывает заклинивание. Ремонт возможен только заменой винта или его рихтовкой с последующей термической обработкой.
9. Сборка и регулировка
При сборке ходовой винт вставляется в корпус до упора. Гайка подвижной губки навинчивается на винт с зазором по резьбе 0,1-0,2 мм. Стопорение гайки — штифтом или стопорным кольцом.
Направляющие планки устанавливаются с натягом 0,02-0,04 мм. Зазоры устраняются боковыми регулировочными винтами. Параллельность губок при зажиме контролируется щупом.
После сборки производится приработка на холостом ходу в течение 10 циклов. Момент затяжки рукоятки не должен превышать 5 Н·м для легких тисков и 15 Н·м для тяжелых.
В поворотных тисках регулируется зазор в подшипнике основания — не более 0,1 мм для свободного поворота без люфта.
10. Термины и условные обозначения
Тип Т — тиски с неповоротным основанием. Тип ТП — с поворотным основанием. Тип ТС — станочные (с улучшенной точностью). Маркировка: Тиски Т-100-1 ГОСТ 4045-75.
Параметр «высота центров» (H) — расстояние от опорной плоскости до оси ходового винта. Для тисков 100 мм H = 70 мм. Для 160 мм — 110 мм.
Ход винта (S) — осевое перемещение губки за один оборот рукоятки. S = шаг резьбы. Для трапецеидальной резьбы Tr16×4 S=4 мм.
Коэффициент зажима (K) — отношение усилия на губках к усилию на рукоятке. K = (L · η) / (r · tan(α)). K для стальных тисков — 10–15.
11. Эксплуатационные ограничения
Запрещается использование тисков для гибки или рубки без закладки заготовки по центру губок. Эксцентричное нагружение вызывает деформацию винта.
Максимальная температура нагрева корпуса от трения обработки — не более 60°C. При перегреве смазка вытекает, износ резьбы ускоряется.
Не допускается применение удлинителей на рукоятке для увеличения усилия. Максимальная длина рычагов указана в паспорте (обычно 1,2 м).
Тиски не предназначены для ударных нагрузок (работа кувалдой). Удар передается на резьбу и вызывает сколы витков.
12. Современные конструктивные решения
В промышленных тисках используется сменный блок губок с регулировкой угла (до ±15°). Это позволяет фиксировать конусные детали без проскальзывания.
Пневматические тиски C-образной конструкции (сила зажима до 30 кН) управляются пневмоцилиндром. Возвратная пружина открывает губки при снятии давления.
Модульные тиски с системой быстрой смены накладок (QuickChange) сокращают время переналадки до 10 секунд. Патент US 7.934.695.
Прецизионные тиски (Accuracy class 1) имеют погрешность параллельности губок не более 0,01 мм. Используются в приборостроении и производстве штампов.
Стоит также упомянуть следующие важные понятия: неподвижная губка, подвижная губка, винтовой механизм, опорная плита, наковальня, поворотное основание, пружинная шайба, закаленные накладки, направляющие салазки и фиксатор угла поворота.
Какие основные элементы входят в конструкцию слесарных тисков?
Конструкция тисков включает станину (корпус), две губки (неподвижную и подвижную), ходовой винт с рукояткой, направляющие для перемещения подвижной губки, а также плиту основания для крепления к верстаку. В некоторых моделях также присутствует наковаленка на корпусе и поворотный механизм.
Из каких материалов изготавливают губки тисков?
Губки обычно изготавливают из высокоуглеродистой или инструментальной стали, которая затем закаливается для повышения износостойкости. Для защиты деталей от повреждений на губки могут устанавливаться сменные накладки из мягкого металла (медь, алюминий) или пластика.
Что такое ходовой винт и как он работает в тисках?
Ходовой винт — это основной силовой элемент, который преобразует вращательное движение рукоятки в поступательное движение подвижной губки. Резьба винта обычно трапецеидальная (реже прямоугольная), что обеспечивает высокую прочность и самоторможение, предотвращая самопроизвольное разжимание губок под нагрузкой.
Зачем нужны направляющие в конструкции тисков?
Направляющие (часто выполненные в виде «ласточкина хвоста» или призматических планок) обеспечивают точное и плавное перемещение подвижной губки строго параллельно неподвижной. Они предотвращают перекос губок при зажиме детали и равномерно распределяют нагрузку, продлевая срок службы инструмента.
Какие бывают варианты крепления тисков к верстаку?
Основных вариантов два: стационарное крепление с помощью болтов через отверстия в основании (наиболее надежное) и крепление через поворотное основание, которое позволяет фиксировать тиски под любым углом. В компактных моделях также используется струбцина для временного закрепления на столе.
