Конструкция механизма регулировки кресла

1. Общая архитектура и функциональное назначение

Механизм регулировки кресла представляет собой совокупность кинематических узлов, обеспечивающих позиционирование элементов несущей системы относительно базового основания. Основная цель — адаптация геометрии посадочного места под антропометрические данные пользователя. Функционально механизм делится на блоки: регулировка высоты сиденья, изменение угла наклона спинки, регулировка глубины сиденья, настройка подлокотников и механизм синхронного отклонения.

Все узлы работают в условиях знакопеременных нагрузок, статических и динамических воздействий. Конструкция подчиняется требованиям эргономических стандартов (EN 1335, ANSI/BIFMA X5.1). Ключевой параметр — циклостойкость, измеряемая в тысячах циклов нагружения без потери функциональности. Основными материалами являются конструкционные стали (St 3, 08kp), алюминиевые сплавы (АД31, 6061) и высокопрочные полимеры (POM, PA6).

Ниже приведена детализация конструкции каждого функционального модуля, принципы их работы и технические характеристики.

2. Механизм газлифта (пневматическая стойка регулировки высоты)

Устройство представляет собой цилиндрический газовый амортизатор, заполненный техническим азотом под давлением 1.5–6.0 МПа. Конструкция включает наружный корпус (стальная труба), внутренний рабочий цилиндр, шток с поршнем и управляющий игольчатый клапан. Герметизация обеспечивается манжетами из полиуретана и фторопластовыми уплотнительными кольцами.

Принцип работы основан на перепуске газа между полостями поршня. В исходном состоянии клапан закрыт — газ заперт, шток зафиксирован. При нажатии рычага управления (активации механизма) игла клапана открывает канал, соединяющий надпоршневую и подпоршневую полости. Разность давлений (за счет веса пользователя) заставляет газ перетекать в верхнюю область, опуская сиденье. При снятии нагрузки (подъем) газ вытесняется обратно, поднимая кресло. Фиксация происходит при закрытии клапана.

Основные технические характеристики: диаметр штока — 50 мм (стандарт класса 3), величина хода — 60–120 мм, нагрузочная способность — от 50 до 150 кг. Ресурс — 100 000 циклов срабатывания при температуре эксплуатации от -10°C до +50°C. Критический параметр — отсутствие утечек (потеря азота не более 0.1% в год).

3. Звезда крестовины (основание) и роликовые опоры

Крестовина воспринимает все вертикальные и горизонтальные нагрузки от массы пользователя и кресла. Конструктивно представляет собой литую или штампованную деталь с радиально расположенными лучами. Количество лучей — 5 (оптимальное с точки зрения устойчивости). Материал — литьевой алюминий (АК12) или сталь с порошковым покрытием. Толщина стенки — 2–3 мм.

Роликовые опоры (колесики) крепятся к торцам лучей с помощью штифтового или резьбового соединения. Конструкция колеса: литой полиуретановый обод (твердость 65–75 Shore A), запрессованный на подшипник качения (шариковый однорядный) или втулку скольжения (капролон). Диаметр колеса — 50–65 мм. Сопротивление качению по ковровым покрытиям — не более 5 Н/колесо, по твердым полам (паркет, плитка) — не более 2 Н/колесо.

Характеристики звезды: радиус описанной окружности — 300–400 мм, максимальная статическая нагрузка (центр) — 1200 кг, динамическая — 250 кг. Крестовина должна выдерживать падение с высоты 100 мм без появления трещин по литьевым швам. Фиксация газлифта в центральном отверстии звезды осуществляется с помощью винтового зажима или цанги с конусным фиксатором.

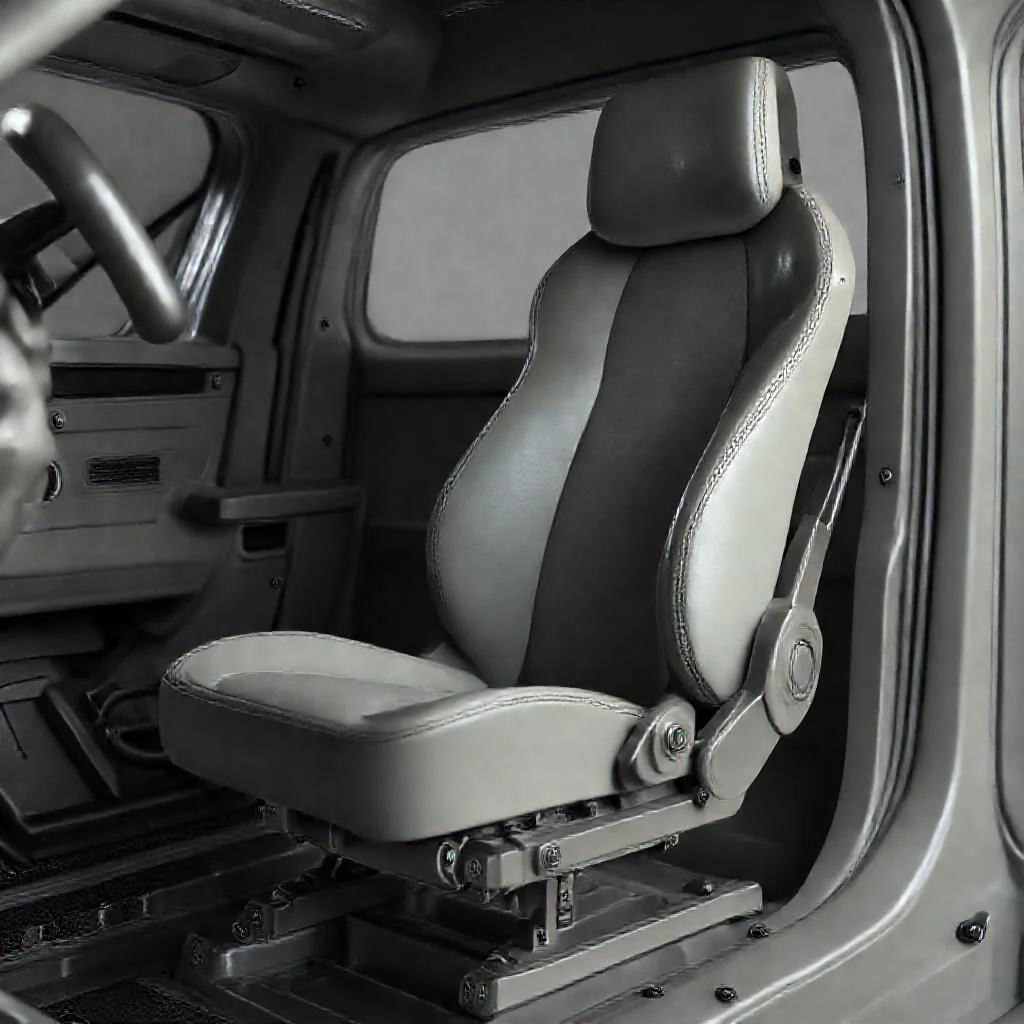

4. Таргетировка наклона спинки (механизм KIX и синхронный механизм)

Механизм регулировки наклона спинки — сложный рычажный узел, шарнирно закрепленный под сиденьем. Классическая конструкция включает: две щеки (левая и правая), соединяющие сиденье и спинку, общую пружину возврата (торсион или спиральная) и профильный кулачок. Материал щек — сталь толщиной 3–4 мм, штамповка с последующей термообработкой. Шарниры — втулки из бронзографита (БрО10Ф1) или сталь по стали с закалкой.

Принцип работы: пользователь наклоняется назад, спинка поворачивается вокруг горизонтальной оси, расположенной на уровне тазобедренного сустава. Угловой поворот ограничен упорами (10°–30°). Возврат осуществляется за счет мультиспиральной пружины или пакета тарельчатых шайб. Регулировка усилия (фиксация положения) производится винтовым механизмом, меняющим предварительное сжатие пружины.

Технические характеристики: крутящий момент регулировки — от 10 до 60 Нм (зависит от класса). Количество ступеней фиксации — от 3 до 12 (дискретный механизм) или плавная (бесступенчатая) настройка в диапазоне 15–20 Нм. Ресурс шарниров — 1 000 000 циклов при износе не более 0.1 мм. Зазор в шарнирах после ресурсных испытаний — не более 0.5 мм. Синхронные механизмы (например, механизм ITOUCH) имеют дополнительное звено — качалку под сиденьем, передающую движение от наклона спинки на изменение угла сиденья (угловая синхронизация не менее 2:1).

5. Механизм глубины сиденья (сдвиг сиденья)

Предназначен для регулировки расстояния от переднего края сиденья до спинки в пределах 40–60 мм. Конструкция — телескопический направляющий элемент, встроенный в каркас сиденья. Состоит из неподвижной части (закреплена на подсидельной раме) и подвижной части (связана с подушкой). Направляющие — алюминиевый профиль (анодированный) с шариковыми или роликовыми каретками. Блокировка — эксцентриковый фиксатор или храповой механизм с зубчатой рейкой.

Принцип работы: пользователь тянет рычаг или нажимает кнопку, освобождая фиксатор. Подвижная часть перемещается вдоль оси X (горизонтальной) на заданную величину. Шаг регулировки — 5–10 мм. Фиксация происходит при защелкивании собачки в зуб рейки под действием пружины возврата. Прочность фиксации должна выдерживать сдвигающую нагрузку до 30 кг без самопроизвольного смещения.

Характеристики: длина направляющих — 150–250 мм, материал профиля — АД31Т, твердость поверхности — HB 95. Ресурс направляющих — 50 000 циклов. Параметр точности позиционирования — ±1 мм. Для предотвращения люфта в конструкции применяют скользящие посадки по системе H7/g6 или предварительный натяг роликовых кареток. Упоры — резиновые демпферы (буферы) на торцах направляющих для снижения ударных нагрузок при перемещении.

6. Подлокотники и их регулировка (плоскостное позиционирование)

Подлокотники крепятся к каркасу спинки или к сиденью через кронштейны. Регулировка возможна в двух-четырех направлениях: по высоте, углу поворота (вертикальная плоскость), по ширине (сдвиг в горизонтальной плоскости) и по глубине (если конструкция позволяет). Элемент — стальной или алюминиевый шарнир с фиксацией. Используется механизм эксцентрика или храповой шаг с интервалом 15–20 мм по высоте и 5° по углу.

Принцип работы: для изменения положения пользователь поднимает подвижную часть подлокотника, отжимая защелку. Внутренняя стальная шайба с прорезями скользит по направляющей оси. На требуемом уровне шайба входит в зацепление с ответным зубчатым сектором, фиксируясь под действием пружины (например, цилиндрической). Изменение ширины осуществляется за счет винтовой пары или ползуна с фиксацией через барашковую гайку.

Технические характеристики: диапазон регулировки по высоте — 50–100 мм, шаг настройки — 10 мм. Угол поворота — от -10° до +20° относительно горизонта. Рабочая нагрузка на подлокотник — до 100 кг статически (допустимая деформация — 2% от длины). Ресурс фиксатора — 30 000 циклов. Материал пластиковых накладок — ударопрочный АБС-пластик (PC/ABS).

7. Прочие регулировочные механизмы (валторна, поясничная опора)

Некоторые кресла оснащены дополнительными узлами: регулировка высоты спинки (телескопический сдвиг) и настройка поясничного упора (Lumbar support). Механизм регулировки высоты спинки — копия механизма сдвига сиденья, но с вертикальной ориентацией направляющих. Ход — 60–120 мм. Фиксация — храповик или винтовой зажим. Поясничный упор (механический или пневматический) представляет собой изогнутую пластину (полиацеталь), стягиваемую контргайкой или надуваемую камеру.

Принцип работы: механический поясничный упор — вращение рукоятки через червячную или винтовую передачу вызывает изгиб пластины, создавая выпуклость в области поясницы. Амплитуда прогиба — 20–30 мм. Пневматический упор — насос (встроенный поршневой) нагнетает воздух в резиновую камеру. Давление — 0.1–0.5 атмосфер. Контроль — клапан сброса.

Характеристики: усилие на рукоятке механического упора — не более 5 Н. Ресурс червячной пары — 10 000 оборотов. Коррозионная стойкость пружин (сталь 60С2А) — цинкование или оксидирование. Система безопасности: все движущиеся части должны быть закрыты кожухами (ABS или полипропилен) для предотвращения защемления пальцев.

8. Сопряжение с сиденьем и спинкой (интерфейс крепления)

Крепление механизма к корпусу кресла (сиденью и спинке) осуществляется через стальную раму — подсидельный кондуктор. Конструкция рамы — пространственная штампованная деталь с проушинами под заклепки или болты M6–M8. Толщина металла — не менее 1.5 мм. Модуль сиденья фиксируется к направляющим с помощью саморезов по металлу с шагом резьбы 1.25 мм (сверло d=3.6 мм). Установка спинки — шарнирное соединение с осью d=12 мм.

Допуски на установку: плоскостность опорных поверхностей — не более 0.5 мм. Люфт шарнирного соединения (узел спинки) — не более 0.2 мм в радиальном направлении. Все резьбовые соединения пропитываются анаэробным фиксатором резины (например, Loctite 243) для избежания самоотвинчивания при вибрации.

Контроль качества: 100% проверка на безлюфтовость сборки. Тестирование на сбрасывание с высоты 200 мм (стандарт BIFMA). Сопряжение механизма с декоративным кожухом (капой) — пластиковые защелки (5–7 точек фиксации) или винты M4.

9. Диагностика и отказы

Наиболее частые отказы: потеря герметичности газлифта (снижение высоты), износ втулок шарниров (люфт спинки), срыв резьбы винтов фиксации, поломка пружины возврата (не расправляется). Причина износа — превышение номинальной нагрузки (более 120 кг) или эксплуатация при отрицательных температурах (снижение упругости резиновых манжет).

Параметры вибрационной стойкости: частота собственных колебаний механизма — 15–25 Гц (несинхронизированные кресла), амортизация — 0.1–0.3 критического демпфирования. Срок службы при правильной эксплуатации (для механизма класса C) — 5 лет или 200 000 циклов срабатывания регулировок. Коррозионная стойкость — солевой туман (NSS) в течение 48 ч без появления красной ржавчины на критических деталях.
