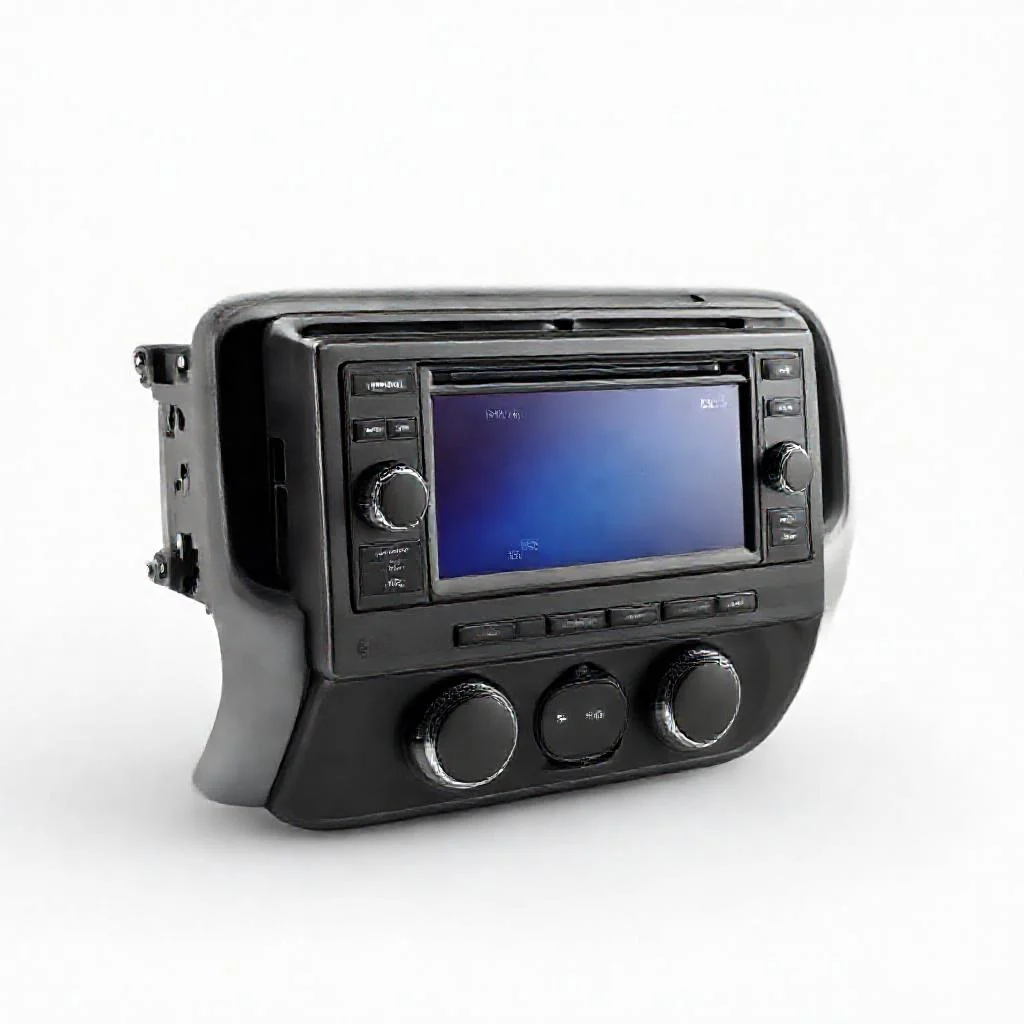

Кронштейн крепления магнитолы (головного устройства) является элементной базой, обеспечивающей фиксацию устройства в стандартном посадочном гнезде (ISO/DIN) приборной панели транспортного средства. Конструктивно он представляет собой комплекс штампованных и гнутых металлических деталей, образующих жёсткую пространственную раму. Основной функцией кронштейна является восприятие статических и динамических нагрузок, возникающих при движении автомобиля, и предотвращение смещения магнитолы относительно её штатного положения.

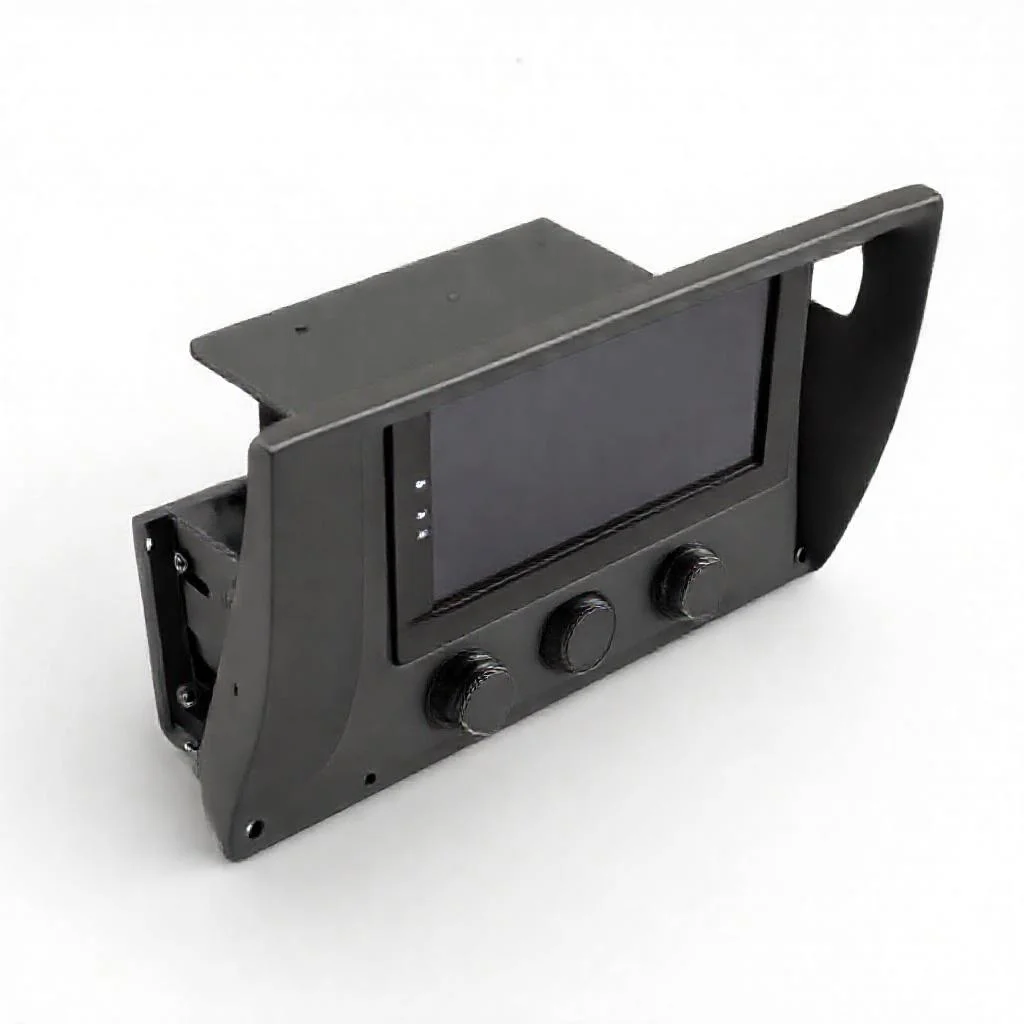

Устройство кронштейна базируется на двух основных категориях: универсальные (адаптивные) и специализированные (OEM). Универсальные кронштейны, как правило, имеют регулируемые по глубине боковины и комплектуются сменными пластиковыми переходными рамками. Специализированные кронштейны изготавливаются под конкретную модель автомобиля, повторяя кривизну торпедо и расположение штатных резьбовых отверстий. В обоих случаях обязательным элементом является центральная скоба (корпус), к которой крепятся боковые направляющие и задняя опорная пластина.
Материалом для производства кронштейнов служит преимущественно холоднокатаная листовая сталь толщиной от 1,0 до 1,5 мм (EN 10139). Для защиты от коррозии применяется цинкование (гальваническое или горячее), реже — порошковое покрытие. В некоторых OEM-конструкциях используется алюминиевый сплав (АМг-3), что снижает массу, но увеличивает хрупкость при перегрузках. Пластиковые элементы переходных рамок отливаются из ABS-пластика (акрилонитрилбутадиенстирол) с модификаторами, повышающими ударную вязкость и термостойкость до +85 °C.
Геометрическая точность изготовления кронштейна регламентируется допусками по ISO 2768-m. Зазоры между боковинами кронштейна и корпусом магнитолы не должны превышать 0,3 мм, чтобы исключить люфт. Для крепления используются винты M4x8 с потайной головкой (ISO 7046), реже — самонарезающие шурупы. Резьбовые соединения в обязательном порядке контрятся упругими шайбами (гроверами) или анаэробным фиксатором резьбы класса прочности 2 (Loctite 222).
Принцип работы кронштейна основан на кинематической схеме «направляющие-замок». Боковые стенки кронштейна имеют отогнутые усики (зацепы), которые входят в монтажные пазы на боковинах магнитолы. Фиксация осуществляется подпружиненными защёлками, расположенными на верхней или нижней части кронштейна. При установке магнитолы защёлки сжимаются, а после совмещения пазов — разжимаются, фиксируя устройство. Для демонтажа используется два ключа-съёмника (Din-ключи), вставляемых в отверстия на лицевой панели кронштейна.
Характеристики несущей способности кронштейна определяются расчётом на жёсткость. Предельная статическая нагрузка на кронштейн (вес магнитолы + нажимные усилия пальцев) составляет не менее 5 кг при коэффициенте запаса прочности 2,5. При вибрационных испытаниях (синусоидальная вибрация 10–200 Гц, амплитуда 0,5 g) кронштейн не должен иметь резонансных частот в области от 20 до 80 Гц, где находится основная часть эксплуатационного спектра. Допустимая деформация после 1000 циклов вставки/извлечения магнитолы — не более 0,1 мм.
Классификация посадочных размеров регламентируется стандартом ISO 7736 (DIN 75490). Наиболее распространены размеры 1-DIN (178×50 мм) и 2-DIN (178×100 мм). Кронштейн для 1-DIN магнитолы имеет глубину корпуса от 120 до 160 мм (для возможности установки удлинённых устройств). Для 2-DIN кронштейна глубина увеличивается до 170–190 мм. Внутренние посадочные плоскости должны быть строго параллельны с отклонением не более 0,5° на длину 100 мм.
Одним из конструктивных решений является использование кондукторных отверстий на боковинах кронштейна, совмещённых с резьбовыми точками магнитолы. Шаг отверстий стандартизирован: серия D (D1–D4) для угловых фиксаций и серия H (H1–H4) для центральной фиксации через заднюю стенку. Диаметр отверстий составляет 4,2 мм с допуском H12. Для крепления к кузову автомобиля используются неразъёмные заклёпки или винты M5 с шагом резьбы 0,8 мм.
Современные кронштейны часто оснащаются демпфирующими элементами для подавления высокочастотных вибраций. В конструкцию вводятся резиновые втулки (прорезиненный металл) между кронштейном и панелью, а также полиуретановые прокладки толщиной 2 мм под крепёжные головки. Коэффициент демпфирования таких вставок должен быть не менее 0,15 при частоте 100 Гц. Для развязки электрического потенциала между массой магнитолы и кузовом используется металлический контактный лепесток (шероховатость Ra 1,6), обеспечивающий сопротивление менее 0,5 Ом.
Анализ отказов кронштейнов показывает, что наиболее уязвимым местом является зона перехода основания в боковину (радиус гиба R2–R3). При циклических нагрузках в этой точке возникают микротрещины. Для их предотвращения в усиленных кронштейнах применяется дополнительное ребро жёсткости (выштамповка глубиной 6 мм). Расчёт методом конечных элементов (FEA) для стали 08пс показал, что с ребром жёсткости максимальное эквивалентное напряжение (по Мизесу) снижается с 340 до 210 МПа при нагрузке 50 Н·м.
Коррозионная стойкость кронштейна тестируется в соляном тумане (испытание по ГОСТ 9.308-85). Белые пятна оксидов не должны появляться ранее 96 часов для оцинкованных поверхностей. Для кронштейнов, устанавливаемых в зоне высокой влажности (за приборной панелью), дополнительно наносится консервационная смазка (типа Tectyl). Категорически запрещается использование кронштейнов с видимыми следами коррозии на поверхностях, контактирующих с корпусом магнитолы.
В процессе сборки кронштейн должен самоцентрироваться при затяжке крепежа за счёт конических фасок на отверстиях (угол 60°). Момент затяжки винтов M4 нормируется в диапазоне 1,5–2,0 Н·м, M5 — 2,5–3,5 Н·м. Превышение момента приводит к пластической деформации кронштейна (срыв резьбы или разрыв металла). Рекомендуется использовать динамометрический ключ с погрешностью ±5% (ISO 6789).
Тепловой режим эксплуатации кронштейна определяется тепловыделением магнитолы (до 30 Вт) и температурой окружающего воздуха в салоне. Материал должен сохранять прочностные характеристики в диапазоне от -40 °C до +85 °C. Для ABS-пластика переходных рамок критической является температура +90 °C, при которой начинается размягчение (тепловая деформация по Вика) и потеря геометрии. Для металлических элементов кронштейна температурный предел не является лимитирующим фактором.
Стандартные размеры кронштейнов 1-DIN и 2-DIN имеют обратную совместимость с устройствами сторонних производителей при условии соблюдения профиля боковых пазов (глубина 6,5 мм, ширина 8 мм). Для магнитол с угловой формой корпуса (например, для Audi/VW) применяются кронштейны с регулируемым наклоном в плоскости XY с дискретностью 5° (шаг фиксации — защёлка). Такие конструкции увеличивают вариативность установки, но снижают жёсткость системы на 15–20% по данным испытаний.
Контроль качества кронштейнов включает калибр-пробки для проверки посадочных размеров и оптический контроль (профилометр) радиуса закруглений. Каждый кронштейн проходит функциональный тест на вставку/извлечение магнитолы не менее 5 раз с фиксацией момента защёлкивания (допуск ±20%). Браковочным признаком является нечёткое срабатывание замка или прилегание с зазором более 0,5 мм по периметру лицевой панели.
Дополнительное усиление конструкции достигается установкой задней стяжки (Cross-bar), соединяющей боковины кронштейна в верхней части. Эта деталь изготавливается из той же стали толщиной 1,2 мм и крепится винтами M4. Наличие задней стяжки обязательно для магнитол с массой более 2,5 кг или с выносным CD-чейнджером. Её отсутствие в таких случаях приводит к радиусному скручиванию кронштейна при торможении с перегрузкой 1,5 g.
На основании изложенного, конструкция кронштейна крепления магнитолы является сложным техническим изделием, требующим точного согласования геометрии, материалов и кинематики фиксации. Любое отклонение от регламентированных параметров (допуски, усилие защёлки, вибростойкость) ведёт к снижению надёжности крепления головного устройства. Проектирование ведётся с учётом стандартов ISO 7736, DIN 75490 и корпоративных требований автопроизводителей (VW 50190, BMW 60001.0).
Основные термины и элементы, связанные с этой темой:
- посадочное место DIN (1 DIN, 2 DIN)
- переходная рамка для магнитолы
- штатные салазки магнитолы
- фиксаторы и защелки крепления
- металлический карман-корпус
- демпферные прокладки и амортизация
- винты и болты ISO-стандарта
- технологические отверстия под ключ
- двухуровневая система крепления (салазки + рамка)
- нестандартный вырез консоли (китайские авто)
- усиление крепления антикражными скобами
- весовая нагрузка на лицевую панель
Из каких материалов обычно делают кронштейн для магнитолы?
Чаще всего кронштейны штампуют из листовой стали толщиной от 0,8 до 1,5 мм, которую затем покрывают цинком или краской для защиты от коррозии. В бюджетных моделях может использоваться более тонкий металл, а в дорогих — сталь с дополнительным усилением в местах изгиба.
Как определить, что кронштейн подходит к моей магнитоле?
У всех штатных магнитол и многих универсальных моделей посадочные отверстия на корпусе расположены по единому стандарту ISO 7736 или DIN. Если на корпусе вашей магнитолы есть прорези по бокам, а сам корпус имеет прямоугольную форму 178×50 мм (одинарный DIN) или 178×100 мм (двойной DIN), то стандартный кронштейн подойдёт без доработок.
Почему кронштейн для Toyota подходит только для этой марки?
Это связано с уникальной формой центральной консоли и расположением заводских точек крепления. У Toyota, Honda и некоторых других марок штатные отверстия в автомобиле имеют нестандартное смещение или форму, из-за чего магнитола проваливается внутрь панели или не фиксируется жёстко. Специализированный кронштейн имеет выштамповки и выступы, повторяющие геометрию конкретной консоли.
Можно ли поставить магнитолу без кронштейна, только на болты?
Нет, это приведёт к люфту и вибрации при движении. Кронштейн не только фиксирует устройство, но и гасит вибрации за счёт упругих свойств металла и резиновых демпферов (в некоторых моделях). Если прикрутить магнитолу напрямую к пластику консоли, крепления быстро разобьются, а сама магнитола может выпасть на кочках.
Чем отличаются кронштейны с резиновыми втулками от цельностальных?
Кронштейны с резиновыми или полиуретановыми втулками используются в автомобилях с жёсткой подвеской или для уменьшения «гула» на неровностях. Резина мягко фиксирует корпус, но не допускает жёсткого контакта металла с металлом. Цельностальные варианты дешевле, проще в установке, но хуже гасят мелкие вибрации, что со временем может ослабить пайку на плате магнитолы.
