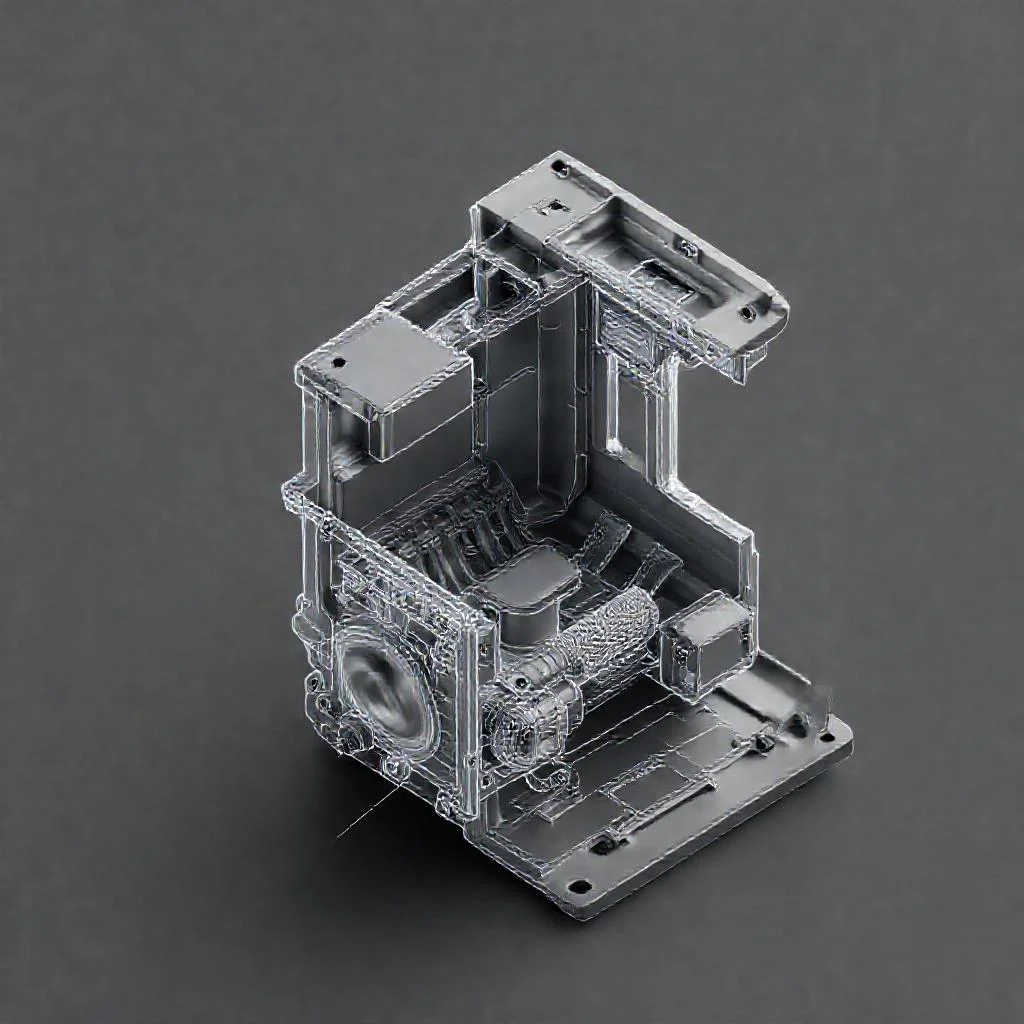

Конструкция корпуса отопителя салона

Общие сведения и функциональное назначение

Корпус отопителя салона (далее — корпус) представляет собой несущую конструкцию, объединяющую все функциональные элементы системы климат-контроля транспортного средства. Его основное назначение заключается в обеспечении фиксации, герметизации и направленного распределения воздушных потоков. Корпус также выполняет защитную функцию, предохраняя теплообменники, вентилятор и заслонки от механических повреждений и загрязнений.

Материалы изготовления корпуса

В большинстве современных конструкций корпус отопителя изготавливается из термостойких и ударопрочных полимерных материалов. Наибольшее распространение получил полипропилен (PP) с добавлением стекловолокна или талька для повышения жёсткости и теплостойкости. В некоторых бюджетных моделях может использоваться ABS-пластик, однако его устойчивость к длительному нагреву ниже.

Металлические корпуса (штампованная сталь или алюминий) применяются исключительно в коммерческом и специальном транспорте с повышенными требованиями к прочности и огнестойкости. Выбор материала диктуется условиями эксплуатации: температурой теплоносителя до 110°C и давлением воздушного потока до 2000 Па.

Принцип работы и конструктивная схема

Корпус отопителя работает по проточному принципу: холодный воздух засасывается вентилятором через заборный патрубок, проходит через каналы корпуса, вступает в тепловой контакт с радиатором и выбрасывается в салон. Внутренняя конфигурация корпуса разделяет поток на зоны обогрева лобового стекла, боковых стёкол и ног водителя с пассажирами.

Конструктивно корпус состоит из двух основных половин (верхней и нижней), соединяемых по разъёму. Разъём герметизируется резиновым уплотнителем или пазовым замком. Внутри корпуса располагаются направляющие рёбра и перегородки, которые минимизируют потери давления и устраняют паразитные закручивания воздуха.

Основные конструктивные элементы

Воздушный тракт и каналы

Воздушный тракт корпуса представляет собой систему изогнутых каналов прямоугольного или круглого сечения. Геометрия каналов рассчитывается таким образом, чтобы обеспечить ламинарное течение воздуха с минимальными гидравлическими сопротивлениями. Внутренние поверхности каналов имеют минимальную шероховатость (Ra ≤ 3,2 мкм) для снижения аэродинамического шума.

Посадочное место радиатора

Радиатор отопителя (теплообменник) фиксируется внутри корпуса в специальном отсеке с направляющими пазами. Для предотвращения вибраций используется упругая прокладка из пенополиуретана (ППУ) толщиной 2–5 мм. Важным требованием является обеспечение прилегания радиатора по всей плоскости контакта для исключения утечек воздуха.

В месте установки радиатора корпус часто имеет усиливающие рёбра жёсткости. Это предотвращает деформацию пластика под действием веса теплообменника, заполненного охлаждающей жидкостью. Суммарная масса залитого радиатора может достигать 1,5–2,0 кг.

Заслонки и приводы управления

Для перераспределения потоков в корпусе устанавливаются поворотные заслонки. Заслонки изготавливаются из того же полимера, что и корпус, но с повышенным содержанием стекловолокна. Оси заслонок базируются в подшипниках скольжения из полиамида (PA6.6), что гарантирует долговечность при циклическом нагружении.

Привод заслонок может быть механическим (тросиковым) или электрическим с шаговым двигателем. В корпусе предусматриваются порты для установки потенциометров обратной связи, если требуется точное позиционирование заслонок. Угол поворота заслонок обычно ограничен механическими упорами в диапазоне 0–90°.

Уплотнения и герметизация корпуса

Герметизация корпуса отопителя критически важна для предотвращения подсоса холодного воздуха и утечки нагретого. Разъём между половинками уплотняется силиконовыми прокладками или пенополиуретановыми лентами с клеевым слоем. В местах выхода валов заслонок применяются сальниковые уплотнения с двумя кромками.

Для изоляции от вибраций и теплового расширения используются термостойкие герметики на основе акрила или силикона (рабочая температура до +150°C). Испытания на герметичность проводятся при избыточном давлении 300–500 Па, утечка не должна превышать 0,5% от объёмного расхода.

Крепёжные элементы и монтаж

Корпус отопителя крепится к перегородке моторного отсека через резиновые демпферные втулки. Основные точки крепления располагаются по периметру корпуса, обычно используется 4–6 болтов М6 или саморезов с пресс-шайбой. Для облегчения монтажа на корпусе предусмотрены направляющие штыри и фиксаторы.

В автомобилях с автоматическим климат-контролем на корпусе предусмотрены дополнительные посадочные места для датчиков температуры воздуха (встроенных термисторов NTC-типа). Позиционирование датчиков строго регламентируется, чтобы исключить ложные показания из-за турбулентности потока.

Технические характеристики и эксплуатационные требования

Типовые параметры корпуса отопителя легкового автомобиля: максимальная рабочая температура стенки — +120°C, кратковременная (до 5 минут) — +140°C. Термическая усадка материала при 100°C не должна превышать 0,2%. Коэффициент теплопроводности полимерных корпусов находится в диапазоне 0,25–0,35 Вт/(м·К).

Аэродинамическое сопротивление корпуса (с установленным радиатором) составляет 100–250 Па при номинальном расходе воздуха 300–500 м³/ч. Уровень шума, генерируемого воздушным трактом корпуса, не должен превышать 45 дБА на расстоянии 1 м от дефлектора. Собственная масса корпуса без радиатора варьируется от 0,8 до 1,5 кг.

Особенности ремонта и дефектации

Наиболее частые повреждения корпуса связаны с деформацией вследствие перегрева (утрата жёсткости) и механических трещин в зоне крепёжных отверстий. Для ремонта термопластичных корпусов применяется сварка горячим воздухом (температура 260–290°C) с использованием присадочного прутка из совместимого полимера.

При обнаружении утечек в районе разъёма половин корпуса рекомендуется замена уплотнительной прокладки. Запрещается использование герметиков, нестойких к температурным циклам, так как это может привести к изменению сечения каналов. Контроль плоскостности разъёма проводится с помощью щупа: зазор не должен превышать 0,3 мм.

Современные тенденции в проектировании

В современных конструкциях наблюдается переход к модульным корпусам, объединяющим функции отопителя и испарителя кондиционера. Такие блоки (HVAC) имеют единый корпус из двухслойного пластика с различными свойствами, что снижает массу на 15–20%. Внедряются методы литья под давлением с газовым наполнением (Gas Injection) для формирования рёбер жёсткости без увеличения веса.

Активно применяется компьютерное симуляционное моделирование (CFD-анализ) для оптимизации внутренней геометрии каналов. Это позволяет снизить неравномерность температурного поля на выходе до ±2°C. На этапе проектирования закладываются параметры лёгкой утилизации: корпус маркируется согласно ISO 11469, доля вторичного пластика может достигать 30%.

Основные термины и элементы, связанные с этой темой:

• материалы корпуса отопителя
• герметизация воздуховодов
• типы пластмасс для радиатора печки
• крепление отопителя к кузову
• защита от протечек антифриза
• конструктивные элементы кожуха вентилятора
• сопротивление температурным деформациям
• разборный или неразборный корпус
• уплотнители и прокладки корпуса
• прочность и виброустойчивость отопителя
• интеграция испарителя кондиционера
• модульная сборка кожуха печки

Из каких основных частей состоит корпус отопителя салона?

Корпус отопителя салона, как правило, состоит из двух половин (верхней и нижней или левой и правой), изготовленных из термостойкого пластика. Внутри него расположены радиатор отопителя (печка), заслонки для распределения потоков воздуха, моторчик вентилятора и испаритель кондиционера. Края половин корпуса обычно соединяются с помощью герметика или резиновых уплотнителей для предотвращения утечки воздуха. Для фиксации половин используются металлические защелки или винты.

Почему в корпусе отопителя образуется течь антифриза?

Самая частая причина течи внутри корпуса — это механическое повреждение или коррозия радиатора отопителя. Однако сам пластиковый корпус также может дать трещину из-за износа материала, перепадов температуры или механического воздействия при неаккуратном демонтаже. Также течь может возникнуть в местах соединения половин, если пересох и потрескался герметик, или открутились фиксаторы, ослабив стяжку.

Зачем в корпусе отверстия с резиновыми заглушками?

Технологические отверстия в корпусе, закрытые резиновыми заглушками, предназначены для обслуживания. Обычно через них можно добраться до болтов крепления радиатора печки внутри корпуса, не разбирая его полностью. Также заглушки используются для слива скопившегося конденсата (если речь о блоке испарителя) и иногда для установки датчиков температуры или дополнительных краников. Снимать их без необходимости не рекомендуется, чтобы не нарушить герметичность системы воздуховодов.

Что делать, если заслонки в корпусе заклинило в одном положении?

Заклинивание заслонок чаще всего связано с деформацией или поломкой пластиковых направляющих и осей корпуса. Со временем пластик становится хрупким, а из-за перегрева или попадания инородного предмета (например, листа) заслонка может перекоситься. В большинстве случаев ремонт требует разборки корпуса. Иногда помогает смазка осей силиконовой смазкой или замена сломанной заслонки, но если треснули посадочные места в самом корпусе, потребуется замена блока.

Как влияет конструкция корпуса на эффективность обогрева?

Конструкция корпуса напрямую определяет герметичность системы. Малейшие трещины или неплотности в соединениях половин корпуса приводят к подсосу холодного воздуха с улицы (или, наоборот, к утечке теплого воздуха под панель приборов). Это снижает температуру воздушного потока, идущего в салон, и делает работу отопителя менее эффективной. Кроме того, неправильная геометрия воздушных каналов внутри корпуса (например, из-за деформации пластика) может создавать завихрения, снижающие скорость и объем проходящего воздуха.
