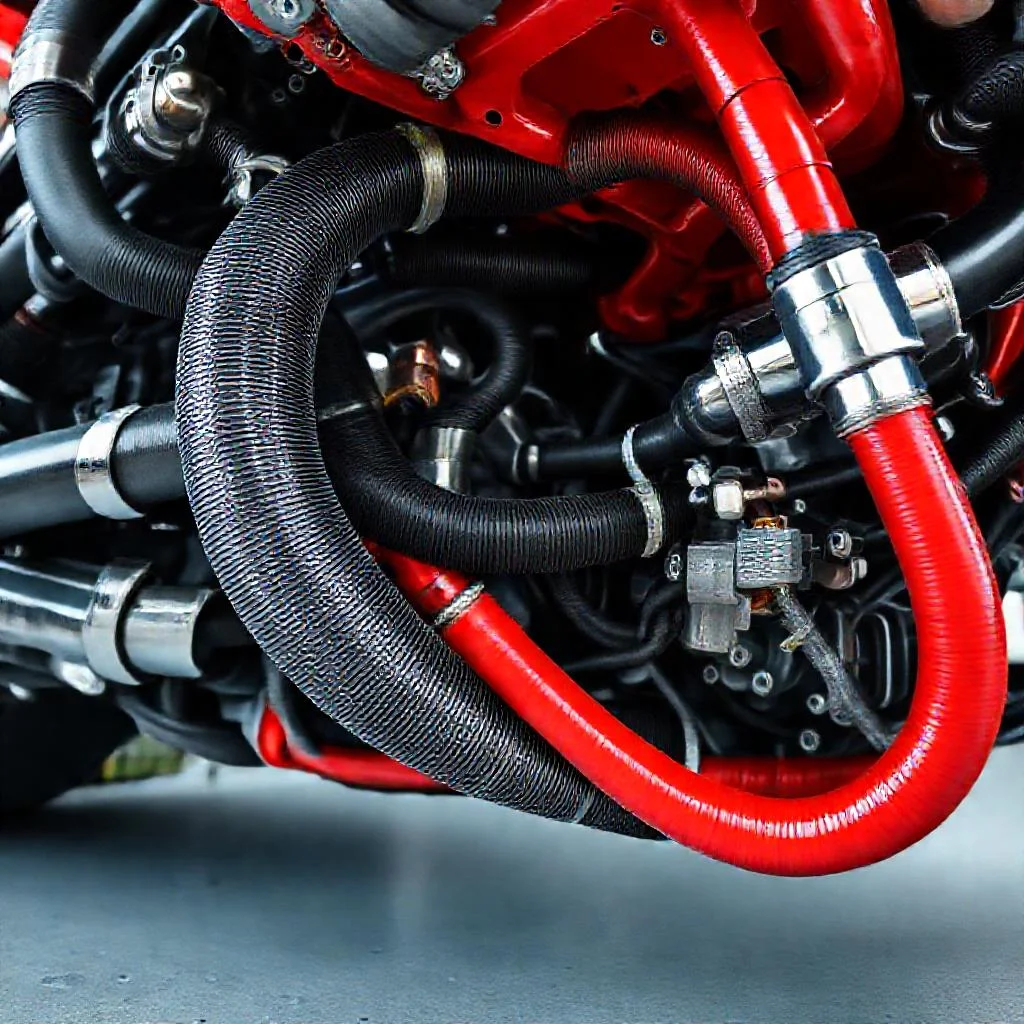

Конструкция армированного шланга

Армированный шланг представляет собой гибкий трубопровод, конструкция которого усилена одним или несколькими силовыми каркасами. Основное назначение армирования — восприятие внутреннего давления рабочей среды и внешних механических нагрузок. В отличие от неармированных аналогов, данный тип рукавов способен функционировать при повышенных давлениях без критических деформаций.

Типовая конструкция включает три функциональных слоя: внутреннюю рабочую камеру, силовой армирующий каркас и наружный защитный слой. Внутренний слой обеспечивает герметичность и химическую стойкость к транспортируемой среде. Армирующий слой воспринимает тангенциальные и осевые напряжения, наружный — защищает каркас от абразивного износа и внешних воздействий.

Геометрические параметры армированного шланга определяются внутренним диаметром (DN), толщиной стенок и углом укладки нитей каркаса. Угол армирования (обычно 45°–55° к оси рукава) критически влияет на соотношение радиальной и продольной жёсткости. Оптимальный угол обеспечивает минимальное изменение длины под давлением и предотвращает перегибы.

Устройство и слои конструкции

Внутренняя камера (гильза) изготавливается из эластомеров или термопластов. Выбор материала зависит от агрессивности среды: для воды и воздуха применяют каучуки общего назначения, для масел — нитрил-бутадиеновый каучук (NBR), для кислот — фторкаучук (FKM) или политетрафторэтилен (PTFE). Толщина внутреннего слоя варьируется от 1.5 до 6.0 мм.

Силовой каркас может быть реализован в двух основных конфигурациях: текстильное армирование (оплётка из высокопрочных нитей) и металлическое армирование (спиральная навивка или оплётка из стальной проволоки). Текстильные каркасы (полиэстер, арамид, нейлон) обеспечивают лёгкость и гибкость. Металлические — максимальную прочность и устойчивость к высоким температурам.

Наружный слой (обкладка) выполняет функции защиты от ультрафиолета, озона, атмосферных осадков и механических повреждений. Материал обкладки обычно идентичен материалу внутренней камеры или имеет улучшенные атмосферостойкие свойства. Возможна дополнительная обработка в виде спиральной цветовой маркировки для идентификации среды.

Между слоями могут присутствовать промежуточные адгезивы, предотвращающие расслоение при циклических нагрузках. Для усиления отрыва рукава от фитингов в конструкцию часто добавляют воротниковые или бандажные элементы. Конструкция фитингов обжимного или накидного типа интегрируется на этапе сборки соединительных узлов.

Принцип работы и распределение нагрузок

Под действием внутреннего давления стенки шланга стремятся к расширению. Силовой каркас сопротивляется радиальной деформации, принимая на себя напряжение через нити или проволоку. При оптимальном угле армирования (54.7° — так называемый «нейтральный угол») достигается равновесие между окружными и осевыми силами, что минимизирует изменение длины.

Если угол укладки меньше нейтрального (например, 50°), преобладает окружное напряжение — шланг имеет тенденцию к удлинению под давлением. При угле больше нейтрального (60°) преобладает осевое сжатие — шланг укорачивается. Данный параметр критичен для статичных систем с фиксированными соединениями.

Работа рукава в динамическом режиме характеризуется циклом «нагрузка — разгрузка». Во время импульсов давления слои конструкции испытывают усталостные напряжения. Металлические оплётки обладают более высокой усталостной прочностью по сравнению с текстильными, но увеличивают изгибную жёсткость и минимальный радиус изгиба.

В состоянии покоя внутренний слой находится в сжатом состоянии от натяжения каркаса. При подаче среды напряжение перераспределяется: каркас растягивается, а внутренняя камера сжимается в радиальном направлении под действием давления. Это обеспечивает механическую синхронность работы всех элементов.

Технические характеристики

Рабочее давление (WP) — основная эксплуатационная характеристика, нормируемая для каждого шланга. Величина WP прямо пропорциональна прочности каркаса, толщине стенок и обратно пропорциональна диаметру. Разрывное давление обычно в 3–5 раз превышает рабочее в соответствии со стандартами ISO 1402 и SAE J517.

Температурный диапазон эксплуатации варьируется от -60°C до +300°C в зависимости от материалов. Для стандартных маслостойких шлангов с NBR рабочая температура ограничена -40°C до +100°C. Для высокотемпературных рукавов с обкладкой из силиконового каучука или металлической оплёткой предел достигает +300°C.

Минимальный радиус изгиба (Rmin) определяет пространственные ограничения монтажа. Чем меньше радиус, тем гибче шланг. На практике Rmin составляет от 10 до 25 наружных диаметров для текстильных шлангов и от 15 до 30 — для металлических. Несоблюдение этого параметра вызывает усталостное разрушение каркаса в зоне перегиба.

Коэффициент удлинения под давлением (ε) не должен превышать 2–5 % для качественных армированных рукавов. Изменение объёма под давлением (эффект шлангового аккумулятора) характеризуется показателем объёмного расширения, которое учитывается в гидросистемах для предотвращения рывков. Чем выше модуль упругости каркаса, тем ниже ε.

Классификация по типу армирования

Текстильные шланги (оплёточные) изготавливаются на оплёточных машинах с перекрёстной укладкой нитей. Обычно применяют 2–4 слоя оплётки с чередованием направления навивки. Они легки, не дороги, но ограничены давлением до 30 бар. Используются в системах сжатого воздуха, водоотведении, пищевой промышленности.

Шланги с металлической оплёткой (braided) — каркас из стальной проволоки (обычно AISI 304 или 316, реже — оцинкованная сталь). Обеспечивают рабочее давление до 400–700 бар. Характеризуются высокой устойчивостью к пульсациям. Основное применение — гидравлика высокого давления, топливные системы, промышленная гидроавтоматика.

Шланги спиральные (wire spiral) — в каркасе используется спиральная навивка из стали, иногда в сочетании с тканевой вставкой. Отличаются исключительной гибкостью при высоких давлениях (до 1000 бар). Конструкция позволяет выдерживать многократные циклы сгибания без усталостных трещин. Применяются в гидроприводах тяжёлой техники и кранов.

Комбинированные шланги включают одновременно текстильные слои и металлическую спираль. Первые обеспечивают давление, вторые — защиту от перегибов и раздавливания. Пример: пожарные рукава с текстильным каркасом и латексным внутренним слоем, усиленные металлической оплёткой на всасывающей линии.

Стандарты и испытания

Производство армированных шлангов регламентируется серией международных стандартов. ISO 1402 устанавливает методы гидравлических испытаний, включая проверку на разрыв, импульсную долговечность и сопротивление изгибу. SAE J517 классифицирует гидравлические шланги по типам: 100R1 (текстиль), 100R2 (металлическая оплётка), 100R12 (спиральные) и другие.

Регламентируется также стойкость к озону, ультрафиолету и морской воде. Испытания на старение в камерах с озоном (прочность по ASTM D1149) проводятся для оценки долговечности наружной обкладки. Для пищевых шлангов обязательна сертификация по FDA и EU 10/2011, подтверждающая отсутствие миграции вредных веществ.

Контроль в производстве включает 100% гидравлическое испытание каждого рукава при давлении 1.5–2 от рабочего. Выборочно проверяется прочность сцепления слоёв (адгезия), твёрдость внутреннего слоя по Шору A, а также геометрическая стабильность при нагреве. Отклонения по внутреннему диаметру не должны превышать ±1 мм для DN свыше 25 мм.

Для агрессивных сред (H₂S, хлор, пары кислот) требуется дополнительная проверка на стойкость к проникновению газа через толщу стенок — так называемый «пропускной тест» (bubble test). Шланг помещается в газовую среду под давлением и контролируется появление пузырьков на поверхности.

Расчётные параметры

Расчёт толщины силового каркаса ведётся по теории тонкостенных оболочек с учётом угла навивки. Формула включает внутренний диаметр (D), рабочее давление (P), прочность материала на разрыв (σ) и коэффициент запаса (n). Для стальных оплёток n принимается равным 3–4, для текстильных — 5–8.

Коэффициент запаса прочности также зависит от характера нагрузки: статическая — 3:1, динамическая (импульсная) — 4:1, для условий с высокой температурой — до 6:1. Расчётная модель учитывает, что каждая нить каркаса работает на растяжение, и их суммарная площадь сечения определяет разрывное давление.

Температурная поправка вводится для материалов, чья прочность падает при нагреве. Для резиноподобных эластомеров прочность при +100°C снижается на 20–30%, для фторкаучуков — на 15%. Металлические каркасы сохраняют прочность до +200°C, но выше начинается падение модуля упругости стали.

Общая масса шланга определяется плотностью материалов, диаметром и количеством слоёв. Для авиационных и портативных систем важна линейная плотность (кг/м). Современные арамидные нити (Kevlar, Twaron) позволяют снизить массу каркаса на 40% по сравнению со сталью при сопоставимом разрывном усилии.

Заключение по эксплуатационным ограничениям

Армированный шланг не должен использоваться при давлении, превышающем указанное в маркировке. Категорически запрещается эксплуатация с перегибами радиусом менее минимального, а также в условиях, вызывающих абразивный износ наружной обкладки. Хранение должно исключать воздействие прямых солнечных лучей, озона и масел при температуре ниже +40°C.

Ресурс шланга в импульсных системах составляет от 200 000 до 2 000 000 циклов в зависимости от типа. Падение давления на 10% от номинала свидетельствует о критическом износе каркаса и требует замены. Своевременная диагностика и следование регламентам эксплуатации обеспечивают безопасность работы гидравлических и пневматических систем.
