Секретка на запуск двигателя — это штатная на вид, но «ломающая» логику цепей против кражи схема, которая добавляет человеку без правильной метки неудобный набор условий: без закрытого контакта/правильной последовательности/правильного режима блок управления двигателем или включение стартера не получит разрешение. Ключевая идея: вы не «останавливаете двигатель после запуска» (это часто дешёвые решения с релейкой, легко обходятся), а вмешиваетесь в цепь запуска так, чтобы без секретного условия не происходило ни подготовки, ни попытки прокрутки стартером, ни подачи разрешающих сигналов на блок.
Какую «секретку» делать: цель, точки врезки и здравый смысл
Для самостоятельной реализации практичнее всего класс защиты «разрешение на запуск» — когда стартер не крутит, а при попытке завести получается тишина, но машина выглядит штатно. Наиболее рабочие узлы для вмешательства зависят от типа автомобиля и реализации сигналов:
- Цепь управления реле стартера (катушка/сигнал на реле) — безопаснее по логике, часто не требует вскрытия CAN и не лезет в силовые линии.
- Цепь от замка зажигания к блоку/реле (сигнал «START» или «IGN») — можно разорвать линию управления, оставив силовую часть реле целой.
- Питание/масса датчиков, без которых ЭБУ блокирует запуск (редко рекомендую без понимания кодов неисправностей и сценариев диагностики).
- Цепь иммобилайзера — но это уже зона «починить и потом перепрошить», а также повышенный риск блокировок, ошибки и «самопроизвольная» блокировка при диагностике.
Оптимальный практический подход: вмешаться в цепь управления стартером (катушка реле) или в штатную цепь «сигнал на включение стартера». Тогда даже при идеальном обходе вашей секретки злоумышленник всё равно останется с обычным ключом, но у вас есть второй барьер.
Варианты схем: выключатель + ключ-метка, кодовая последовательность, «температурная» логика
1) Секретка на двух контактах (минимализм)

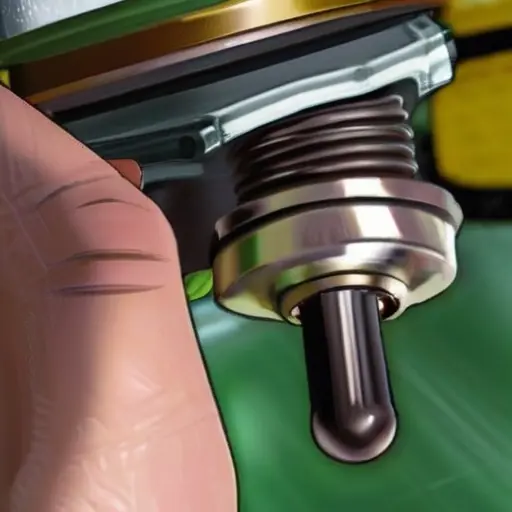

Суть: вы разрываете цепь управления реле стартера и замыкаете её только при нажатии/переводе скрытого ключа. Самый простой вариант: два скрытых проводника и мини-переключатель или герметичный контакт.
Минусы: если найти и прозвонить разрыв, секретку можно обойти. Плюс — низкая цена и быстрый монтаж.
2) Секретка с кодом (кнопки/джамперная матрица)
Суть: скрытый модуль принимает последовательность нажатий (например, 3 кнопки: A-B-C) и только при правильной «комбинации» отпускает разрыв цепи стартера. Хорошо работает, если сделать реализацию устойчивой к «угадыванию» и ложным попыткам.
Практический пример: таймер-сбрасывание при паузе > 2.5 секунды, лимит попыток до блокировки на 60 секунд. Это ломает «метод проб и ошибок».
3) Секретка с «сигналом присутствия» (радиометка/Холл)
Суть: вместо физического выключателя используется модуль чтения метки (RFID/Hall). На практике важно не делать «включил и поехал всегда», а добавить условие по времени или по логике: например, метка должна быть считана в момент перевода ключа в START.
Плюсы: скрытность выше, монтаж аккуратный. Минусы: электроника требует нормальной защиты от помех и грамотного питания.
Пошаговый алгоритм установки секретки на запуск (цепь управления стартером)
Ниже алгоритм для типовой схемы: разрыв в цепи питания катушки реле стартера или в сигнальной линии «START» (зависит от конкретной проводки автомобиля).
Шаг 1. Снять питание и исключить случайный коротыш
- Отключить минус АКБ.
- Дать машине уйти в «сон» 1–3 минуты (если по мануалу требуется).
- Работать с термоусадкой и нормальными обжимными соединителями, не использовать «скрутки + изолента».
Шаг 2. Найти правильный провод «START» или вход на реле стартера
Под капотом/в монтажном блоке обычно есть реле стартера. Ваша цель — не ковырять силовой плюс на стартер, а найти провод, который получает 12 В (или массу) при попытке запуска.
- Мультиметр в режиме DC: при повороте ключа в START найдите провод, который меняет состояние.
- Если авто с кнопкой старт/стоп — искать сигнал команды стартера в жгуте возле монтажного блока или на реле.
- Проверить, что провод уходит в схему управления, а не напрямую на втягивающее (там токи выше и другая логика).
Шаг 3. Определить тип разрыва: «разрыв плюса» или «разрыв минуса»
Разрыв выбирают по тому, что проще и безопаснее по штатной схеме. Часто удобнее разрывать управляющую линию (катушку реле), не трогая силовые.
- Если команда приходит +12 В: ставится последовательный разрыв по плюсу.
- Если команда приходит по массе: ставится разрыв по массе.
Шаг 4. Подобрать коммутацию по току и типу сигнала
Даже «управляющая» линия может тянуть ток катушки реле. Обычно это десятки миллиампер до ~0.2 А. Но лучше измерить.
- Если делаете выключатель/реле: берите контактный модуль на ток минимум 1–2 А, чтобы не греть и не выгорать.
- Если используете транзистор/модуль: обязательно ставить защитный диод параллельно катушке реле (если вы разрываете питание катушки с управляющей стороны, но при этом есть «обратка»).
- Провод выбирайте по сечению штатного жгута: обычно 0.5–1.0 мм² для управления, но ориентируйтесь по оригиналу.
Шаг 5. Спрятать и защитить монтаж
- Скрыть модуль/контакт за штатной гофрой, в зоне, где вода не стоит (не в «мокрых карманах»).
- Поставить предохранитель в питающую линию модуля (если модуль активный) номиналом 0.5–1 А (типично), с запасом по току.
- Использовать термоусадку с клеем, герметичные гильзы для внешних жгутов.
- Маркировать провода термонаклейкой: «START_IN», «START_OUT», чтобы потом не гадать.
Шаг 6. Настроить и проверить поведенческий сценарий
Проверяйте не «завелось/не завелось», а весь сценарий:
- При выключенной секретке ключ в START: стартер не крутит, ошибок уровня «критично» быть не должно (или не должны появляться по факту).
- При включенной секретке: запуск происходит за штатное время (обычно 0.5–2 секунды стартерного цикла).
- Проверить, что при отпускании ключа и повторной попытке всё работает стабильно.
Частые ошибки
- Врезка в силовой плюс на стартер вместо управляющей линии: растут токи, плавятся провода, выгорают контакты, а угонщик легко диагностирует силовую блокировку.
- Ставить «тонкий провод» и не дотягивать до штатного жгута по механике: со временем из-за вибрации обрыв/плавающий контакт вызывает «то заводится, то нет».
- Использовать реле без диодной защиты на индуктивной нагрузке или без понимания, где протекает обратный импульс: получают глюки ЭБУ и плавающие ошибки.
- Монтаж в зоне воды: даже герметичная термоусадка не спасает от постоянного «мокрого климата», особенно в нишах под жабо.
- Не сделать нормальную проверку мультиметром по схеме: «кажется, это START» приводит к разрыву другой цепи (ACC/IGN) и появлению логических ошибок или отказов по диагностике.
- Слишком примитивный «выключатель где-то рядом с блоком»: вор обычно начинает с прозвонки массы и поиска подозрительных скруток.
Мощный лайфхак из практики: делайте «двойное условие» и разносите разрыв физически
Лайфхак, который реально повышает стойкость: не делайте одну точку разрыва. Я обычно делю цепь управления стартера на два независимых условия: первое — разрыв управляющей линии реле стартера (START_IN), второе — короткий «контроль присутствия» сигнала на другой стороне (START_OUT) через обычный NC/NO контакт или электронный модуль, но с разнесением по жгутам на 20–40 см и с разной скрытностью мест. В результате при попытке прозвонки «в лоб» злоумышленник видит разрыв, но даже если восстановит один участок, второй не даст разрешение. Плюс: если вор начнет дёргать реле/жгуты, комбинация не случайно «восстановится» — она требует правильной логики. В итоге стартер молчит так же стабильно, как штатная блокировка, и “угадать провод” становится гораздо сложнее.
Сравнение характеристик: три популярных схемы
| Схема | Скрытность | Сложность | Устойчивость к обходу | Риск «глюков» |
|---|---|---|---|---|
| Простой разрыв + скрытый выключатель | Низкая–средняя | Низкая | Средняя (прозвон решает) | Низкий при аккуратном монтаже |
| Кодовая последовательность | Средняя–высокая | Средняя | Высокая (угадывание по времени сложно) | Средний (нужна правильная логика питания) |
| Считыватель метки с условием START-окна | Высокая | Средняя | Очень высокая при корректной схеме | Средний (влияние помех/питания) |
Практические требования к электробезопасности и монтажу
- Все соединения только: обжимные клеммы + термоусадка, либо гильзы с правильным обжимом. Скрутки допускаются только как временная диагностика.
- Провода укладывать в штатные клипсы, избегать мест нагрева выпускного коллектора, шкивов и зон с острыми кромками.
- Если схема активная (есть микромодуль/кодер/метка), питание брать от штатного провода с режимом IGN (или от линии, которая включается при ключе), а на постоянную линию ставить DC/DC или развязывающий элемент, чтобы не разряжать АКБ.
- Обязательно проверить мультиметром падение напряжения на управляющей цепи при попытке запуска: оно должно быть близко к нулю в пределах логики (типично < 0.2 В на контактах при нормальной комутации).
Как проверить, что секретка работает корректно и не «палится»
- Проверка статикой: при повороте ключа в START напряжение на входе разрыва должно быть штатным, а на выходе — отсутствовать без секретного условия.
- Проверка динамикой: несколько циклов «включить START» с паузами 10–20 секунд. Плавающих эффектов быть не должно.
- Проверка под нагрузкой: включить ближний, обогрев, вентилятор (если не мешает) и повторить запуск. Секретка не должна зависеть от просадки напряжения.
- Диагностика: после тестов проверить наличие ошибок по цепи стартера/иммобилайзера (сканером). Если появляются «странные» коды — вы, вероятно, разорвали не тот провод.
Секретка на запуск своими руками — задача не про «поставить провод-перемычку», а про корректную работу с конкретной электрической архитектурой автомобиля: найти правильную командную линию, сделать разрыв там, где он не приводит к ошибкам и отказам, и спрятать логику так, чтобы угонщику приходилось не только найти разрыв, но и восстановить правильную комбинацию условий.
| схема иммобилайзера | реле блокировки запуска | диодная развязка | цепь обхода штатного иммобилайзера | контроллер задержки |
| кнопка сервисного ввода | скрытый размыкатель стартера | защита предохранителем | измерение потребления тока | настройка режима “секретный код” |
Можно ли сделать секретку на запуск двигателя самому без риска для электроники?
Да, но только через «сухие» схемы: реле/диоды/контактные группы разрывают цепь стартера или зажигания, не вмешиваясь в штатную электронику без необходимости. Используйте предохранители, правильные сечения проводов и герметичные разъёмы.
Какая схема «секретки» наиболее практична для самостоятельной установки?
Наиболее практична схема с реле, которое разрывает цепь управления запуском (например, цепь втягивающего реле стартера или сигнал разрешения на блок). Управление реле выполняется скрытым выключателем/кнопкой после включения зажигания, чтобы запуск был возможен только при выполнении условия.
Где правильно ставить секретный выключатель или кнопку?
Лучше в разрыв управляющей цепи, а не в силовой линии стартера. Сам выключатель размещайте так, чтобы к нему был доступ только владельцу, а проводку прокладывайте вдоль штатных жгутов, в гофре, с защитой от перетирания и влаги.
Как избежать проблем, когда автомобиль не заводится после установки?
Проверяйте мультиметром наличие питания/массы в точках подключения до и после реле, убедитесь, что схема возвращается в исходное состояние (например, кнопка нормально разомкнута). Применяйте маркировку проводов, делайте обжим/пайку с термоусадкой и добавьте предохранитель в цепь управления реле.
Что учесть, чтобы секретка не мешала автосигнализации и штатному иммобилайзеру?
Секретку подключайте к отдельной цепи только «разрешения» на запуск (контакт/провод, который не является диагностируемым или интегрированным в штатный иммобилайзер). Не вмешивайтесь в CAN/диагностические линии и в цепи, где уже есть блокировки штатной защиты; при сомнениях используйте схему «разрыв стартера» через реле и не трогайте контроллеры.
