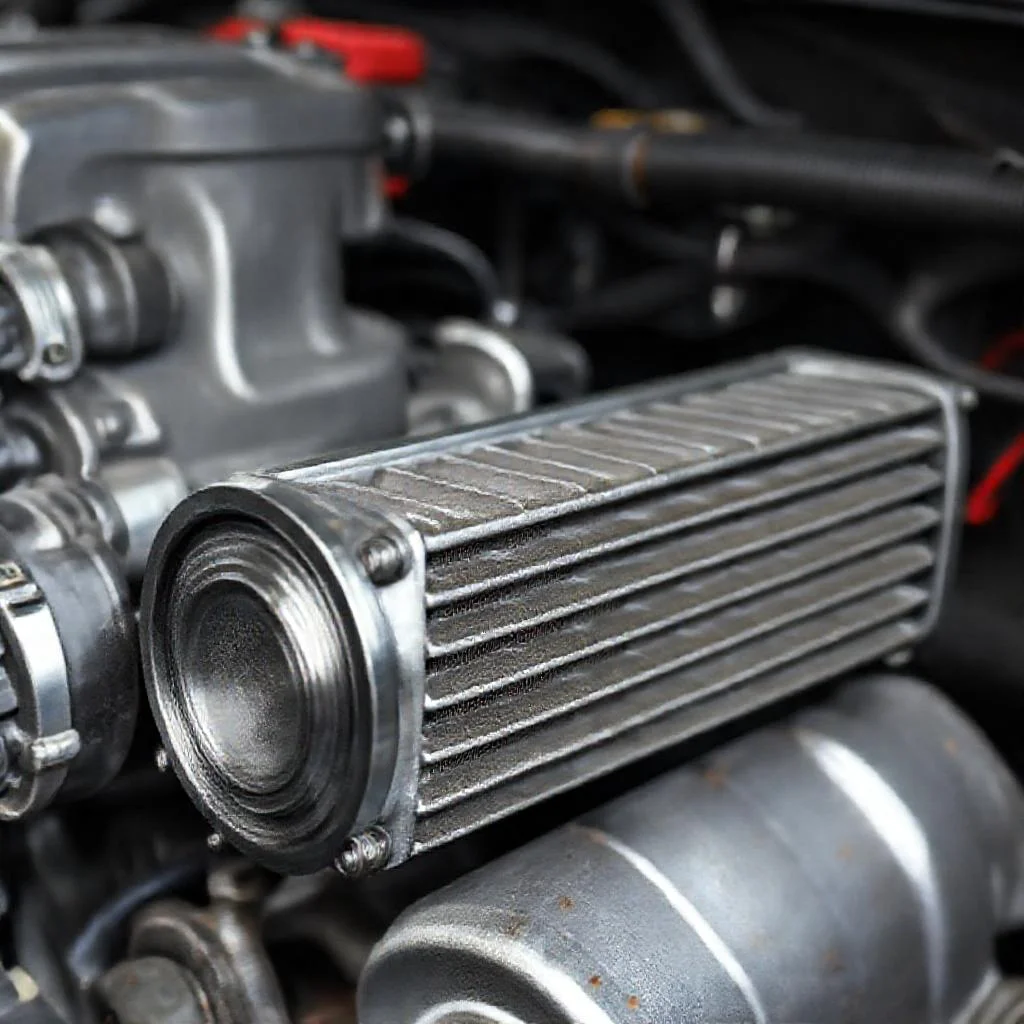

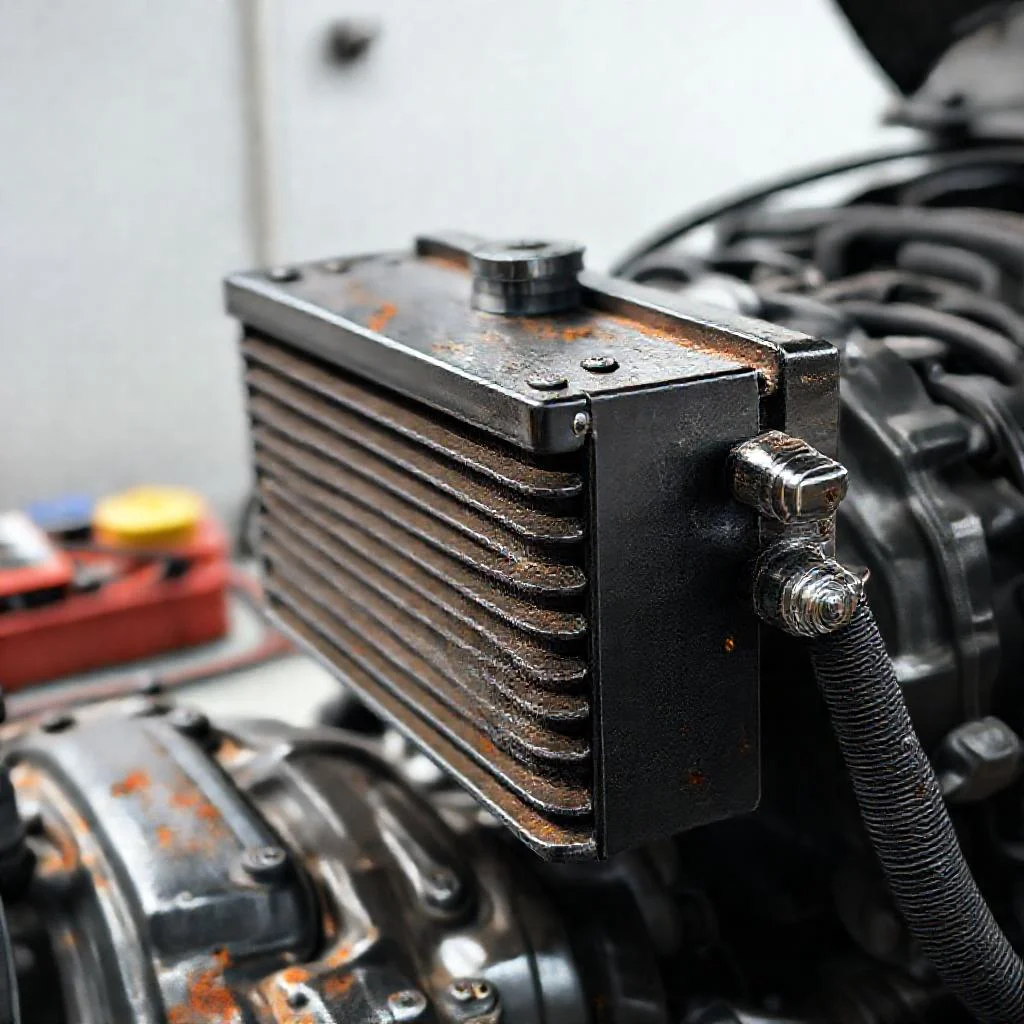

Как самостоятельно установить масляный радиатор охлаждения АКПП

Установка масляного радиатора охлаждения АКПП

Необходимые инструменты и материалы

• Масляный радиатор АКПП (универсальный или под конкретную модель авто)
• Комплект фитингов (штуцеры) под резьбу радиатора
• Маслостойкие шланги внутренним диаметром 10-12 мм (длина зависит от компоновки)
• Хомуты червячные или обжимные (8-10 шт.)
• Адаптер (или фитинг-тройник) для врезки в масляную магистраль АКПП
• Ключи рожковые/накидные на 10, 12, 13, 17, 19 (по месту)
• Шестигранники (набор) для болтов крепления радиатора
• Отвертка плоская и крестовая (средняя)
• Пластиковые стяжки (хомуты) для фиксации шлангов
• Емкость для слива масла из АКПП (не менее 2-3 литров)
• Ветошь техническая (без ворса)
• Перчатки нитриловые (защита от масла и грязи)
• Домкрат и упоры (опоры) под кузов для доступа снизу
• Фонарь налобный или переноска (для работы в подкапотном пространстве)
• Маркер или мел для разметки точек крепления
• Дрель и сверла по металлу (диаметр 4-6 мм), если нет штатных отверстий
• Герметик-фиксатор резьбы (средней фиксации, синий)
• Масло трансмиссионное ATF (1-2 литра для долива после установки)

Пошаговый алгоритм действий

1. Подготовьте автомобиль. Загоните машину на смотровую яму, эстакаду или поднимите переднюю часть домкратом с установкой на надежные опоры. Обязательно затяните ручной тормоз и поставьте противооткатные упоры под задние колеса. Отключите минусовую клемму аккумулятора во избежание коротких замыканий при работе с металлическими деталями.

   Дайте двигателю и коробке остыть в течение 30-40 минут, чтобы масло не обожгло руки. Снимите защиту картера двигателя и нижнюю защиту АКПП, если они есть — это откроет доступ к маслопроводам коробки.

2. Определите место установки масляного радиатора. Идеальный вариант — перед основным радиатором охлаждения двигателя (за решеткой радиатора) или в нижней части переднего бампера, где обеспечен максимальный обдув воздухом. Убедитесь, что радиатор не будет перекрывать доступ к штатным элементам и не будет задевать вентилятор охлаждения.

   Сделайте разметку точек крепления. Обычно радиатор фиксируется через сквозные отверстия в радиаторной решетке или с помощью кронштейнов к лонжерону. Просверлите отверстия диаметром 5-6 мм, если нет штатных мест. Обработайте края отверстий антикоррозийным составом.

3. Закрепите радиатор на подготовленное место. Используйте болты с шайбами и гроверами, либо винты с пресс-шайбой. Закручивайте крепеж равномерно, не перетягивая алюминиевый корпус радиатора. Между радиатором и кузовом обязательно проложите резиновые проставки (можно использовать куски шланга) для гашения вибраций.



   После фиксации проверьте зазоры: радиатор не должен соприкасаться с другими деталями. Закрутите все болты с усилием 5-8 Нм (рукой с небольшим усилием). Продуйте соты радиатора сжатым воздухом, чтобы из них не вылетала грязь при запуске.

4. Слейте часть масла из АКПП, чтобы уровень опустился ниже точки врезки. Открутите пробку поддона или через щуп откачайте шприцем около 1,5-2 литров ATF. Сливайте в чистую емкость — это масло можно будет залить обратно после теста.

   Изучите схему циркуляции масла в вашей коробке. Чаще всего врезаются в магистраль подачи от коробки к штатному теплообменнику (в нижнем патрубке радиатора охлаждения двигателя). Найдите два шланга, идущие от АКПП к нижней части основного радиатора.

5. Выберите шланг подачи масла (обычно нижний или левый, но лучше поискать маркировку на самой коробке). Разрежьте этот шланг острым ножом в удобном месте, отступив от фитинга 5-10 см. На концы шланга наденьте хомуты (пока не затягивайте).

   Теперь вам нужно решить: использовать тройник-адаптер или полностью заменить штатный шланг на новый. Для надежности мы используем переходники-штуцеры. Вставьте их в разрезанные концы шланга. Затяните хомуты — первый хомут на расстоянии 5 мм от края шланга, второй в 10-15 мм для подстраховки.

6. Проложите масляные магистрали к установленному радиатору. Идеально — проложить шланги так, чтобы они не касались горячих выхлопных труб, коллектора и вращающихся частей. Используйте пластиковые стяжки для фиксации через каждые 20-25 см.

   Не делайте резких перегибов — радиус изгиба шланга должен быть не менее 60-80 мм. Если шланг провисает, подложите под него резиновую гофру или дополнительный хомут. В нижней точке магистрали (если это неизбежно) поставьте дренажный кран или тройник с заглушкой — это пригодится для последующей замены масла.

7. Подсоедините шланги к масляному радиатору. Наденьте их на штуцеры радиатора до упора. Проверьте, чтобы шланг полностью накрывал резьбовую часть фитинга. Затяните хомуты на радиаторе с обеих сторон (выход и вход). Обычно направление потока масла не критично, но если на радиаторе есть стрелка (In/Out), соблюдайте ее.

   Нанесите на резьбу фиксатор, если штуцеры вкручиваются в сам радиатор, но на большинстве универсальных моделей они уже герметизированы прокладками. Проверните каждый хомут на четверть оборота после затяжки, чтобы убедиться в надежности.

8. Залейте слитое масло обратно в АКПП через щуп. Установите щуп на место. Запустите двигатель и прогрейте коробку на холостых оборотах (1-2 минуты). Медленно повращайте рулем влево-вправо (для автоматических коробок это помогает прокачать гидроблок). Глушите двигатель.

   Проверьте уровень масла на горячую. При необходимости долейте свежее ATF до верхней метки щупа (обычно требуется 0,7-1,2 литра, так как система выросла в объеме). Протрите все соединения ветошью.

9. Выполните финальную проверку герметичности. Запустите двигатель, включите режим D (нажмите тормоз) и подождите 30 секунд. Осмотрите каждый фитинг, хомут и сам радиатор — не должно быть ни малейшего мокрого пятна или подтекания. Если есть течь, подтяните хомут или подожмите соединение.

   Сделайте тестовую поездку на 5-10 км в щадящем режиме (без резких ускорений). После остановки проверьте радиатор на ощупь — он должен быть теплым, но не горячим. Если радиатор ледяной, значит шланги перепутаны местами или есть завоздушивание (потребуется стравить воздух через верхнюю точку).

10. Установите все защитные элементы на место: поддон двигателя, защиту АКПП, штатную шумоизоляцию капота. Закрепите пластиковые стяжки, обрезав лишние хвосты. На длинных участках шлангов наденьте защитную гофру от истирания.

    Повторно проверьте уровень ATF после поездки и через 2-3 дня эксплуатации. В первую неделю используйте укороченные интервалы проверки — ежедневно заглядывайте в моторный отсек. Со временем контроль можно ослабить до одного раза в месяц. При нормальной работе радиатор должен быть теплым при движении и чуть прохладным на стоянке.

Важные примечания по безопасности и эксплуатации

• Не используйте обычные водяные хомуты для масляных магистралей — только специализированные маслостойкие.
• При работе с трансмиссионной жидкостью ATF используйте только чистые емкости и воронки, так как попадание даже 1 грамма воды или грязи способно убить АКПП.
• Если радиатор установлен ниже уровня АКПП, предусмотрите обратный клапан или петлю шланга выше коробки, чтобы масло не стекло самотеком на стоянке.
• Запрещается пережимать шланги пластиковыми стяжками — используйте специальные клипсы или резиновые прокладки.
• После установки обязательно обкатайте коробку без нагрузок первые 200-300 км, так как масло может быть слишком холодным (риск ухудшения смазки).

Стоит также упомянуть следующие важные понятия: комплект для установки масляного радиатора АКПП, выбор места монтажа радиатора, обрезка и соединение масляных магистралей, схема подключения радиатора охлаждения АКПП, герметизация фитингов и хомутов, проверка уровня трансмиссионной жидкости, антифриз или тосол для системы охлаждения, удаление воздушных пробок из контура, тест-драйв после установки радиатора.

Вопрос: Какой набор инструментов и материалов нужен для самостоятельной установки масляного радиатора АКПП?

Для установки потребуется стандартный набор ключей (обычно рожковые/накидные от 8 до 19 мм), шестигранники, отвертки, а также сам радиатор, масло для АКПП (ATF), фитинги и шланги (часто идут в комплекте), герметик/лента ФУМ для резьбовых соединений и емкость для слива старого масла. Перед началом работ обязательно ознакомьтесь с инструкцией к вашему автомобилю и радиатору, так как для некоторых моделей нужны специфические переходники.

Вопрос: Нужно ли сливать масло из АКПП перед установкой радиатора? Как правильно это сделать?

Да, в большинстве случаев слив масла обязателен, особенно если радиатор врезается в штатную магистраль. Для слива найдите сливную пробку поддона АКПП (обычно с шестигранником) и слейте масло в чистую емкость — его можно использовать повторно. Если автомобиль оснащен гидротрансформатором, через пробку сливается лишь часть масла (примерно 30-50%). После установки радиатора потребуется долить свежее ATF до уровня, указанного в мануале.

Вопрос: Куда лучше всего крепить масляный радиатор АКПП, и как обеспечить циркуляцию воздуха?

Оптимальное место — перед основным радиатором охлаждения двигателя или кондиционера, в зоне прямого потока воздуха. Закрепите радиатор пластиковыми стяжками или металлическими хомутами за решетку радиатора. Важно не перекрывать воздушный поток для радиатора двигателя. Если место ограничено, можно установить радиатор в нишу бампера, но тогда рекомендуется добавить небольшой электрический вентилятор на 12 В с датчиком включения для улучшения обдува в пробках.

Вопрос: Как правильно подключить шланги радиатора к АКПП, чтобы не перепутать вход и выход?

На корпусе радиатора обычно есть обозначения «IN» (вход) и «OUT» (выход). Подключайте шланги строго по маркировке: горячее масло из АКПП должно поступать на вход радиатора. Если маркировки нет, смотрите по направлению потока масла в штатной системе (обычно верхний патрубок для подачи, нижний для возврата). Подключайте шланги, используя хомуты червячного типа, и убедитесь, что шланги не перекручены и не касаются вращающихся деталей или горячего выпускного коллектора.

Вопрос: Как проверить герметичность системы и удалить воздушные пробки после установки?

После сборки заведите двигатель и прогрейте АКПП до рабочей температуры. Проверьте все соединения визуально на предмет потеков при работающем двигателе. Для удаления воздуха выполните процедуру прокачки: переключайте селектор АКПП по всем позициям (P-R-N-D) с задержкой в 5-10 секунд, удерживая ногу на тормозе. Затем заглушите мотор, проверьте уровень масла по щупу (или через контрольное отверстие) и долейте ATF до нормы. Повторите цикл прокачки, чтобы стравить остатки воздуха.
