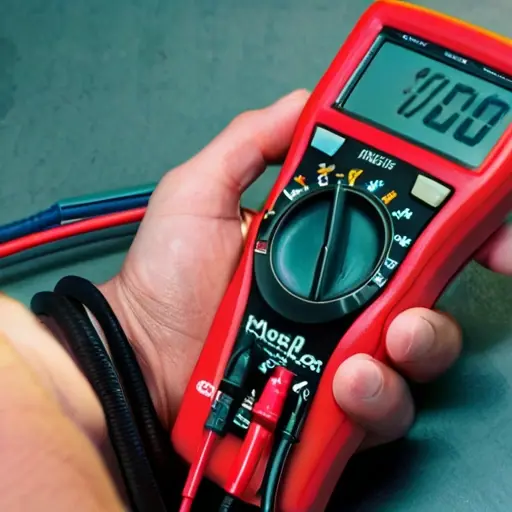

Как прозвонить проводку автомобиля на обрыв мультиметром.

Если в машине «замирает» питание на цепи, плавает подсветка, не включается вентилятор или «сыпется» датчик, чаще всего виноват обрыв/разрыв жилы, коррозия в соединителе или перелом кабеля в жгуте. Прозвонка мультиметром на обрыв — самый быстрый и контролируемый способ локализовать проблему, особенно когда сканер молчит по проводам или ошибка плавает от вибрации. Ниже — практическая методика именно для поиска обрыва (и рядом лежащих отказов: плохой контакт, перелом с частичным замыканием, коррозия).

Что считать «обрывом» и чем прозвонка отличается от измерений сопротивления

Для автожгута типовая проблема выглядит так: провод где-то переломан, жилы разорвались, а из-за сечения/влаги иногда появляется «псевдоконтакт». Мультиметр с режимом прозвонки (beep) фиксирует именно разрыв по цепи: путь тока отсутствует или уходит в космос (кΩ и выше).

• Обрыв: сопротивление уходит в бесконечность, beep не пищит, тестовый щуп «не видит» провод.
• Плохой контакт: цепь может звониться «через раз»; сопротивление прыгает при шевелении жгута.
• Коррозия/окисление в разъеме: часто выглядит как «почти обрыв», сопротивление растет, иногда есть утечки.
• Частичный перелом: может быть сопротивление заметно выше нормы, но цепь при измерении не всегда «строгий разрыв».

Главная идея: прозвонка полезна, когда вы точно знаете клеммы, между которыми нужно проверить жилу, и правильно обеспечиваете контакт щупов с проводником.

Подготовка: инструменты, настройка мультиметра и безопасная схема проверки

Инструменты

• Мультиметр с режимом прозвонки (диод/continuity) и измерением сопротивления (Ω).
• Зонды: лучше тонкие игольчатые (прокол-разъем) или back-probing щупы. «Грязные» плоские кончики на разъёме часто дают ложные обрывы.
• Набор для извлечения пинов (если нужно доставать контакты из колодки).
• Тонкая термоусадка/изоляционная лента, если придется быстро отремонтировать после локализации (на месте).
• Свет/эндоскоп — чтобы увидеть, что щуп попал именно в проводник, а не в пластик.

Настройка мультиметра

• Перед началом: переключите на continuity и проверьте «пищалку» на самих щупах (между ними сопротивление должно быть близко к нулю). Если beep не срабатывает — батарейка/щуп/контакт не ок.
• Для более точной диагностики используйте режим Ω. Для большинства проводов в автомобиле нормой будет сопротивление в пределах долей ома до нескольких ом, в зависимости от длины и сечения. Для коротких перемычек обычно единицы ом и меньше.
• Порог beep у разных мультиметров разный. Поэтому ориентируйтесь на значение сопротивления, а не только на писк.

Безопасность по питанию

• Для прозвонки на обрыв отключайте питание: выключите зажигание, вытащите ключ, желательно снять клемму АКБ, если цепь может иметь ЭБУ/реле в «живом» режиме.
• Нельзя прозванивать с включенной нагрузкой, потому что в цепи могут стоять диоды, транзисторы, ЭБУ входы и обвязка — получите «правильный писк» через полупроводники или, наоборот, «обрыв» из-за блокировки по диодам.
• Если схема включает диодные узлы (например, в блоках света, в цепях реле, в модуле рекуперации) — лучше отключать разъемы ЭБУ и проверять провод между разными концами.

Как определить точки прозвонки: карта цепи вместо гаданий

Успех прозвонки на обрыв в 80% случаев зависит от того, что вы знаете, между какими пинами этот провод должен быть целым. Без карты — вы прозваните «не ту» жилу и потратите часы.

Практический подход:

• Берите распиновку по конкретной модели/году или хотя бы «схему с цветами»: пин на блоке — пин в колодке датчика/в потребителе.
• Проверяйте, что это именно сигнальная жила (обычно тоньше) или силовая (толще, часто отдельные предохранители/реле).
• Не забывайте массу: многие «обрывы» на деле оказываются плохой связью с кузовом/минусом. Массу прозванивают так же, но с учетом точки крепления на кузове.

Пошаговый алгоритм прозвонки на обрыв мультиметром

Шаг 1. Изолируйте цепь от электроники

• Отключите разъемы на стороне потребителя (например, фара/вентилятор/датчик).
• На стороне ЭБУ/блока разъёмы тоже лучше снять, особенно если в цепи есть полупроводники.
• Если есть подозрение на управляющую цепь (тонкий провод) — отключение ЭБУ критично, чтобы не прозвонить «через вход».

Шаг 2. Подготовьте точки контакта для щупов

• Силовую жилу лучше цеплять игольчатым щупом в посадочное место пина (back-probing), чтобы не выдирать провод.
• Если разъем недоступен — аккуратно сделайте прокол изоляции на участке жгута, но так, чтобы потом восстановить герметичность: после проверки замотайте/термоусадка с клеем.
• Не давите щупом в пластик колодки: вы получите ложный «обрыв».

Шаг 3. Прозвоните «с конца в конец»

• Режим continuity: контакт между двумя концами провода — beep есть, обрыва нет.
• Если beep нет — переключитесь на Ω и измерьте сопротивление. Если мультиметр показывает «1»/∞/очень большое число — это прямой обрыв.
• Для частичного перелома вы можете увидеть, что сопротивление высокое (например, вместо 0.5–2 Ω стало 50–500 Ω) или «то пищит, то молчит» при шевелении.

Шаг 4. Уточните место обрыва сегментированием

Если цепь оборвана не на всем протяжении, удобно делить на участки. Подключайте щупы по очереди к промежуточным точкам: блок — жгут — переход в гофру/крышку — соединение.

• Пример: есть провод от блока к двери. Цепь «не звонится» между блоком и дверным актуатором. Тогда проверяете от блока до ближайшей колодки/скрутки/массовой точки в жгуте. Потом следующий участок.
• Типовая зона перелома — изгибы, места прохождения через кузов (резиновые гофры, стойки, шарнирные зоны дверей, лючки багажника).

Шаг 5. Проверка на виброустойчивость

• При подозрении на перелом: включите beep/Ω и поэтапно шевелите жгут пальцами и через изоляцию. Можно легонько покачивать провод возле разъема.
• Если сопротивление прыгает или появляется/пропадает beep — фиксируйте место: часто трещина жилы внутри оболочки.

Шаг 6. Разнесите «обрыв» и «массу»: проверка минуса отдельно

Многие «обрывы» — это не разрыв жилы, а потери на кузовной массе.

• Прозвоните жилу от потребителя до точки массы по схеме (или от потребителя до кузова минуса).
• Отсоедините массу от кузова (если возможно) и измерьте сопротивление между клеммой и кузовом. Сняли краску/окислы — сопротивление падает.

Частые ошибки

• Прозвонка под напряжением: цепь может звониться «через» полупроводники/нагрузки, давая ложное «нет обрыва».
• Плохой контакт щупа: игла попала в пустоту пина или в пластик — прибор показывает∞, хотя провод жив.
• Путаница по цветам/партам: на реальном автомобиле встречаются перепиновки, доп. проводка, скрутки после ремонта. Цвет жилы не гарантия.
• Игнорирование массы: человек прозванивает «плюс», но проблема в коррозии точки массы. В итоге он меняет предохранитель/реле, но проблема остается.
• Неучтённые диоды в цепи: если вы прозваниваете провод, который проходит через узел с диодами/защитой, continuity может вести себя непредсказуемо. Решение: отключать разъемы ЭБУ/модуля.
• Сегментация без плана: если «режете на куски» хаотично, можно потратить полдня и так и не найти участок. Сначала ищите ближайшую точку разветвления или колодку.

Сравнение характеристик: как интерпретировать показания мультиметра

Симптом на мультиметре	Вероятная причина	Что сделать дальше
Beep есть, Ω низкое (условно < 2–5 Ω для коротких цепей)	Обрыва нет, провод целый	Проверяйте питание/массу/вход-выход по схеме, проверяйте разъемы
Beep нет, Ω = ∞ / «1» / очень большое значение	Полный обрыв	Сегментируйте участок, ищите перелом в гофре/в зоне перегиба
Beep пропадает при шевелении, Ω плавает	Перелом жилы с трещиной внутри оболочки/коррозия контакта	Локализуйте в пределах 5–20 см, затем ремонт пайкой+термоусадкой
Ω заметно выше нормы (например, десятки ом вместо единиц)	Окисление/частичный перелом/тонкая жила с переходным контактом	Смотрите разъем, подчищайте, проверяйте обе стороны соединения
Цепь звонится «частично» (есть путь в одну сторону)	В цепи диоды/полупроводники	Отключайте ЭБУ/модули и прозванивайте провод на голой колодке

Лайфхак из практики: когда цепь «не звонится», не ищите обрыв сразу по всей длине. Сначала сделайте контроль целостности именно по месту входа в кузов/гофру. Я обычно работаю так: мультиметр на Ω, щуп «в блок» (со стороны провода), второй щуп — на ближайшем к подозрению участке жгута, прямо до гофры. Если до гофры провод целый, а после гофры бесконечность — перелом гарантированно в зоне перехода/гофры или у крепления. Это отсекает 70% ложной диагностики и экономит часы, потому что «сердце» проблемы у большинства машин в местах изгиба и ввода в кузов. После нахождения участка ремонт делаю не скруткой: подчищаю до меди, спайка + термоусадка с клеем (или термоусадка с заходом 2–3 см), потом обязательно проверка повторной прозвонкой под легким изгибом жгута.

Практический пример: поиск обрыва в проводе к вентилятору радиатора

Типовой кейс: вентилятор не включается, предохранитель целый, реле щелкает, по диагностике ошибка «обрыв цепи». Делаете прозвонку:

1. Выключаете зажигание, отключаете разъем вентилятора.
2. Снимаете колодку с блока/реле, где выходит силовой провод (или хотя бы отсоединяете разъем возле реле, если цепь полностью силовая).
3. Ставите мультиметр в continuity и прозваниваете между пином выхода и пином на разъеме вентилятора.
4. Если beep отсутствует — измеряете Ω. Если ∞ — обрыв.
5. Сегментируете: проверяете участок от блока до ближайшего соединителя/жгута в зоне рамки радиатора. Часто там провода перетираются об кромку пластика/крепеж или переламываются после вибраций.
6. Находите место, где при шевелении жгута сопротивление прыгает — обрыв в «скрытом» переломе. Ремонтируете провод и повторно прозваниваете уже после восстановления.

Важные нюансы для силовых и сигнальных цепей

Силовые цепи (вентиляторы, обогревы, насосы)

• Сопротивление должно быть очень низким. Если видите рост сопротивления, это может быть коррозия в разъеме, а не обрыв.
• Проверяйте не только провод, но и «переходы»: клеммы, масляные наконечники, точки кузова.

Сигнальные цепи (датчики, управления)

• Всегда отключайте ЭБУ/модуль, чтобы прозвонка не прошла через полупроводниковые узлы.
• Если провод экранирован (часто с оплеткой/фольгой), прозвонку делайте отдельно: жила к жиле и экран к массе/кузову — по схеме. Экран иногда «звону́тся» не так, как ожидается, потому что он может быть подключен через резистор/конденсатор в модуле.

Когда прозвонка на обрыв не поможет: признаки другой поломки

• Провод прозванивается целым, но нагрузка не работает: ищите питание/массу/реле/предохранители/сам модуль.
• Сопротивление нормальное, но контакт отваливается при нагрузке/температуре: возможно «подгорание» внутри разъема или проблема в обжимке пина.
• Цепь «плавает» только под напряжением: вероятна утечка или проблема изоляции/влаги в жгуте, а не обрыв.

Точная прозвонка — это не «тыкнуть щупом и смотреть писк», а управляемый процесс: отключение питания, правильная контактная точка на пине/жилe, сегментация по колодкам и динамическая проверка при шевелении. Когда делаете это дисциплинированно, место обрыва обычно находится за один рабочий проход — без замены заведомо целых узлов.

прозвонка автомобильной проводки мультиметром	измерение сопротивления цепи	проверка на обрыв (open circuit)	проверка непрерывности (continuity)	режим прозвонки со звуковым сигналом
поиск повреждения по отказу цепи	оценка целостности предохранителей	прозвонка жгутов и разъёмов на участке	падение напряжения и контроль напряжения	использование схемы электропроводки и маркировки

Как правильно прозвонить провод на обрыв мультиметром, если провод отключён от питания?

Переведите мультиметр в режим «прозвонка/сопротивление» (обычно до 200 Ω или с зуммером). Один щуп на один конец провода, второй — на другой. Обрыв — это «OL/∞» (нет сигнала и бесконечное сопротивление). Если сопротивление близко к 0–нескольким Ом — провод исправен.

Что делать, если в цепи есть разъёмы и обжимы, и мультиметр показывает сопротивление, но сигнал нестабилен?

Проверяйте отдельно каждый участок: от конца до разъёма, затем от разъёма до следующей точки. Аккуратно пошевелите жгут у места подозрения и наблюдайте за показаниями. «Прыгающее» сопротивление или периодические разрывы чаще всего указывают на надлом внутри изоляции.

Можно ли прозвонить провод, не снимая его с автомобиля, и какие есть риски?

Безопаснее прозванивать со снятыми разъёмами и без включённого питания. Если прозваниваете «на машине», обязательно отключите минус АКБ, чтобы не повредить электронику и не получить ложные показания через параллельные цепи. Учитывайте, что через блоки управления и нагрузки сопротивление может не соответствовать «чистому» проводу.

Как найти обрыв в длинной проводке, когда конец провода не доступен полностью?

Идите методом «деления»: подключите щуп к известному рабочему концу (например, разъём датчика/выход модуля), второй щуп — поочерёдно к проверяемым точкам/пинам в разъёмах. Как только на участке до точки провод исправен, а дальше появляется «∞», вы локализуете место обрыва между этими точками.

Какие показания мультиметра считать нормой для целого провода, и как учесть длину?

Нормальное сопротивление обычно низкое (порядка единиц Ом и часто близко к нулю), но зависит от сечения и длины. Если сопротивление растёт на порядок по сравнению с аналогичным исправным проводом или слишком велико для данной длины — ищите коррозию/плохой контакт в разъёмах или частичный обрыв.
