Штатные динамики в большинстве автомобилей часто ограничены не только магнитной системой и кроссовером, но и механикой установки: проставочное кольцо превращается в “акустический переходник” между корпусом двери и рабочей плоскостью диффузора. Если кольцо сделано “на глаз”, появляются утечки воздуха (паразитные резонансы, свист через неплотности), неправильная высота (дребезг катушки/пыльника на проводку), перекос посадки (неравномерная прижимная нагрузка и падение эффективности крепежа). Самый прагматичный путь — изготовить проставочные кольца из фанеры с корректной геометрией, жесткостью и герметизацией под конкретную модель динамика и двери.
Зачем проставочные кольца и что они реально меняют
Для понимания процесса полезно мыслить “как акустик-металлист”: дверная карта и штатная ниша образуют полость и отражающую поверхность. Проставка задаёт:
- Точную монтажную высоту (чтобы мотор/катушка не упирались и не ловили вибрации через каркас).
- Герметичность (кольцо должно работать как уплотнительный стакан, а не как декоративная шайба).
- Жесткость и демпфирование (фанера 15–21 мм в большинстве дверей реально держит форму лучше тонких “самоделок” из 8–10 мм).
- Правильный угол и соосность (перекос приводит к неравномерному усилию при обжатии и к подсосу воздуха по микрозазорам).
На практике разница заметна по басу: при корректной посадке “низ” становится плотнее и ровнее, пропадает дрожание дверной панели на средних частотах, а свист/хрип от неплотностей уходит.
Исходные данные: что нужно измерить до резки фанеры
Сборка начинается не с закупки листа фанеры, а с замеров. Минимальный набор:
- Внутренний диаметр посадочного отверстия в двери (обычно это штатный “проём” или ограничитель).
- Внешний диаметр посадочной плоскости проставки под динамик (то, что будет перекрывать дверь).
- Диаметр установочного кольца динамика (часто 93/96/100/130 мм, но точнее мерить по фактической рамке/фланцу).
- Крепёж: количество отверстий (например, 4/5/6) и их расположение по центрам (болты/винты по кругу).
- Глубина посадки: расстояние от штатной посадочной плоскости до препятствий (стеклоподъёмник, ребра жесткости, замок двери, штатные жгуты).
- Наличие “ступеньки” на внутренней стороне двери: если профиль ступенчатый, кольцо должно повторить геометрию, иначе будет качание.
Технический минимум по толщине: если динамик ставится в штатное место с запасом по глубине, часто хватает 15–18 мм. Если нужно поднять осевую плоскость или “пробить” штатную выштамповку, берут 18–21 мм. Важный нюанс: чем толще проставка, тем меньше паразитных колебаний по плоскости, но тем выше риск упереться в стекло/механику.
Материалы и оснастка: фанера, герметики, крепёж
Какую фанеру брать
- Лучше ламинированная (морская) с нормальной водостойкостью. В дверях влажность плавает постоянно.
- Толщина: 15–21 мм. Для большинства 13 см динамиков в дверях практично 18 мм. Для 16–17 см иногда разумнее 21 мм, но только при достаточной глубине.
- Качество: без расслоений, с ровными слоями. Нельзя брать фанеру “на сколах” — крепёж вырывает слои.
Герметизация и демпфирование
Задача не “замазать красиво”, а обеспечить воздушную непроницаемость и убрать микровибрации.
- Уплотнитель между проставкой и дверью: акустический поролон/EPDM-лента толщиной 5–10 мм или формованный уплотнитель по контуру.
- Вторичная герметизация: герметик типа MS-полимер по стыку (тонким валиком) или герметик для автошвов. Не заливайте внутрь полостей динамика.
- Внутренние поверхности проставки: слой демпфирующего материала (битумно-мастичный “вибро” или термостабильная мастика), чтобы снизить передачу энергии на дверь.
Демпфирование важно: тонкая “пустая” фанера может работать как мембрана-переходник на средних частотах, особенно если динамик уже “бьёт” в 200–800 Гц с заметной отдачей.
Крепёж: чтобы кольцо не “гуляло”
- Винты/болты: нержавейка или оцинковка. Диаметр под посадочное место динамика (часто М5 или М6).
- Шайбы увеличенной площади, чтобы не вырывать фанеру.
- Если есть возможность — закладные гайки/втулки в фанере (пресс-втулки) вместо “саморезов в дерево”. Саморезы со временем разрабатывают отверстие и дают люфт.

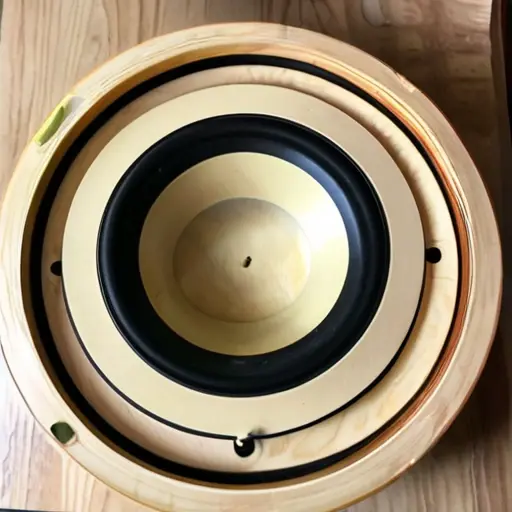

Изготовление проставочных колец: геометрия и технология
Разметка по центру и перенос крепежных отверстий
Надежный способ: шаблон динамика. Если есть бумажный шаблон, печатают 1:1, фиксируют на фанере и делают центровку по диагоналям. Если шаблона нет — измеряйте шаг крепежных отверстий или диаметр круга под крепеж (Bolt Circle Diameter, BCD): сначала отмечают центр, потом рассчитывают точки по окружности.
Практический контроль: приложите динамик к шаблону и проверьте, чтобы все отверстия совпали с точностью хотя бы в пределах 0,5 мм. Смещение крепежа на “почти” приводит к перекосу при затяжке и к микроподсосу воздуха.
Фрезеровка посадочной кромки
Обычно проставка имеет две “важные” плоскости:
- Наружная плоскость, прижимающаяся к двери.
- Внутренняя плоскость/ступень вокруг отверстия под динамик (если нужна ступень, например чтобы диффузор “смотрел” ровно и не упирался в элементы).
Если у динамика есть посадочный фланец, полезно сделать легкую фаску/выборку, чтобы обеспечить полный контакт уплотнителя. Глубина выборки — по месту: делайте тестовый прижим с динамиком без затяжки, оценивайте зазор и контакт по всему периметру.
Прорез отверстия под диффузор: диаметр и “зазор по безопасности”
В отверстие должна проходить не только корзина, но и элементы за ней (в зависимости от конструкции динамика). Практика:
- Минимальный технологический зазор до препятствий внутри двери: 3–5 мм.
- Если внутри рядом проходят ребра — учитывайте возможный сдвиг динамика при вибрациях (люфт крепежа 0,5–1 мм уже критичен).
Обрез фанеры после резки обрабатывают: убирают ворс, подчищают кромку, снимают заусенцы. Ворс мешает уплотнителю работать по контуру.
Пошаговый алгоритм изготовления (без гаданий)
- Снять динамик/замерить посадочные размеры: диаметр фланца, BCD, число и расположение отверстий, глубину посадки в двери.
- Определить нужную толщину проставки (15–21 мм) по свободной глубине: измерьте расстояние от плоскости двери до ближайшего препятствия и заложите запас 5–8 мм с учетом кабелей.
- Сделать шаблон: бумага 1:1 или трафарет на фанере. Отметить центр и точки крепежа.
- Нанести разметку на фанеру, вырезать внешний контур (лобзик/циркулярка), затем вырезать внутреннее отверстие под корзину/фланец.
- При необходимости — фрезеровать посадочную выборку под уплотнитель и/или ступень.
- Просверлить крепежные отверстия. Сначала сверлите “центровочное” маленьким диаметром (например, 2–3 мм), затем рассверливайте в размер, чтобы не уйти в кривую траекторию.
- Примерка “на сухую”: поставить проставку на дверь без герметика, проверить посадку по плоскости и отсутствие контакта с внутренними узлами.
- Формирование герметизирующего слоя: наклеить уплотнитель на наружную плоскость проставки, прижать и убедиться, что он не попадает в зону крепежа с перекосом.
- Обработать внутренние поверхности демпфированием (тонкий слой вибро/мастики) и высушить/зафиксировать.
- Установить на дверь: обезжирить контактные поверхности, нанести тонкий слой герметика по стыку, затянуть проставку с умеренным моментом (без “сорвать” фанеру).
- Подключить динамик и сделать второй контроль: проверьте, что динамик не упирается, не касается жгутов и не оставляет зазора по фланцу (уплотнитель должен прижиматься равномерно).
Сравнение характеристик: толщина проставки и влияние на звук
| Толщина фанеры | Механика | Риск проблем | Что слышно/видно |
|---|---|---|---|
| 10–12 мм | Жесткость ниже, легче резонирует | Больше вероятность дребезга и “провалов” на средних | Иногда бас есть, но с “тряской” дверью |
| 15–18 мм | Оптимальный баланс жесткости и высоты | Обычно комфортно по глубине | Более ровкая отдача, меньше паразитных призвуков |
| 21 мм | Максимальная жесткость в типовых дверях | Риск упирания в стекло/ребра; тяжелее обработка | Плотнее “удар” и лучше контроль, если геометрия совпала |
Частые ошибки при установке проставок из фанеры
- Отсутствие герметичного контура: “поставил на герметик точками” — через микрозазоры воздух начинает “петь” на средних частотах.
- Неправильная геометрия отверстия: динамик вроде встал, но пыльник/корзина задевает кабели или ребро при работе стекла.
- Крепёж без шайб/закладных: отверстие в фанере разбивается, появляется люфт, и проставка начинает работать как источник призвуков.
- Слишком тонкая фанера: 8–10 мм на практике дает заметный механический “паразит” и худший контроль баса.
- Перекос при затяжке: если отверстия крепежа “чуть-чуть” не совпали, при обжатии динамик деформирует фланец и нарушается контакт уплотнителя.
- Демпфирование “везде и толстым слоем”: мастика может попасть в зоны прижима и ухудшить герметичность, а толстые комки меняют плоскость контакта.
Один мощный лайфхак с практики
Перед финальной сборкой я делаю “контроль по краске”: беру тонкий слой несмываемого маркера или графитового порошка, тонко наношу на посадочную плоскость двери, ставлю проставку без затяжки, чуть прижимаю и снимаю. Если на уплотнителе появились “белые пятна” (неприлегающие зоны) — сразу видно, где фанера контактирует не по всей площади. Дальше снимаю 0,5–1 мм там, где мешает выштамповка (обычно это один сектор), и только потом герметизирую. Это радикально снижает вероятность подсоса воздуха и потом убирает утомительные “свисты” на 300–1200 Гц после установки.
Финальная настройка: как убедиться, что кольца работают как надо
- Проверка на механические контакты: после установки динамика проверьте работу стеклоподъемника и штатных жгутов (лучше руками и подергиванием провода рядом).
- Проверка уплотнения: при легком нажатии на корзину не должно быть “перекатывающей” деформации по фланцу (признак люфта проставки).
- Акустический контроль: на тестовом треке с чистым вокалом и бочкой послушайте в районе верхнего баса/нижней середины. Любой характерный “свистящий” оттенок или хрип часто указывает на микроподсос или перекос.
- Повторная подтяжка: фанера после первой нагрузки может “усесть” контакт. После нескольких дней эксплуатации стоит проверить моменты крепежа (без перетяга).
Когда проставочные кольца изготовлены точно под геометрию двери и динамика, фанера становится не просто “вставкой”, а структурным элементом, который стабилизирует посадку, повышает акустическую герметичность и улучшает контроль низких частот. В итоге вы получаете механически честную установку: меньше паразитного воздуха, меньше призвуков, больше отдачи именно от динамика, а не от двери.
| проставочные кольца из фанеры | изготовление монтажных проставок | компоновка подиума динамика | центровка диффузора | подбор толщины фанеры |
| влагостойкая фанера | герметизация монтажного шва | механическое крепление на штатные посадочные места | матирование и лакокрасочное покрытие | анти-вибрационные прокладки |
Какая толщина фанеры оптимальна для проставочных колец под динамики?
Чаще всего берут 12–18 мм в зависимости от глубины посадки динамика и требуемого выноса. Главное — чтобы после установки не было контакта с элементами двери и сохранялась соосность, а жесткость исключала вибрации проставки.
Нужно ли использовать влагостойкую фанеру и как ее правильно подготовить?
Рекомендуется влагостойкая (ФСФ/березовая) фанера. Перед монтажом торцы и все кромки обязательно герметизируют (лак/краска/пропитка), чтобы исключить набухание от конденсата и влаги в дверях.
Как точно разметить и вырезать отверстия под динамик и крепеж?
Разметку делают по штатному посадочному месту: сначала переносят внешний контур, затем размечают отверстие под корзину/фланец и отверстия под крепеж по фактическим размерам динамика или шаблону. Допуски по посадке лучше закладывать минимальные, а кромки после резки обрабатывать, чтобы не было ступенек и перекосов.
Как обеспечить надежное прилегание проставочного кольца к двери и убрать резонансы?
Используйте плотные уплотнители (бутилкаучук/вибродемпферная лента) по плоскости контакта и при необходимости герметизирующую прокладку под фланец. Само кольцо фиксируйте на дверь без перекоса: не перетягивайте крепеж, чтобы не деформировать фанеру и не ухудшить герметичность.
Сколько крепежных точек и какие крепежи лучше применять для фанерных проставок?
Ориентируйтесь на штатную схему крепления динамика (обычно все штатные точки). Для фанеры применяют саморезы по дереву достаточной длины с предварительным засверливанием, чтобы не растрескать материал; при необходимости используйте закладные/втулки для стабильной фиксации и виброустойчивости.
