1. Общая характеристика и назначение

Поршневой компрессор представляет собой объемную роторно-поступательную машину, предназначенную для сжатия газов и подачи их под давлением. Рабочий процесс основан на принципе вытеснения газа из замкнутого объема (цилиндра) при возвратно-поступательном движении поршня. В отличие от лопастных машин, поршневые компрессоры обеспечивают высокие степени сжатия за один цикл при относительно низких скоростях вращения вала.

Классификация поршневых компрессорных машин проводится по нескольким признакам: числу ступеней сжатия (одноступенчатые и многоступенчатые), расположению цилиндров (горизонтальные, вертикальные, V-образные, W-образные), способу действия (простого и двойного действия), типу привода (электрический, дизельный, газовый). Основным параметром, определяющим тип компрессора, является конечное давление нагнетания, которое может достигать значений от 0,6 МПа в низконапорных установках до 100 МПа и выше в специальных промышленных агрегатах.

2. Принцип действия

Цикл работы поршневого компрессора состоит из четырех тактов: всасывания, сжатия, нагнетания и расширения остаточного газа. При движении поршня от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ) в цилиндре создается разрежение, под действием которого открывается всасывающий клапан, и газ заполняет свободный объем цилиндра. В момент перехода поршня через НМТ всасывающий клапан закрывается.

При обратном ходе поршня (от НМТ к ВМТ) газ сжимается в замкнутом пространстве цилиндра. Процесс сжатия подчиняется политропному закону, где показатель политропы зависит от интенсивности охлаждения стенок цилиндра. По достижении давления, превышающего давление в нагнетательном патрубке на величину сопротивления пружины клапана, открывается нагнетательный клапан, и сжатый газ вытесняется в ресивер или пневмосистему.

При подходе поршня к ВМТ нагнетательный клапан закрывается. Оставшийся в так называемом «вредном пространстве» (зазор между поршнем в ВМТ и головкой цилиндра) сжатый газ расширяется при обратном ходе поршня, снижая свою температуру и давление. Именно расширение остаточного газа является причиной того, что всасывающий клапан открывается не мгновенно, а с некоторой задержкой, что снижает объемный коэффициент полезного действия компрессора.

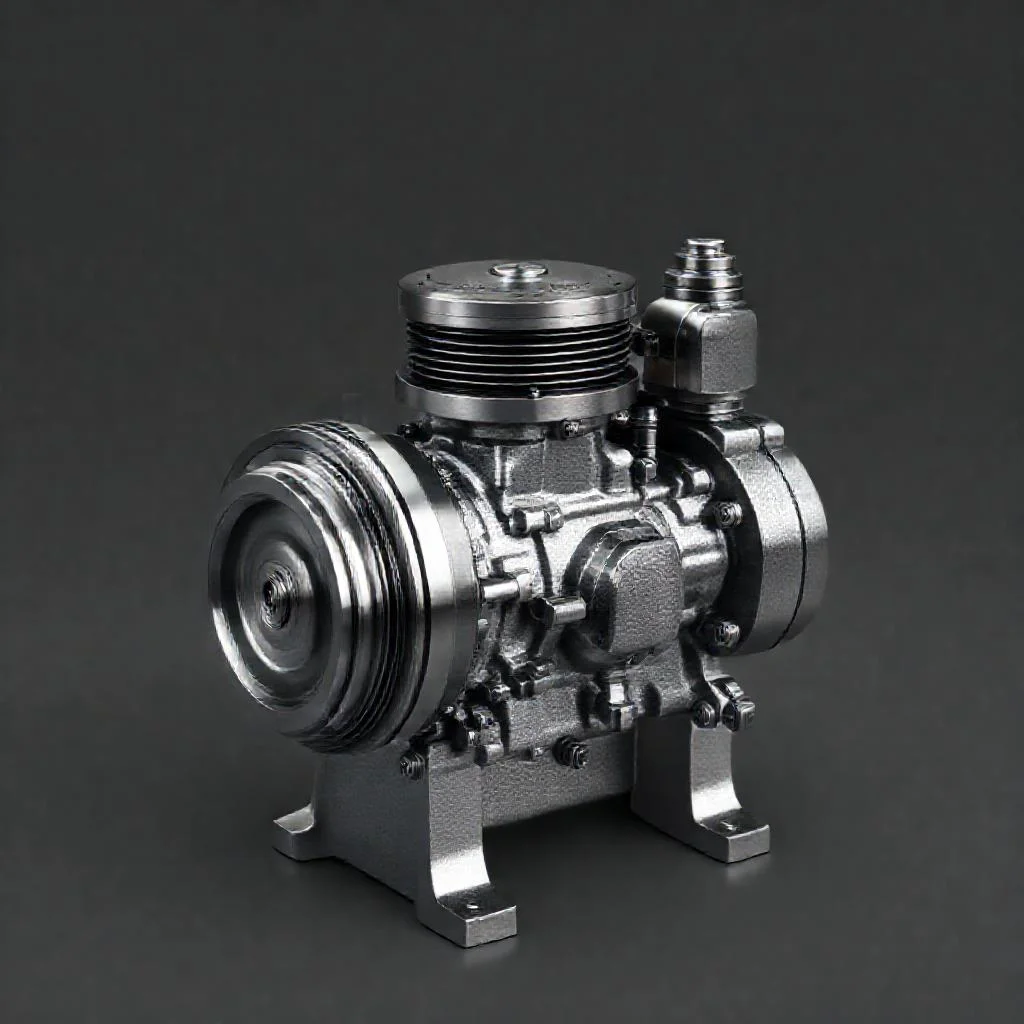

3. Конструктивные элементы

3.1. Цилиндро-поршневая группа

Цилиндр представляет собой основную рабочую камеру компрессора. Изготавливается из высокопрочного чугуна или стали (для высоких давлений). Внутренняя поверхность цилиндра подвергается прецизионной расточке и хонингованию для обеспечения минимального зазора с поршнем. Для отвода тепла, выделяющегося в процессе сжатия, цилиндры снабжаются ребрами охлаждения (в малых машинах с воздушным охлаждением) или водяными рубашками.

Поршень совершает возвратно-поступательное движение внутри цилиндра. Конструкция поршня включает головку (верхнюю часть) и юбку (направляющую часть). Для герметизации рабочего зазора на поршне устанавливаются поршневые кольца: компрессионные (уплотнительные) и маслосъемные. Компрессионные кольца предотвращают перетекание газа из зоны высокого давления в зону низкого давления, а маслосъемные контролируют подачу смазки на стенки цилиндра.

3.2. Клапанная система

Клапаны поршневого компрессора являются наиболее критичными элементами, определяющими его производительность и надежность. Различают всасывающие и нагнетательные клапаны, которые работают автоматически под действием перепада давления. По конструктивному исполнению выделяют пластинчатые, кольцевые и грибковые клапаны.

Пластинчатые клапаны состоят из стальной ленточной пружины, которая перекрывает седло клапана. При достижении определенного давления газа пружина деформируется, открывая проходное сечение. Жесткость пружины определяет момент открытия и закрытия клапана, а также влияет на газодинамические потери. Грибковые клапаны с пружинным поджатием используются в компрессорах высокого давления для обеспечения лучшей герметизации.

3.3. Кривошипно-шатунный механизм (КШМ)

КШМ преобразует вращательное движение коленчатого вала в поступательное движение поршня. Основные элементы: коленчатый вал (изготавливается из кованой стали), шатун (соединяет вал с поршнем), поршневой палец (шарнирное соединение шатуна с поршнем) и маховик (аккумулятор кинетической энергии, обеспечивающий равномерность вращения вала).

Коленчатый вал устанавливается в картере на подшипниках качения (в малых и средних компрессорах) или на подшипниках скольжения (в крупных стационарных машинах). Шатун имеет разъемную конструкцию в нижней головке для монтажа на шейку коленчатого вала. Смазка узлов трения КШМ осуществляется маслом под давлением, подаваемым масляным насосом (в системах с принудительной смазкой) или разбрызгиванием (в системах с картерной смазкой).

3.4. Система смазки

Система смазки поршневого компрессора выполняет функцию снижения трения, отвода тепла от трущихся поверхностей и обеспечения герметизации рабочего зазора между кольцами и цилиндром. Существуют два основных типа смазки: смазка цилиндров (подача масла непосредственно в рабочую камеру через смазочные отверстия) и смазка КШМ (циркуляционная система с масляным насосом и фильтром).

В компрессорах с высокой степенью сжатия применяется раздельная система смазки: цилиндры смазываются специальными компрессорными маслами с высокой термической стабильностью, а КШМ — индустриальными маслами. Критически важно, чтобы масло не образовывало нагара на клапанах и не коксовалось при высоких температурах сжатия (свыше 180°C).

3.5. Система охлаждения

Отвод тепла является обязательным условием для эффективной работы поршневого компрессора, так как нагрев газа при сжатии может привести к детонации масла, снижению производительности и разрушению деталей. Различают воздушное и жидкостное (водяное) охлаждение. Воздушное охлаждение реализуется вентилятором, нагнетающим воздух на оребренную поверхность цилиндров и промежуточных холодильников.

Жидкостное охлаждение применяется в мощных стационарных компрессорах. Вода циркулирует через рубашки цилиндров и охладители сжатого газа. Промежуточное охлаждение газа между ступенями сжатия является обязательным для многоступенчатых компрессоров: это позволяет снизить температуру газа перед подачей в следующую ступень, что уменьшает работу сжатия и повышает общий КПД установки.

4. Рабочие характеристики

4.1. Производительность (подача)

Производительность поршневого компрессора определяется объемом газа, всасываемого за один цикл, умноженным на частоту вращения вала. Теоретическая подача (Vт) рассчитывается по формуле: Vт = (πD²/4) × S × n, где D — диаметр цилиндра, S — ход поршня, n — число оборотов вала. Фактическая подача (Vф) всегда меньше теоретической из-за наличия вредного пространства, утечек через клапаны и поршневые кольца, а также нагрева газа при всасывании.

Объемный коэффициент (λ₀) численно равен отношению фактической подачи к теоретической. Типичные значения λ₀ для современных компрессоров находятся в диапазоне 0,75–0,90. Основное влияние на λ₀ оказывает относительная величина вредного пространства (обычно 2–10% от рабочего объема цилиндра). С увеличением степени сжатия и уменьшением величины вредного пространства объемный КПД снижается.

4.2. Степень сжатия и давление нагнетания

Степень сжатия (ε) — это отношение абсолютного давления нагнетания к абсолютному давлению всасывания. Для одноступенчатых поршневых компрессоров с воздушным охлаждением степень сжатия редко превышает 8–10 из-за ограничений по температуре сжатия (температура на выходе не должна превышать 180–200°C). Для достижения давлений свыше 1,5 МПа необходимо применять многоступенчатое сжатие.

В многоступенчатых компрессорах степень сжатия распределяется между ступенями таким образом, чтобы работа сжатия в каждой ступени была примерно одинакова (принцип оптимального распределения). Между ступенями устанавливаются промежуточные холодильники, которые снижают температуру газа до начальной (или близкой к ней). Конечное давление нагнетания в таких установках может достигать 250–300 МПа.

4.3. Мощность и КПД

Индикаторная мощность (Ni) — мощность, развиваемая газом в цилиндре, определяется по площади индикаторной диаграммы. Эффективная мощность (Ne) на валу компрессора складывается из индикаторной мощности и механических потерь в КШМ, клапанах, подшипниках. Механический КПД (ηм) современных компрессоров составляет 0,80–0,92.

Изотермический КПД (ηиз) оценивает степень приближения реального процесса сжатия к идеальному изотермическому процессу, при котором температура газа остается постоянной. Он зависит от качества охлаждения цилиндра. Адиабатический КПД (ηад) характеризует потери, связанные с нагревом газа при отсутствии охлаждения. Для поршневых компрессоров с хорошим охлаждением ηиз может достигать 0,85–0,95.

4.4. Температурный режим

Температура газа на выходе из компрессора является критическим параметром, ограничивающим режим работы. Она рассчитывается по политропному процессу: T₂ = T₁ × (P₂/P₁)^((m-1)/m), где m — показатель политропы (для воздуха при охлаждении m≈1,2–1,35). Превышение температуры свыше 200°C опасно воспламенением масляного тумана и коксованием масла на выпускных клапанах.

Для контроля температурного режима в систему управления компрессора вводятся датчики температуры нагнетания и температуры охлаждающей жидкости. При превышении установленных порогов (обычно 180°C для воздуха и 220°C для инертных газов) автоматика должна отключать привод для предотвращения аварийной ситуации.

5. Особенности эксплуатации

Эксплуатация поршневого компрессора требует строгого соблюдения регламента технического обслуживания. Основные операции включают замену масла в картере (интервал зависит от типа масла и условий работы, обычно 500–2000 моточасов), очистку или замену воздушных фильтров (каждые 250–500 часов), проверку и регулировку клапанов (каждые 1000–2000 часов).

Вибрация корпуса компрессора является индикатором технического состояния КШМ. Допустимые уровни виброскорости для поршневых машин не должны превышать 15–18 мм/с на корпусе подшипников. Повышенная вибрация свидетельствует об износе поршневых колец, шатунных вкладышей или о дисбалансе маховика. Обязательным является проведение ревизии и очистки промежуточных холодильников от нагара и отложений.
