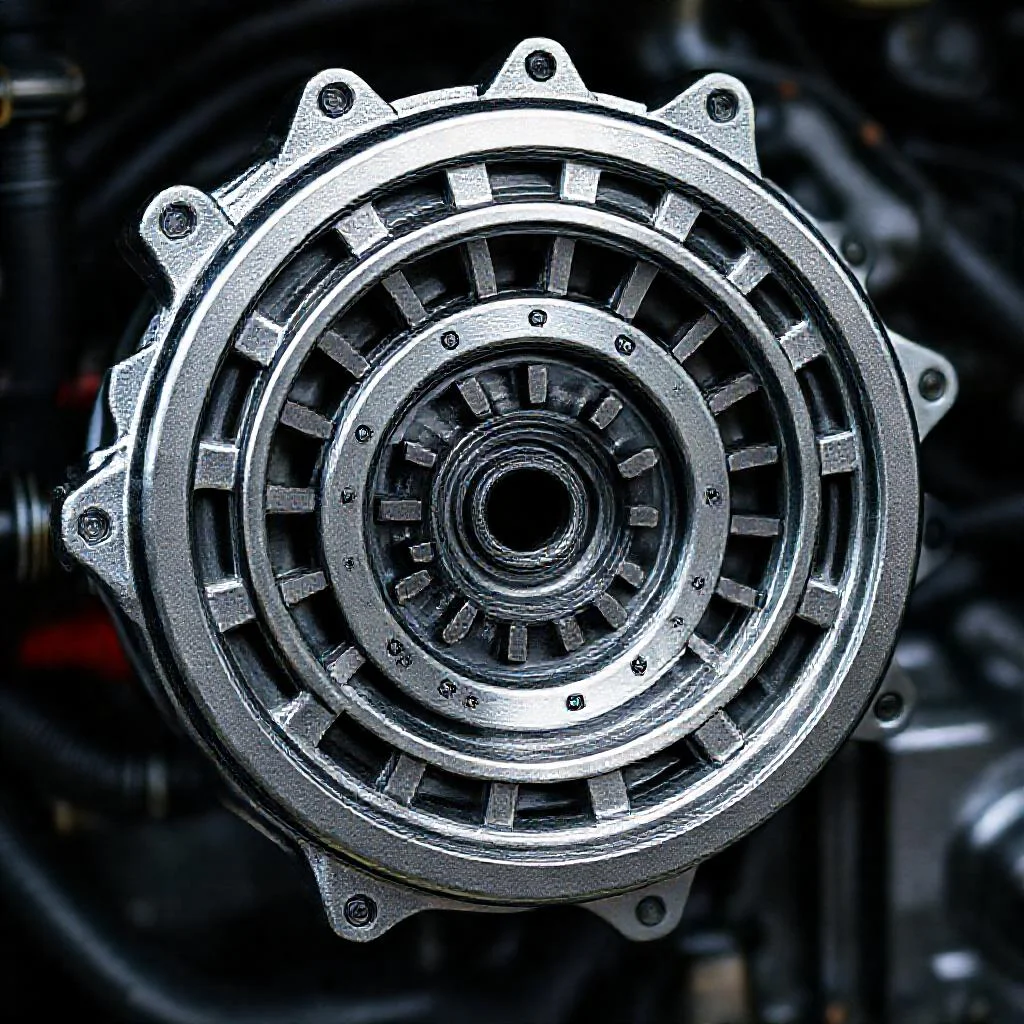

Устройство муфты компрессора климата

Устройство муфты компрессора климатической установки

Муфта компрессора климатической установки (также известная как электромагнитная муфта сцепления) является исполнительным механизмом, обеспечивающим избирательную передачу крутящего момента от шкива привода к валу компрессора. Основная функция муфты заключается в циклическом включении и выключении компрессора в ответ на сигналы блока управления климат-контролем. Конструктивно муфта объединяет в себе механические, электрические и фрикционные компоненты, работающие в условиях высоких нагрузок и температур.

Классическая электромагнитная муфта компрессора состоит из трех основных частей: ступицы с фрикционным диском, шкива с обгонной муфтой (опционально) и электромагнитной катушки (соленоида). Шкив, постоянно вращающийся на подшипнике при работающем двигателе, получает движение через ременную передачу. Внутренняя поверхность шкива выполняет роль ведомого барабана или якоря для фрикционного диска.

Фрикционный диск жестко закреплен на валу компрессора с помощью шпоночного соединения или шлицевой втулки. Он выполнен из высокопрочной стали и оснащен фрикционной накладкой, устойчивой к абразивному износу и тепловым деформациям. Диск имеет возможность осевого перемещения относительно неподвижной катушки под действием магнитного поля.

Электромагнитная катушка размещается либо в корпусе компрессора, либо крепится неподвижно к кронштейну агрегата. Катушка состоит из изолированного медного провода с лаковым покрытием, намотанного на каркас из термостойкого пластика. Ее обмотка рассчитана на номинальное напряжение бортовой сети (12В или 24В) и потребляет ток от 2 до 4 Ампер в рабочем состоянии.

В конструкцию некоторых моделей интегрируется обгонная муфта (муфта свободного хода) между шкивом и его посадочным местом. Ее наличие позволяет шкиву вращаться с большей скоростью, чем вал компрессора, что предотвращает ударные нагрузки при резком отключении сцепления. Это повышает ресурс ремня привода и подшипников компрессора.

Принцип работы электромагнитной муфты

Рабочий цикл муфты инициируется сигналом от электронного блока управления (ECU) при наличии запроса на охлаждение. В момент включения на обмотку катушки подается напряжение, генерирующее магнитное поле. Магнитный поток проходит через корпус катушки, воздушный зазор и ферромагнитный материал ступицы фрикционного диска.

Под действием электромагнитной силы фрикционный диск притягивается к торцевой поверхности шкива (якорю). Прижимное усилие создается исключительно электромагнитным полем — пружины возврата на большинстве моделей отсутствуют, либо используются пластинчатые пружины малой жесткости для устранения остаточного зазора. Сила сцепления должна превышать крутящий момент сопротивления компрессора.

Как только диск полностью прижат к шкиву, вращение начинает передаваться на вал компрессора. Происходит сжатие хладагента. При достижении заданных параметров давления или испарения ECU обесточивает катушку — магнитное поле исчезает. Диск под действием центробежных сил и собственной упругости отходит от шкива на доли миллиметра, размыкая механическую связь.

Время срабатывания муфты (замыкания) составляет 0.2-0.5 секунды, а время размыкания — 0.1-0.3 секунды при стандартном напряжении 12В. Быстродействие критически важно, так как задержка может вызвать гидравлический удар в системе из-за резкого роста давления на стороне нагнетания при пуске компрессора.

Конструктивные разновидности и исполнение

По способу установки различают муфты, монтируемые непосредственно на вал компрессора (встраиваемые), и отдельные узлы, фиксируемые на фланце корпуса. Встраиваемые муфты имеют меньший вес и компактные габариты, но усложняют ремонт компрессора. Отдельные узлы чаще встречаются в коммерческом транспорте.

По типу фрикционного материала выделяют муфты с керамическими накладками (высокая термостойкость, коэффициент трения до 0.4) и с органическими (состав на основе смолы и асбеста или арамидных волокон). Керамические накладки обладают большей износостойкостью, но могут создавать повышенный шум при сцеплении. Органические накладки работают тише, но быстрее изнашиваются.

Некоторые современные муфты оснащаются системой принудительного воздушного охлаждения, реализованной за счет лопаток на внешней поверхности шкива. Это необходимо при тяжелых режимах эксплуатации (стоянка в пробках, тропический климат), когда естественная конвекция недостаточна. Температура катушки не должна превышать 150°C, так как при перегреве возникает риск межвиткового замыкания.

Технические характеристики

Номинальный крутящий момент муфты зависит от площади контакта фрикционной пары и силы магнитного поля. Стандартный момент для легковых автомобилей составляет 50-80 Нм, для грузовых — до 200 Нм. Запас по моменту обычно не менее 20% от пикового крутящего момента компрессора при пуске.

Потребляемый ток катушки варьируется в диапазоне от 1.8 А до 4.5 А при номинальном напряжении 12В. Соотношение ампер-витков (число витков на силу тока) определяет напряженность магнитного поля. Типовая катушка содержит от 200 до 400 витков медного провода диаметром 0.3-0.8 мм.

Толщина воздушного зазора между катушкой и диском в разомкнутом состоянии составляет 0.3-0.8 мм. Слишком малый зазор увеличивает риск затирания при износе подшипников, слишком большой — снижает усилие прижатия. Допустимый осевой люфт вала компрессора не должен превышать 0.1-0.2 мм.

Ресурс муфты, при соблюдении регламентных работ по замене масла компрессора и очистке шкива от загрязнений, составляет от 100 000 до 250 000 км пробега. Факторы сокращения ресурса: утечка хладагента (повышенная нагрузка), засорение масляного контура (повышенное трение) и износ подшипника шкива.

Механическая прочность шкива и ступицы проверяется на усталость при циклическом приложении нагрузки. Стандартный тест включает 10^5 циклов включения-выключения при номинальном моменте. Электрическая изоляция катушки должна выдерживать напряжение пробоя не менее 500 В постоянного тока без повреждений.
