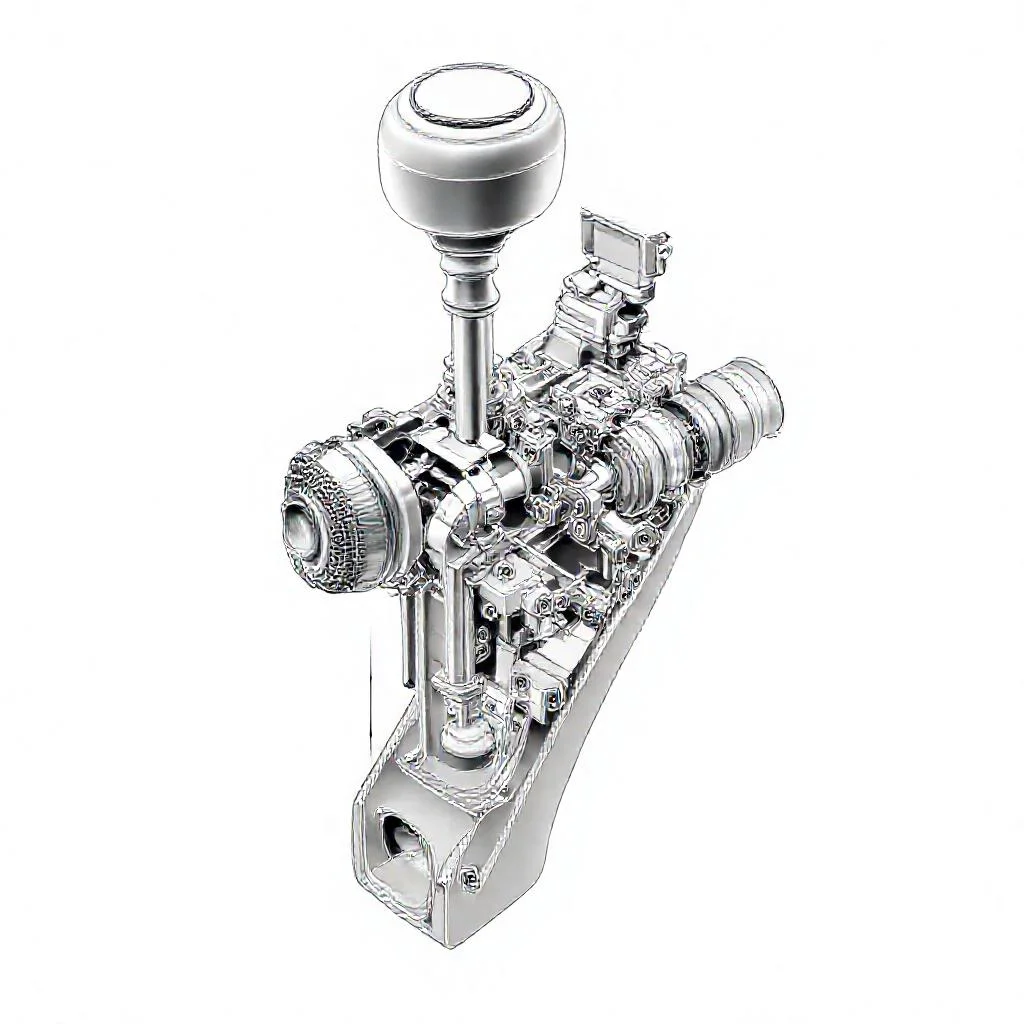

Устройство короткоходной кулисы

1. Определение и назначение

Короткоходная кулиса представляет собой механизм переключения передач в механических трансмиссиях, обеспечивающий передачу управляющего воздействия от рычага переключения к штокам вилок коробки передач. Основное конструктивное отличие от стандартных кулис заключается в уменьшении длины хода рычага и сокращении угла его поворота при фиксации передач.

Короткоходная кулиса решает задачу минимизации физического перемещения руки водителя и сокращения времени переключения. В техническом контексте снижение хода рычага достигается за счёт изменения передаточного отношения между рычагом и штоками коробки передач, а также за счёт применения более жёстких направляющих элементов.

2. Устройство и основные элементы

Кинематическая схема кулисы включает рычаг, шарнирный узел, тяги или тросы, направляющие пластины и фиксатор. Рычаг, как правило, изготавливается из легированной стали методом холодной штамповки или механической обработки, с последующей термообработкой для повышения износостойкости.

Шарнирный узел состоит из сферического подшипника или полимерной втулки с графитовым наполнителем, что обеспечивает снижение трения и выборку люфтов. В короткоходных модификациях центр вращения шарнира смещён, что изменяет плечо силы и, соответственно, уменьшает амплитуду перемещения нижнего конца рычага.

Направляющие пластины выполняют функцию селектора: они имеют пазы, соответствующие геометрии включения передач. В короткоходных кулисах пазы фрезеруются с уменьшенными радиусами закруглений, что исключает запирание механизма при быстром переключении и снижает вероятность пропуска передачи.

Фиксатор (защёлка) представляет собой подпружиненный шарик или конус, взаимодействующий с канавками на штоке коробки передач. В короткоходных системах усилие пружины увеличено на 15–25% по сравнению со стандартной, чтобы компенсировать снижение хода и сохранить тактильную обратную связь.

3. Принцип работы

При перемещении рычага в продольном направлении (вперёд-назад) происходит вращение шарнира вокруг горизонтальной оси, что через тягу вызывает линейное перемещение штока выбора передачи в коробке. Поперечное движение рычага заставляет селекторный механизм вращаться вокруг вертикальной оси, изменяя положение вилки включения.

За счёт уменьшенного расстояния от оси вращения до точки крепления тяги (или троса) передаточное отношение увеличивается: небольшой угол поворота рычага вызывает большее перемещение штока. У стандартных кулис при повороте рычага на 10° шток перемещается на 8–10 мм, а у короткоходных при том же угле — на 12–15 мм.

Конструктивно это реализовано через укороченное коромысло и перераспределение длин плеч. Особое значение имеет жёсткость каркаса: для исключения деформаций при переключении под нагрузкой используемые материалы должны обладать модулем упругости не менее 200 ГПа.

4. Характеристики и типовые параметры

Основной характеристикой является ход рычага в продольной и поперечной плоскостях. Для короткоходных кулис типовой ход составляет 30–45 мм против 55–80 мм у стандартных. Соответственно, угол наклона рычага относительно нейтрального положения сокращается с 15°–20° до 8°–12°.

Усилие переключения измеряется на конце рычага динамометром и обычно составляет 25–40 Н (2,5–4,0 кгс). Поскольку плечо уменьшено, механическое передаточное отношение выбирается таким, чтобы не превысить допустимую нагрузку на элементы фиксации (как правило, до 150 Н в точке контакта фиксатора).

Критическим параметром является время срабатывания: при стендовых испытаниях при перемещении рычага на полный ход с последующей фиксацией передачи длительность цикла не должна превышать 0,2–0,3 с для механизмов с тросовым приводом и 0,15–0,25 с для жёстких тяг.

Сопутствующая характеристика — износ направляющих втулок: после 500 000 циклов ресурсный зазор между втулкой и штоком не должен превышать 0,1 мм. Для короткоходных кулис применяют калёные стальные втулки с внутренним покрытием DLC (алмазоподобный углерод), что продлевает срок службы до 800 000 циклов.

5. Материалы и производственная точность

Корпусные детали изготавливаются из алюминиевого сплава АК-6 или АМг-6 с последующим анодированием. Твёрдость поверхности после анодирования — не менее 250 HV. Допуски на посадочные отверстия под шарнир составляют H7/h6, что обеспечивает селективную сборку без зазоров.

Оси и штифты производятся из хромистой стали марки 40Х с закалкой до твёрдости 50–55 HRC. Тяги и тросы изготавливаются из нержавеющей стали 12Х18Н10Т, причём для тросов используется конструкция типа «push-pull» с тефлоновым покрытием для снижения трения до коэффициента 0,04.

Для селекторных пластин применяется листовая рессорно-пружинная сталь 65Г толщиной 2–3 мм с последующим лазерным раскроем и электрохимической зачисткой кромок. Точность профилирования пазов — ±0,02 мм, шероховатость рабочих поверхностей — Ra 0,4 мкм.

6. Влияние передаточного отношения на управляемость

Короткоходная кулиса изменяет не только длину хода рычага, но и усилие на нём. В соответствии с правилом «золотого сечения» механики, произведение хода рычага на приложенное усилие остаётся приблизительно постоянным для заданной работы переключения. При уменьшении хода на 40% усилие возрастает на 60%–80%, что требует адаптации мышечной памяти водителя.

Для сохранения ощущения чёткости включения при увеличении усилия часто применяют дозирующие механизмы с прогрессивной пружиной. Такая пружина имеет переменный шаг витка: на начальном участке сжатия усилие нарастает медленно, а в конце — резко, что имитирует тактильный отклик стандартной кулисы.

Оптимальное передаточное отношение для короткоходных кулис находится в диапазоне 1,4–1,8 (для стандартных — около 1,0–1,2). Исследования показывают, что превышение данного значения приводит к потере чувствительности, а понижение — к недостаточному сокращению хода.

7. Регулировка и обслуживание

В момент установки производится регулировка длины тяг с помощью резьбовых наконечников. Биение рычага в нейтральном положении не должно превышать 0,5 мм в боковом направлении. Контррегулировка выполняется по шаблону, соответствующему геометрии штоков коробки передач.

Смазка шарнирных узлов производится консистентной смазкой на синтетической основе с дисульфидом молибдена (MoS₂) при содержании 5%. Интервал замены смазки соответствует регламенту технического обслуживания трансмиссии — 30 000 км для транспортных средств общего назначения.

Со временем неизбежно возникают микроизносы в направляющих. Допустимый люфт в шарнирах до ремонта составляет 0,15–0,2 мм; при превышении требуется замена втулок. Ремонтный набор, как правило, включает 4–6 втулок и 2 уплотнительных кольца из фторкаучука (FKM).

8. Особенности применения в спортивных и серийных автомобилях

В автоспорте короткоходные кулисы используются с тросовым приводом, обеспечивающим минимальную массу и гибкость трассировки. Здесь рабочий ход может быть снижен до 20 мм при усилии до 50 Н, что позволяет сократить время переключения на 30–40% относительно штатной системы. Кулисы для соревнований часто оснащаются магнитными фиксаторами.

На серийных автомобилях короткоходные механизмы применяются на заряженных версиях (например, заводской тюнинг), где сохранение ресурса узла является приоритетом. Такие кулисы имеют дополнительную виброизолирующую втулку (муфту) из эластомера на опорной пластине, частично демпфирующую вибрации от двигателя и коробки.

Для гражданских модификаций производительность системы оценивается по критерию «чёткость включения», который формализуется как отсутствие заеданий и посторонних звуков при переключении под нагрузкой до 90 % от номинального крутящего момента. Короткоходные кулисы проходят 100 % контроль на стенде с записью диаграммы «ход–усилие».

9. Дефекты и отказы

Наиболее частым дефектом является заклинивание шарнира из-за попадания абразивных частиц (при нарушении герметичности пыльников). Это приводит к усталостному разрушению подшипникового узла, выраженному в появлении ступенчатого усилия при переключении. По статистике заводских отчётов, 40% обращений по гарантии относятся к повреждению пыльников.

Второй по частоте дефект — вытягивание троса в тросовом приводе. При нагрузке выше 300 Н сердечник троса необратимо деформируется, что увеличивает люфт на 2–3 мм. Контролируется это измерением величины перемещения при приложении номинального усилия с помощью индикатора часового типа.

Возможен также разрыв возвратной пружины в фиксаторе вследствие циклического усталостного нагружения. Нормативный срок службы пружины — не менее 300 000 циклов, но при наличии коррозионного повреждения разрушение наступает уже через 50 000 циклов. Наиболее критичным является резкое возрастание сопротивления при движении рычага из нейтрали в положение первой или второй передачи.

10. Технологические новшества и перспективы

Современные разработки кулис предусматривают интеграцию датчиков Холла для контроля положения штоков в системах drive-by-wire. Однако данная статья ограничена рассмотрением чисто механических короткоходных кулис. В этом сегменте перспективным считается применение втулок из полиэфирэфиркетона (PEEK) с низким коэффициентом трения (0,1–0,2).

Аддитивные технологии (3D-печать титановыми сплавами) позволяют создавать шарнирные узлы с решётчатой структурой, снижающей массу на 25% при сохранении прочности. Единичное производство таких узлов уже применяется в прототипах гоночных автомобилей класса GT3.

Тем не менее, классическая короткоходная кулиса остаётся недорогим и надёжным решением для механических трансмиссий. Дальнейшая минимизация хода ограничена биомеханическими параметрами: рычаг короче 25 мм и с усилием более 60 Н признаётся неэргономичным для среднего пользователя.
