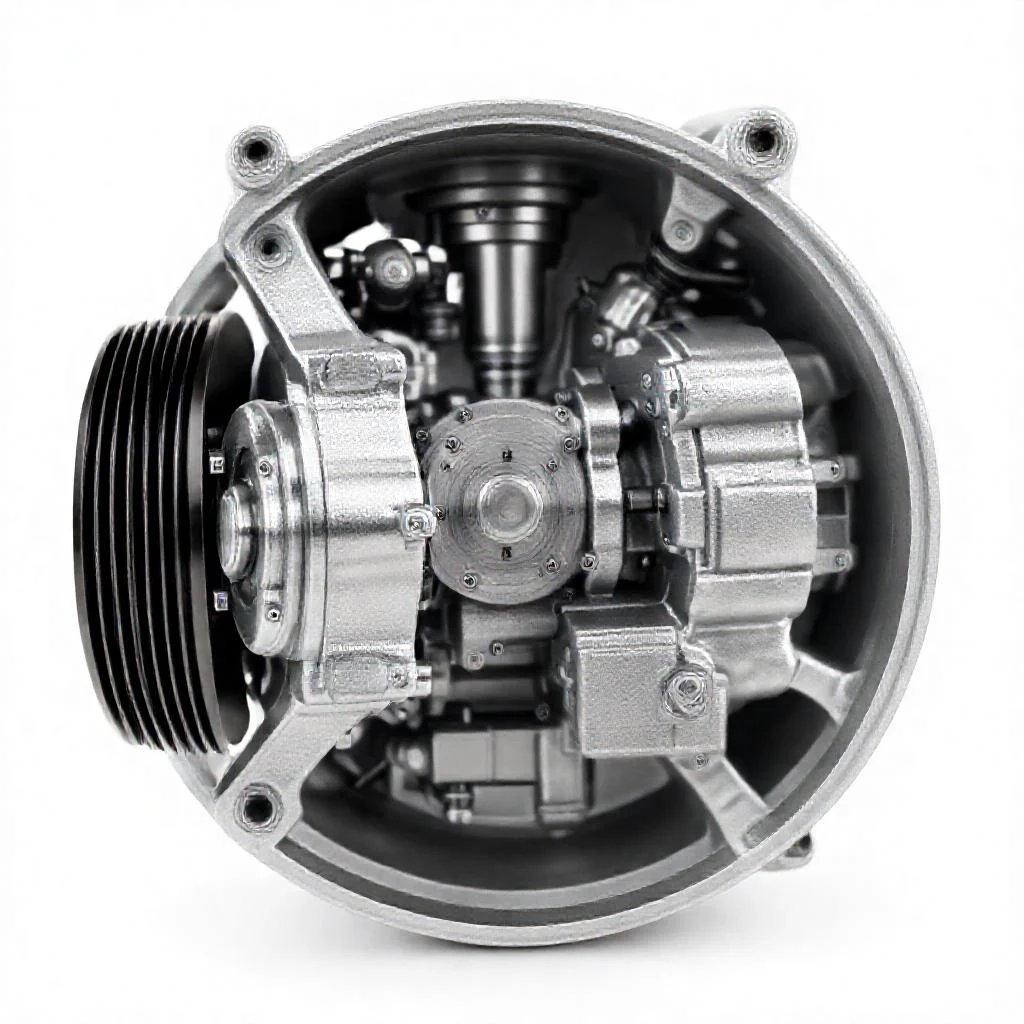

Автомобильный компрессор кондиционера представляет собой лопастную или поршневую машину, предназначенную для сжатия хладагента и его циркуляции в замкнутом контуре системы климат-контроля. Основной функцией компрессора является создание разности давлений между линиями низкого (всасывание) и высокого (нагнетание) давления, что обеспечивает фазовый переход хладагента в конденсаторе и испарителе. Конструктивно компрессор является единственным активным элементом системы, потребляющим механическую энергию от двигателя внутреннего сгорания или электромотора (в гибридных и электромобилях).

Современные автомобильные компрессоры классифицируются по принципу действия: аксиально-поршневые, роторно-лопастные, спиральные (скролл) и электрические (hermetic). Наибольшее распространение в сегменте легковых автомобилей получили аксиально-поршневые агрегаты с переменным рабочим объемом (Variable Displacement Compressor). Такая конструкция позволяет модулировать производительность независимо от частоты вращения коленчатого вала, обеспечивая энергоэффективность и стабильность температуры в салоне. Материал корпуса — алюминиевый сплав с высокой теплопроводностью для отвода теплоты сжатия.

1. Механическая часть и привод

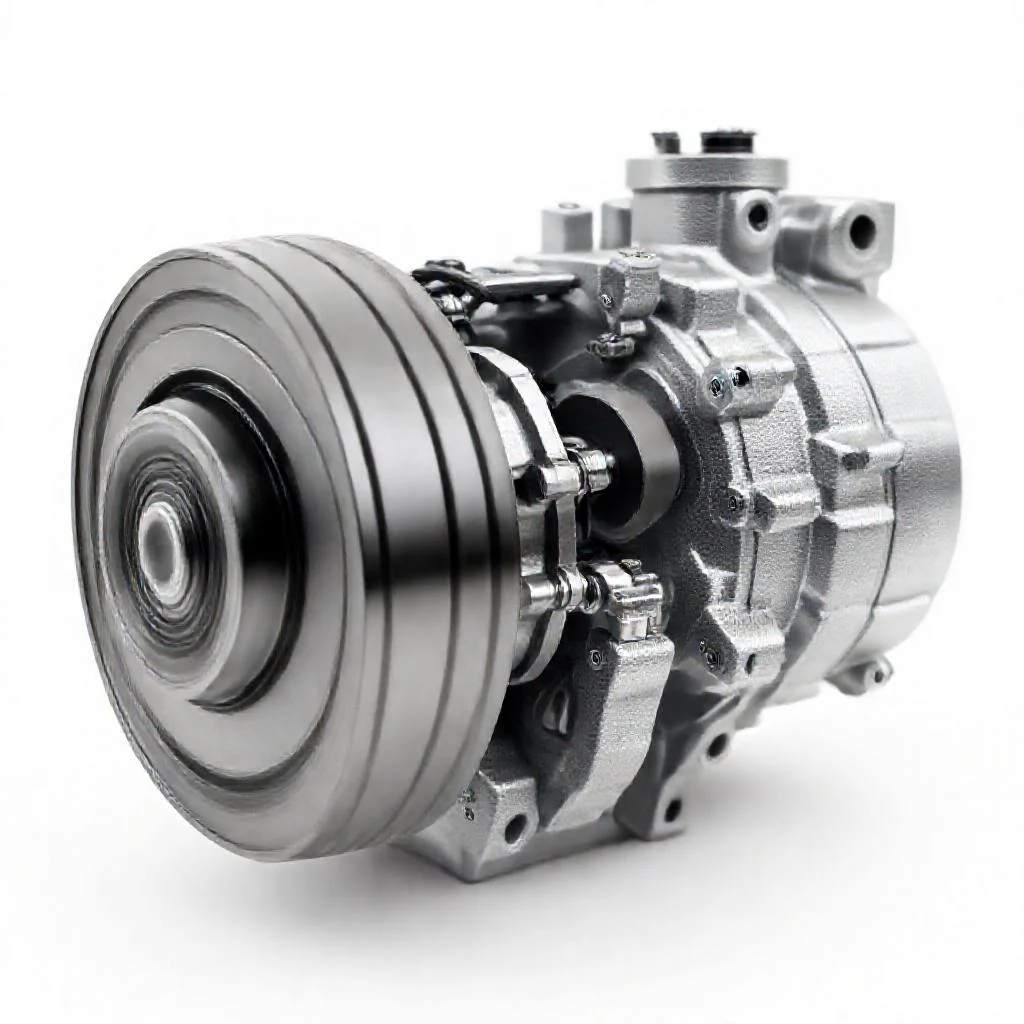

Привод компрессора механического типа осуществляется через поликлиновой ремень от шкива коленчатого вала двигателя. Шкив компрессора оснащен электромагнитной муфтой сцепления (Pulley & Clutch Assembly), которая состоит из ступицы с обмоткой возбуждения, фрикционного диска и подшипника. При подаче напряжения на обмотку (12В DC) электромагнитное поле притягивает фрикционный диск к вращающемуся шкиву, блокируя их относительное вращение, — таким образом передается крутящий момент на вал компрессора. При снятии напряжения возвратная пружина (Belleville washer) отводит диск, размыкая кинематическую связь и останавливая компрессор.

В компрессорах с переменным рабочим объемом муфта сцепления может отсутствовать (Continuous Drive). В таких конструкциях вал компрессора вращается постоянно, а подача хладагента регулируется наклонной шайбой (wobble plate) и управляющим соленоидным клапаном (PWM solenoid). Это снижает механические потери на трение муфты и уменьшает ударные нагрузки при запуске. Однако большинство унифицированных конструкций сохраняют муфту для совместимости с системами управления двигателем.

Типовой диапазон крутящего момента на валу компрессора — от 8 до 30 Н·м при номинальном давлении нагнетания до 25 бар. Подшипниковый узел шкива выполняется как закрытый шарикоподшипник двойного уплотнения, заполненный консистентной смазкой на полимочевинной основе (Polyurea grease), обеспечивающей ресурс до 100 000 км пробега. Герметичность вала обеспечивается сальниковым уплотнением (Lip Seal) из PTFE-композитного материала, работающим при температурах от -40°C до +150°C.

2. Кинематическая схема и рабочая камера

В аксиально-поршневом компрессоре преобразование вращательного движения вала в возвратно-поступательное движение поршней осуществляется через механизм наклонной шайбы (Swash Plate Mechanism). Вал компрессора жестко соединен с наклонным диском, установленным под углом 5°–30° относительно оси вращения (зависит от требуемой производительности). Пять или семь поршней (цилиндрические, алюминиевые с графитовым покрытием) контактируют с шайбой через сферические шарниры или башмаки скольжения. При вращении вала поршни совершают возвратно-поступательное движение в цилиндрах, интегрированных в корпусе.

В компрессорах с регулируемым рабочим объемом угол наклонной шайбы может изменяться динамически под действием управляющего соленоида. Изменение угла приводит к изменению хода поршней: увеличение угла — рост производительности (объемной подачи), уменьшение — снижение подачи вплоть до холостого хода (нулевой объем). Диапазон регулирования обеспечивается давлением хладагента в полости управления (crankcase), сообщающимся с соленоидным клапаном. Это позволяет поддерживать заданную температуру испарителя с точностью ±0.5°C.

Головка цилиндра (cylinder head) содержит впускные и выпускные клапаны пластинчатого типа (reed valves). На такте всасывания газообразный хладагент из испарителя (давление 1.5–3.0 бар, температура -5°C… +10°C) поступает в цилиндр через впускную заслонку. На такте сжатия поршень уменьшает объем цилиндра, повышая давление до 10–25 бар и температуру до 65–120°C. Затем открывается выпускной клапан, и сжатый пар поступает в полость нагнетания компрессора (высокое давление). Точная геометрия клапанной пластины и ее подъем влияют на объемный КПД компрессора, который составляет 70–85% в зависимости от режима.

3. Неподвижные элементы: корпус, уплотнения, теплообмен

Корпус компрессора (compressor housing) состоит из трех основных частей: передняя крышка (передний фланец с подшипниковым гнездом), центральная часть (блок цилиндров с боковыми полостями) и задняя крышка (выпускной коллектор с клапанной плитой). Герметизация между частями достигается стальными прокладками (steel shim gaskets) и уплотнительными кольцами (O-rings) из NBR (нитрил-бутадиенового каучука), устойчивого к R134a и R1234yf. Фланцы стягиваются болтами с контролируемым моментом затяжки (25–50 Н·м).

Внутренние полости компрессора смазываются маслом, которое циркулирует вместе с хладагентом. Для этого предусмотрены масляные каналы (oil galleries) в картере, собирающие масло из потока и обеспечивающие его подачу к подшипникам скольжения поршней и шарнирам шайбы. Уровень масла контролируется дренажным отверстием и давлением в картере. В компрессорах с электромуфтой имеется маслоотражатель (oil separator) во впускной полости для предотвращения уноса масла в контур. Типовой объем масла в компрессоре составляет 100–250 мл в зависимости от модели и типа хладагента.

Теплоотвод от корпуса компрессора осуществляется за счет конвекции и теплового излучения. Для улучшения охлаждения на корпусе могут присутствовать радиаторные ребра, а места стыков с кронштейнами двигателя содержат теплопроводные пасты (thermal grease). Максимальная рабочая температура корпуса ограничена свойствами уплотнений и составляет не более 150°C на поверхности. При превышении из-за аварийного режима (парокомпрессионная кавитация, утечка) активируется защитное отключение компрессора от ЭБУ двигателя.

4. Типы компрессоров по конструкции

Роторно-лопастные компрессоры (vane compressors) применяются в бюджетных моделях и некоторых коммерческих автомобилях. Внутри цилиндрического корпуса расположен эксцентрично установленный ротор с продольными пазами, в которых движутся лопасти (vanes). При вращении ротора лопасти под действием центробежной силы и давления масла прижимаются к внутренней стенке цилиндра, образуя рабочие камеры переменного объема. Такая конструкция проще и дешевле поршневой, но имеет более низкий КПД (60–70%) и меньший ресурс (60 000–80 000 км). Рабочее давление в линиях — до 20 бар.

Спиральные компрессоры (scroll compressors) отличаются высокой плавностью работы и низким уровнем шума. В них два спиральных элемента (один неподвижный, один орбитально движущийся) формируют серию серповидных полостей, размер которых уменьшается от центра к периферии, обеспечивая непрерывное сжатие. Такой тип редко встречается в автомобилях из-за высокой стоимости изготовления спиралей и сложности регулирования производительности, но используется в электромобилях (например, Tesla) с инверторным управлением. Степень сжатия достигает 8:1, КПД — до 85%.

Электрические компрессоры (Hermetic Electric Compressor) — отдельный класс, получивший распространение в гибридных и полностью электрических автомобилях. Они не имеют ременного привода и муфты; электродвигатель (обычно бесщеточный синхронный с постоянными магнитами, BLDC) и компрессорный узел размещены в одном герметичном корпусе (can). Электромотор питается от высоковольтной бортовой сети (200–600 В DC) через инвертор, работающий с частотой ШИМ до 10 кГц. Скорость вращения вала независима от двигателя автомобиля, достигает 8 000–12 000 об/мин. Такие компрессоры способны работать на холоде (предпусковой подогрев салона) и обеспечивают рекуперацию тепла.

5. Основные технические характеристики

Производительность компрессора (рабочий объем, см³/об) варьируется от 80 до 200 см³ для легковых автомобилей. Для стандартных кондиционеров на R134a типичное значение — 120–160 см³. В режиме максимальной производительности компрессор потребляет от 2 до 5 кВт механической мощности (при 3 000 мин⁻¹ вала). Массовый расход хладагента в установившемся режиме составляет 0.02–0.08 кг/с, а коэффициент подачи (volumetric efficiency) падает от 0.85 при 1 000 об/мин до 0.50 при 6 000 об/мин из-за перегрева газа в цилиндре и утечек через сальники и клапаны.

Коэффициент холодильной установки (COP, Coefficient of Performance) для автомобильного компрессора в номинальных условиях (температура испарения 5°C, конденсации 50°C) составляет 2.0–3.5. Это означает, что на 1 кВт подведенной механической мощности компрессора испаритель отводит 2–3.5 кВт тепла. При модернизации на хладагент R1234yf COP незначительно снижается (на 5–10%) из-за меньшей скрытой теплоты парообразования. Шум и вибрация компрессоров нормируются стандартами: уровень звукового давления — не более 65–75 дБ(А) на расстоянии 1 м. Для снижения вибрации применяются демпферы на кронштейнах крепления и гибкие шланги в линии нагнетания и всасывания.

Ресурс компрессора определяется качеством уплотнений, масла и отсутствием загрязнений в системе. Нормативный срок службы механического компрессора составляет 8–12 лет или 150 000–200 000 км пробега. Для электрических компрессоров ресурс оценивается в 15 000–20 000 часов работы (при номинальной нагрузке). Основной причиной отказа является износ шарикоподшипников (особенно в компрессорах с неисправной муфтой), коррозия сальникового уплотнения (при попадании влаги в контур) и заклинивание поршней (из-за неправильного уровня масла).

6. Требования к хладагентам и маслу

Автомобильные компрессоры спроектированы для работы с двумя основными типами хладагентов: R134a (HFC, парниковый потенциал GWP=1430) и R1234yf (HFO, GWP=4). Для R134a применяется синтетическое полиэфирное масло (PAG oil, Polyalkylene Glycol) с вязкостью 46–100 cSt при 40°C. Это масло гигроскопично (поглощает влагу), что требует герметичности системы. Для R1234yf используется масло на основе полиолового эфира (POE) или PAG с пониженной кислотностью, совместимое с уплотнениями из NBR и HNBR. Масло в компрессоре выполняет функции смазки поршней, уплотнения зазоров и отвода теплоты от трения.

Давление запуска компрессора ограничено логикой ЭБУ: всасывающее давление должно быть не менее 2.0 бар (для предотвращения жидкостного удара из-за конденсации хладагента в картере), а давление нагнетания — не выше 28–30 бар (срабатывает предохранительный клапан). Температура газа на впуске должна находиться в диапазоне от -10°C до +20°C, иначе эффективность сжатия падает. Для контроля параметров используются датчики давления (высокое/низкое) и температуры, интегрированные в трубопроводы на входе/выходе компрессора.

Контроль неисправностей ведется по кодам OBD-II (P0530, P0531, P0533), которые сигнализируют об обрыве цепи клапана регулировки, низком/высоком давлении или перегреве корпуса. При обнаружении аномалии (например, дельта температуры газа выше 30 К на выходе) ЭБУ отключает компрессор на 5–10 мин до стабилизации параметров. Периодическая замена масла (каждые 40 000 км) и промывка контура обязательны для поддержания заявленного ресурса.

Все компрессоры, выпускаемые с 2017 года, проходят тестирование на утечки по стандарту SAE J2765 (гелем или методом накопления) с нормой утечки не более 7 г/год для R1234yf. Герметичность шкивного сальника проверяется вакуумным методом при разрежении 1000 Па. Резонансная частота собственных колебаний корпуса компрессора должна быть выше 200 Гц для избежания совпадения с гармониками двигателя. Конструкция подлежит сертификации на шум (ISO 3744) и вибрации (ISO 5349) перед установкой в автомобиль.

Для продления срока службы системы после замены компрессора обязательна установка нового фильтра-осушителя (receiver-drier) и расширительного клапана. Промывка контура производится растворителями на основе алифатических углеводородов (не эфирами масел) для удаления отложений и кислот. Запрещается запуск компрессора при неработающем вентиляторе радиатора конденсатора (температура нагнетания превысит 130°C, что вызовет дегазацию масла). Соблюдение регламентов обслуживания системы климат-контроля — залог стабильной работы компрессора на протяжении всего срока эксплуатации автомобиля.
