Система холодного впуска: Устройство, принцип действия и характеристики

Определение и функциональное назначение

Система холодного впуска (Cold Air Intake, CAI) представляет собой конструктивный элемент двигателя внутреннего сгорания, обеспечивающий подачу воздуха с пониженной температурой в цилиндры. Основной целью системы является увеличение плотности воздушного заряда. Плотность воздуха обратно пропорциональна его температуре при постоянном давлении. Снижение температуры впускаемого воздуха на 10 °C может увеличить его плотность приблизительно на 3-4%. Это приводит к повышению массового расхода кислорода, поступающего в камеру сгорания.

Увеличение содержания кислорода в заряде позволяет подавать пропорционально большее количество топлива для сохранения стехиометрического соотношения. Результатом является рост индикаторной мощности двигателя. В отличие от стандартной системы впуска, холодный впуск стремится минимизировать теплопередачу от моторного отсека к воздушному потоку. Термин «холодный» указывает на целевую разницу температур между воздухом на входе в фильтр и температурой окружающей среды, а не на абсолютное значение.

Конструктивное устройство

Типовая схема холодного впуска состоит из трех основных компонентов: воздухозаборника, корпуса воздушного фильтра с фильтрующим элементом и соединительного воздуховода. Воздухозаборник (snorkel) располагается вне подкапотного пространства, как правило, за передним бампером, в колесной арке или в области решетки радиатора. Такое положение обеспечивает доступ к воздуху, температура которого близка к температуре окружающей среды, и исключает подсос нагретого воздуха от радиатора и выпускного коллектора.

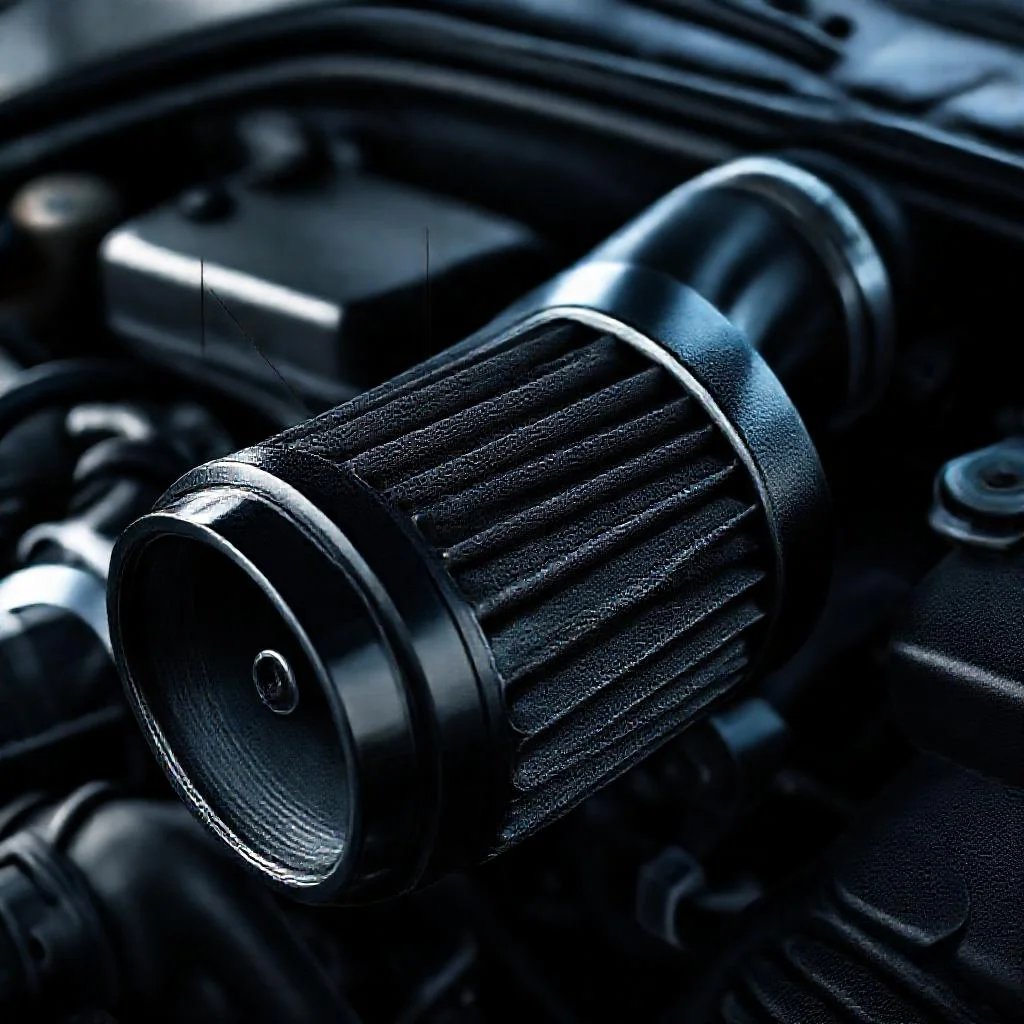

Корпус фильтра изготавливается из материалов с низкой теплопроводностью, часто из пластика или композитных полимеров. Металлические корпуса могут применяться, но в этом случае требуется термоизолирующая прокладка. Фильтрующий элемент в CAI обычно имеет форму усеченного конуса (конусный фильтр) с увеличенной площадью фильтрующей поверхности. Используются многослойные хлопчатобумажные или синтетические материалы, пропитанные маслом. Такая конструкция обеспечивает минимальное аэродинамическое сопротивление по сравнению с плоскими панельными фильтрами.

Соединительный воздуховод (MAF-адаптер, труба) связывает корпус фильтра с дроссельной заслонкой или впускным коллектором. Для снижения нагрева воздуха в воздуховоде применяются гладкие внутренние стенки и материалы с низкой теплопроводностью (полиамид, силикон). Конструкция часто включает в себя посадочное место для датчика массового расхода воздуха (MAF), если он предусмотрен производителем транспортного средства. Геометрия воздуховода рассчитывается для сохранения ламинарности потока и предотвращения турбулентности.

Принцип работы

Принцип функционирования холодного впуска основан на законах термодинамики и газовой динамики. При движении автомобиля набегающий поток воздуха, имеющий низкую температуру, попадает в воздухозаборник. Забор воздуха осуществляется из зоны повышенного давления, возникающего перед движущимся автомобилем. Далее воздух проходит через конусный фильтр, где происходит его очистка от твердых частиц, и поступает в воздуховод.

Благодаря увеличенному диаметру трубы и отсутствию резких сужений, скорость потока может быть снижена, а его плотность — сохранена. Датчик MAF регистрирует увеличение массы воздуха (г/сек) при той же температуре, что и на стандартной системе, или при более низкой температуре. Электронный блок управления (ECU) корректирует длительность впрыска топлива, увеличивая подачу для сохранения стехиометрического состава смеси. Это приводит к более интенсивному сгоранию топлива.

Цикл впуска завершается поступлением в цилиндр большего количества молекул кислорода. В результате термический КПД цикла повышается, так как степень сжатия рабочего тела увеличивается из-за более высокой плотности заряда. Выпуск отработавших газов происходит с большей энергией, что также может способствовать повышению эффективности на высоких оборотах. Важно отметить, что эффект от CAI наиболее выражен на режимах полной нагрузки (WOT), когда дроссельная заслонка открыта полностью.

Характеристики и параметры

Ключевой характеристикой является разница температур воздуха на входе в фильтр и в районе дроссельной заслонки. Эффективная система холодного впуска демонстрирует разницу не более 2–5 °C по сравнению с температурой окружающей среды. Стандартный впуск может иметь перегрев на 15–25 °C относительно атмосферного воздуха. Измерения проводятся с помощью термопар на установившемся режиме движения (60–80 км/ч).

Следующим параметром выступает сопротивление воздушного тракта. Оно измеряется в мм водяного столба (мм H₂O) при заданном объемном расходе воздуха. Хороший фильтр CAI имеет сопротивление ниже 300 мм H₂O при максимальном расходе. Для сравнения, стандартный бумажный фильтр может иметь сопротивление от 400 до 600 мм H₂O. Однако избыточное снижение сопротивления может ухудшить турбулизацию потока и снизить эффективность смесеобразования на низких оборотах.

Объемная и массовая эффективность системы оценивается по коэффициенту наполнения цилиндров. Повышение массового расхода воздуха на 5–10% на высоких оборотах (свыше 4000 об/мин) считается нормой для правильно спроектированной CAI. При этом прирост крутящего момента на средних оборотах (2500–3500 об/мин) может составлять от 2 до 5 Н·м. Значительное увеличение мощности (более 10–15 л.с.) обычно требует одновременной перенастройки блока управления двигателем (чип-тюнинга), так как в противном случае ECU может компенсировать избыток воздуха коррекцией топливоподачи.

Типы схем холодного впуска

Существует два основных подхода к реализации: схема с внешним забором воздуха и схема с шумоподавляющим коробом. Внешний забор (true CAI) использует длинную трубу, которая выходит за пределы моторного отсека. Этот тип обеспечивает наилучшее охлаждение, но подвержен гидроудару при попадании воды. Для защиты применяют специальные кожухи (hydro-shield) и дренажные отверстия.

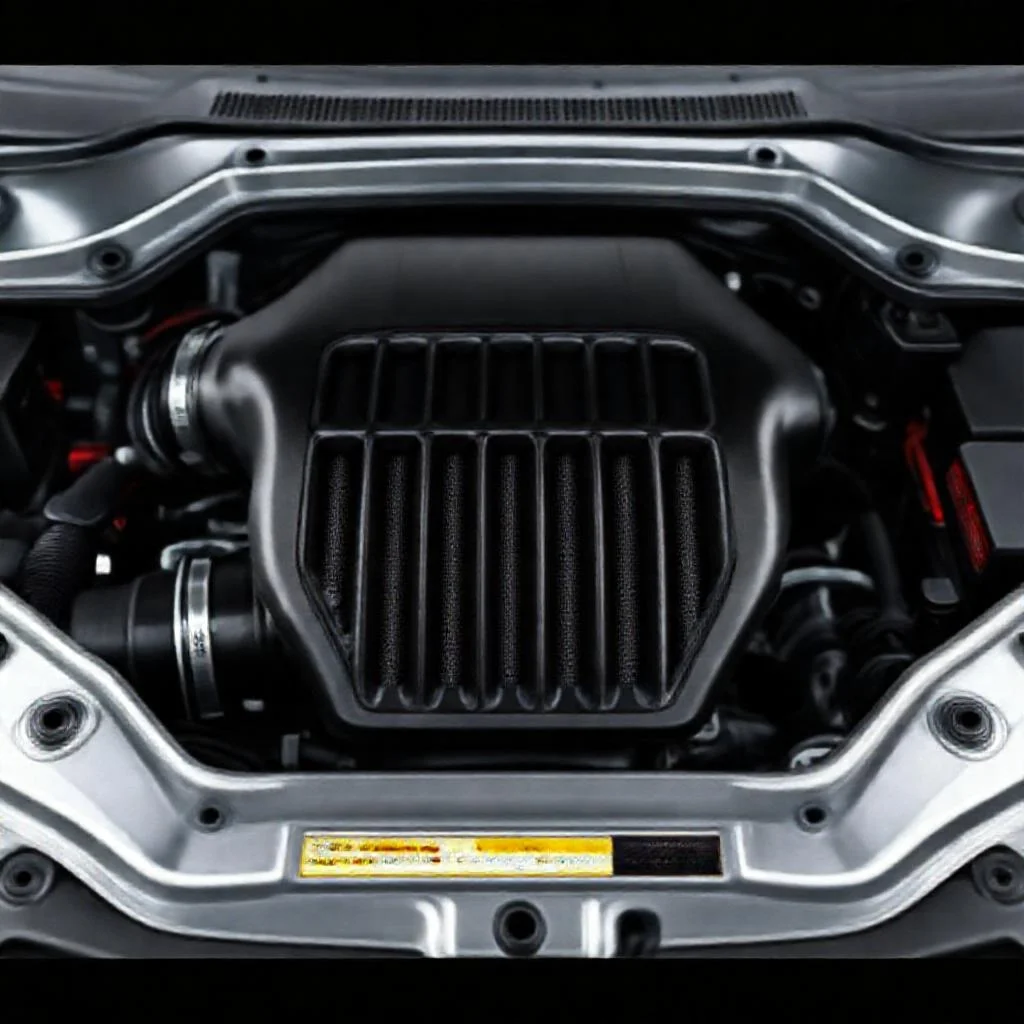

Второй тип — система с термоизолированным коробом (short ram intake с изоляцией). Фильтр располагается в подкапотном пространстве, но полностью закрыт коробом из теплоизоляционного материала. Забор воздуха осуществляется из нижней части моторного отсека, где температура несколько ниже. Такой вариант проще в монтаже и безопаснее в эксплуатации, но уступает по эффективности на 30–40% системе с внешним забором.

Гибридные схемы объединяют элементы обеих систем. Используются телескопические воздуховоды с изменяемой длиной (variable intake length) или впускные системы с двумя резонансными камерами. Они позволяют расширить диапазон эффективной работы за счет настройки акустического резонанса. Такие конструкции встречаются на серийных автомобилях премиум-класса и некоторых тюнинговых наборах.

Технические ограничения и компромиссы

Применение холодного впуска влечет за собой ряд технических ограничений. Во-первых, увеличивается риск попадания влаги и дорожной грязи на фильтрующий элемент, особенно при установке в колесной арке. Использование масляных фильтров требует регулярной очистки и повторной пропитки. Нарушение технологии обслуживания приводит к загрязнению датчика MAF маслом и искажению сигнала.

Во-вторых, изменение объема и формы впускного тракта влияет на работу впускного коллектора и клапанного механизма. Может нарушиться согласование волновых колебаний давления, что приведет к падению крутящего момента на низких оборотах. Необходимо учитывать длину и диаметр трубы, а также наличие резонансных камер. В ряде случаев требуется перепрограммирование блока ECU для оптимальной работы.

Нельзя игнорировать акустический аспект: холодный впуск значительно увеличивает шум всасывания. Уровень звукового давления может возрасти на 5–10 дБ на высоких оборотах. С точки зрения вибрационной нагрузки, жесткое крепление корпуса фильтра к кузову может передавать вибрации на резонирующие панели. Рекомендуется использование демпфирующих прокладок и силиконовых муфт для снижения структурного шума.

Сравнение со стандартной системой впуска

Стандартная система (factory intake) оптимизирована для компромисса между мощностью, уровнем шума, стоимостью и сроком службы фильтра. Она часто использует резонаторные камеры для подавления шума и пластиковый короб с забором воздуха из верхней части моторного отсека. В результате температура впускаемого воздуха обычно на 10–20 °C выше, чем снаружи. Это снижает мощность на 3–5%, но обеспечивает надежную защиту от воды и пыли.

Холодный впуск жертвует некоторой степенью защиты и акустическим комфортом ради увеличения мощности. Прирост мощности на атмосферных двигателях редко превышает 5–7% от базовой, что составляет 8–15 л.с. для двигателей объемом 2.0–3.0 л. На двигателях с турбонаддувом эффект менее выражен, так как интеркулер уже охлаждает сжатый воздух. Однако снижение температуры на входе в компрессор может немного повысить его эффективность.

С точки зрения расхода топлива, при спокойной езде разница незначительна (менее 0.5 л/100 км). При спортивном стиле вождения увеличение мощности может спровоцировать более частое использование режима полной нагрузки, что приведет к росту расхода. Положительный эффект от снижения работы впуска наблюдается только в сочетании с изменением прошивки и калибровки углов опережения зажигания.

Критерии выбора и эксплуатации

При выборе схемы холодного впуска необходимо руководствоваться климатическими условиями. Для регионов с частыми дождями предпочтительны системы с влагозащитными фильтрами (dry cone) и высоким расположением заборника. В засушливом климате можно использовать масляные фильтры с открытым элементом. Для двигателей с низким рабочим объемом (до 1.6 л) важно избегать чрезмерно коротких трубок — они смещают момент максимального крутящего момента в зону высоких оборотов.

Эксплуатация требует регулярного осмотра состояния фильтрующего элемента. Масляные фильтры нуждаются в очистке каждые 10 000–15 000 км пробега, сухие — каждые 20 000 км. Проверка герметичности соединений воздуховода обязательна при каждом техническом обслуживании. Утечки воздуха после датчика MAF могут привести к обеднению смеси и перегреву двигателя.

Необходимо учитывать конструкцию датчика MAF на конкретном автомобиле. Некоторые модели (например, Hitachi) чувствительны к типу покрытия фильтра. Использование неподходящей пропитки вызывает дрейф показаний датчика, что приводит к неустойчивой работе на холодном пуске. Рекомендуется выбирать CAI, сертифицированный производителем автомобиля (CARB-сертификация для североамериканского рынка) или имеющий проверенные карты калибровки для конкретного двигателя.

Заключение

Система холодного впуска является эффективным инструментом повышения плотности воздушного заряда двигателя. Ее работа основана на простых физических принципах увеличения массового расхода воздуха при снижении температуры. Конструктивно она отличается от стандартной системы расположением воздухозаборника вне моторного отсека и применением низкоомных фильтрующих элементов.

Технические характеристики холодного впуска включают прирост мощности от 3 до 7%, снижение температуры впуска на 10–15 °C и увеличение акустического шума. Выбор конкретной схемы зависит от условий эксплуатации, типа двигателя и требований к надежности. При корректном подборе и обслуживании CAI может обеспечить стабильный прирост производительности без ущерба для ресурса двигателя.

Стоит также упомянуть следующие важные понятия: установка холодного впуска, фильтр нулевого сопротивления, увеличение мощности двигателя, снижение температуры впускаемого воздуха, замена штатного воздухозаборника, улучшение отклика на педаль газа, прямоток и впускной коллектор, настройка ЭБУ после доработки, спортивные патрубки и дроссельная заслонка, эффект охлаждения воздушного потока.

Что дает схема холодного впуска и увеличивает ли она мощность?

Холодный впуск заменяет штатный воздухозаборник, который часто забирает нагретый воздух от двигателя, на систему, направленную на забор более плотного холодного воздуха снаружи моторного отсека. Это может дать прирост мощности в пределах 5-15 л.с. на атмосферных моторах (в зависимости от настроек и других доработок), а также улучшить отклик на педаль газа. Однако на современных турбомоторах прирост часто незначителен из-за работы интеркулера, если не проводить чип-тюнинг.

В чем отличие холодного впуска от нулевика? Это одно и то же?

Нет, это разные вещи, хотя их часто путают. «Нулевик» — это просто фильтр с повышенной пропускной способностью (обычно из хлопка или поролона). Схема холодного впуска — это комплексное решение: сам фильтр (часто «нулевик») + специальный кожух, теплозащитный экран и жесткие трубы, которые отводят точку забора воздуха как можно дальше от горячего двигателя (например, в крыло или за бампер). Простая установка «нулевика» без экрана может даже снизить мощность, так как он будет сосать горячий воздух из подкапотного пространства.

Не навредит ли холодный впуск двигателю? Есть ли риск гидроудара?

При грамотной установке (с защитным кожухом и правильным расположением) риск минимален. Опасность гидроудара существует только если вы намеренно устанавливаете фильтр в самое низкое место (например, в нижнюю часть бампера) и едете вброд. Большинство комплектов холодного впуска для гражданских авто забирают воздух из полости крыла — при штатной езде по лужам вода туда не попадает. Что касается ресурса, то масляные фильтры требуют регулярной промывки и пропитки (раз в 10-15 тыс. км), иначе они забиваются и пропускают пыль, что может ускорить износ цилиндров.

Нужно ли перепрошивать ЭБУ после установки холодного впуска?

На большинстве современных автомобилей (особенно с турбонаддувом) — настоятельно рекомендуется. Установка впуска меняет объем поступающего воздуха и показания датчика MAF (или MAP), что может привести к обеднению смеси, ошибкам Check Engine и детонации. На старых атмосферных моторах (до 2000-х годов) с механической дроссельной заслонкой и без датчика MAF машина часто адаптируется сама через лямбда-зонд, но для полного эффекта (особенно в паре с выхлопом) калибровка прошивки даст максимальный прирост.

Чем плохи дешевые комплекты холодного впуска с AliExpress?

Главные проблемы дешевых аналогов: 1) Фильтр из низкокачественного материала, который плохо фильтрует (быстро убивает лямбда-зонд и катализатор) или создает высокое сопротивление. 2) Алюминиевые трубы без теплоизоляции, которые сами нагреваются от двигателя, сводя на нет эффект «холодного» воздуха. 3) Плохая герметичность стыков — нефильтрованный воздух попадает через щели. В большинстве случаев такой «тюнинг» только добавляет шума, не дает мощности и может испортить мотор.
