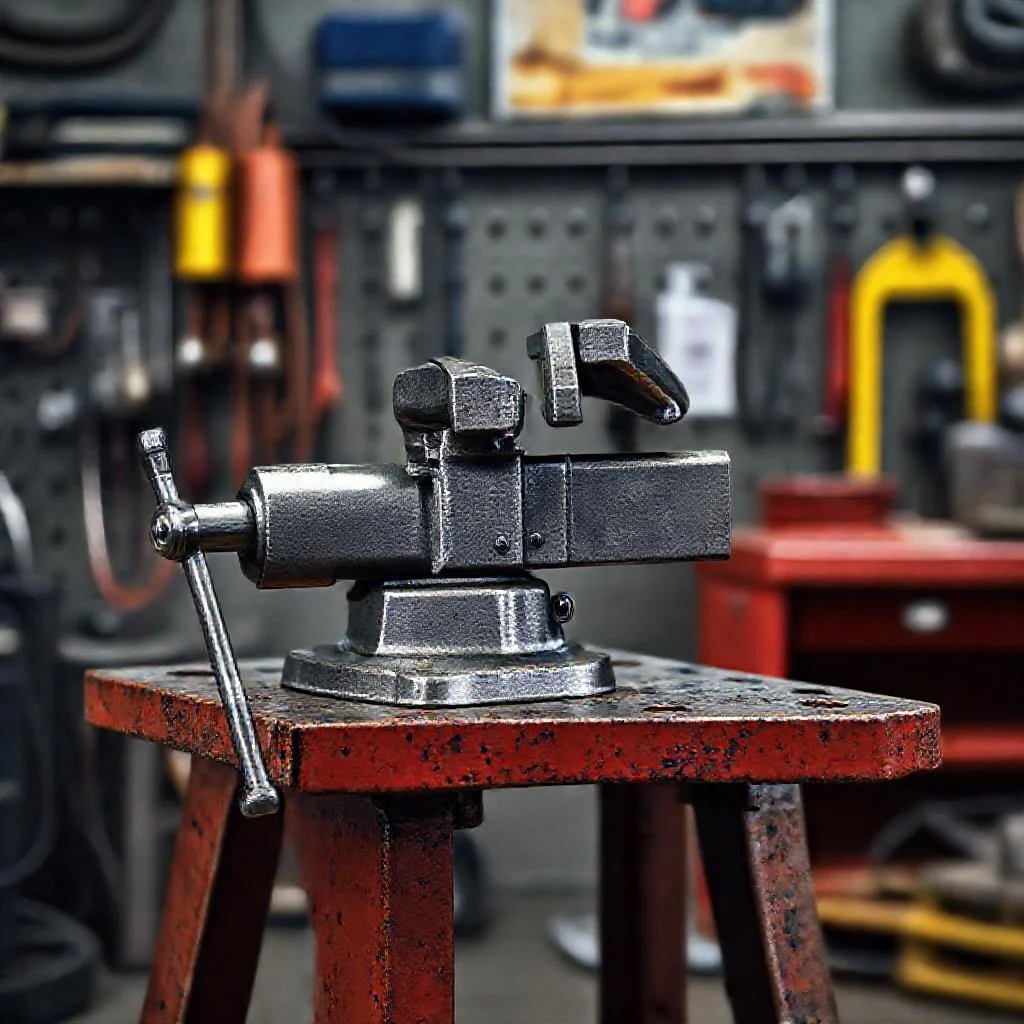

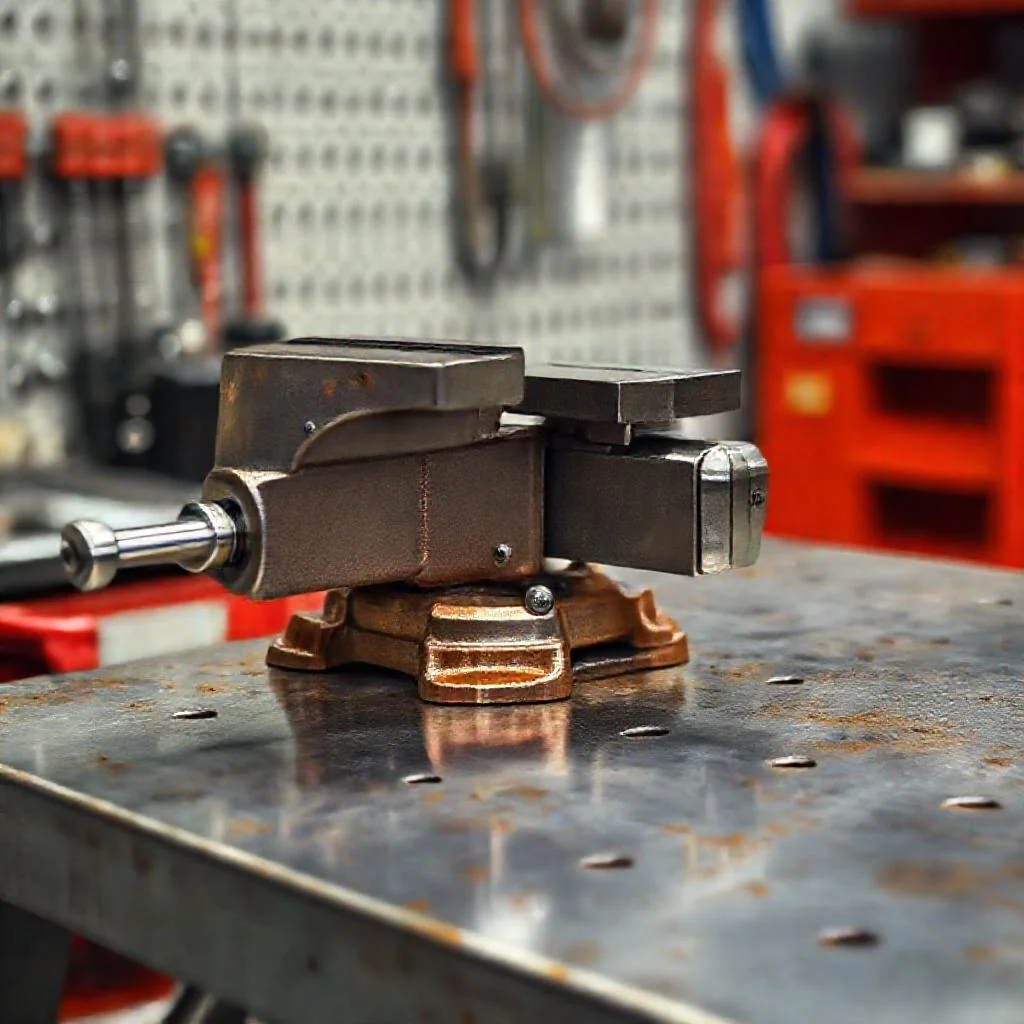

Самостоятельная установка тисков на металлический верстак

Необходимые инструменты и материалы

• Тиски слесарные (стальные, чугунные или поворотные)
• Дрель или шуруповерт аккумуляторный
• Сверла по металлу (диаметром 6, 8, 10 мм, в зависимости от болтов)
• Метчик и плашка для нарезания резьбы (по необходимости)
• Набор гаечных ключей (рожковых или накидных)
• Штангенциркуль или рулетка
• Кернер и молоток
• Струбцины (2 шт., для временной фиксации)
• Сверлильный станок или мощный перфоратор с режимом сверления
• Болты, шайбы и гайки (оцинкованные, М8–М12)
• Пластиковая или резиновая прокладка (для защиты верстака)
• Маркер или мел
• Защитные очки и перчатки
• Смазка машинная (литол, солидол)
• Масло для сверления (эмульсия или WD-40)

Пошаговый алгоритм установки

1. Подготовка верстака и тисков. Очистите столешницу от мусора и грязи. Проверьте, что верстак стоит устойчиво, а его металлическая рама не имеет деформаций. Если верстак старый, усильте его уголками или косынками сваркой. Тиски должны быть сухими, без консервационной смазки — протрите их ветошью.
2. Примерка и разметка центра. Положите тиски на верстак, совместив их основание с краем стола (обычно отступ 50–100 мм). Отрегулируйте положение так, чтобы рукоятка тисков не мешала работе и была доступна. Обведите карандашом контур основания. Используя угольник, найдите геометрический центр отверстий — поставьте крестики.
3. Кернение точек сверления. На каждый крестик нанесите удар кернером. Глубина лунки должна быть не более 1–2 мм, чтобы сверло не уходило в сторону. Если верстак окрашен, предварительно зачистите место накернивания наждачной бумагой до блеска металла.
4. Сверление монтажных отверстий. Закрепите тиски струбцинами или попросите помощника придержать их. Сверлите строго перпендикулярно поверхности. Начинайте с малого диаметра (3–4 мм), затем рассверливайте до нужного размера. Обязательно используйте масло для охлаждения зоны реза. После сверления удалите заусенцы напильником или зенковкой.
5. Нарезание резьбы (опционально). Если верстак имеет глухие отверстия, нарежьте резьбу метчиком. Для сквозных болтов можно использовать гайки с нижней стороны. Смазывайте метчик машинным маслом, делайте пол-оборота вперед и четверть назад для удаления стружки.
6. Установка прокладки. Вырежьте прокладку из резины или пластика по форме основания тисков. Просверлите в ней отверстия соответственно разметке. Прокладка демпфирует вибрации и предотвращает царапины на верстаке. Толщина прокладки — 2–5 мм, при избыточной толщине тиски будут качаться.
7. Фиксация тисков. Наденьте шайбы на болты, вставьте их в отверстия. С нижней стороны верстака наденьте шайбы и гайки. Затягивайте крест-накрест, постепенно увеличивая усилие. Используйте динамометрический ключ — усилие затяжки не должно превышать 50 Нм для резьбы М10. Проверьте отсутствие люфта.
8. Проверка параллельности. Закрепите в губках тисков ровную металлическую полосу. Измерьте зазор между полосой и верстаком — он должен быть одинаковым по всей длине. При перекосе ослабьте крепление и подложите шайбы под одну сторону основания. Повторите затяжку.
9. Смазка направляющих. Нанесите тонкий слой смазки на винтовую пару и направляющие планки. Сделайте несколько холостых оборотов рукоятки, чтобы распределить состав. Излишки удалите ветошью — это предотвратит налипание стружки.
10. Финишный контроль. Проверьте ход губок: разожмите на полную ширину, затем сожмите до упора. Убедитесь, что рукоятка вращается легко, без закусывания. Сильно зажмите в тиски деталь и попробуйте сдвинуть верстак — конструкция должна стоять неподвижно. Если есть качание, переставьте тиски на более жесткий участок верстака.
11. Дополнительное усиление (для тонколистовых верстаков). Если столешница толщиной менее 3 мм, подложите под основание стальную пластину толщиной 8–10 мм. Размер пластины — на 20 мм больше основания тисков по каждой стороне. Приварите пластину к верстаку точечной сваркой или притяните ее вместе с тисками длинными болтами.
12. Заземление (если верстак металлический и тиски чугунные). Для безопасности при работе с электроинструментом подключите корпус верстака к шине заземления. Заземлите тиски отдельным медным проводом сечением 4 мм². Используйте болтовое соединение с маркированной клеммой.
13. Юстировка губок. Если при зажатии тонкой детали губки сходятся не параллельно, отрегулируйте направляющие вкладыши. Ослабьте винты, поджмите губки и снова зафиксируйте. Для тисков с заменяемыми накладками совместите их по высоте с помощью калиброванной прокладки 0,5 мм.
14. Финальное тестирование. Зажмите образец металла толщиной 10 мм. Попробуйте постучать по нему молотком — тиски не должны смещаться. Выполните сверление (диаметр 6 мм в зажатой детали) — вибрация должна быть минимальной. Если слышен глухой стук, значит есть свободный ход в крепеже — дотяните гайки.
15. Обслуживание после установки. В течение первой недели подтягивайте болты через каждые 2–3 часа интенсивной работы. При появлении скрипа нанесите на направляющие капельную смазку. Храните тиски в сухом месте, регулярно чистите губки от стружки и обрабатывайте их антикором.

Правильно установленные тиски должны быть закреплены так, чтобы их задняя губка находилась строго по краю верстака. Это обеспечивает максимальную жесткость при опиливании и рубке. Если верстак имеет выдвижные ящики, убедитесь, что болты не мешают их открыванию. При сверлении отверстий под болты в окрашенном верстаке используйте кернер по центру — краска не должна скалываться по краям.

Для верстаков со стальной столешницей толщиной менее 5 мм настоятельно рекомендуется использовать усиливающую накладку из стали 10 мм. Такая накладка распределяет нагрузку и предотвращает прогиб стола. В промышленных условиях тиски часто ставят на сварную пластину, приваренную к раме верстака. Домашнему мастеру проще прикрутить накладку длинными болтами насквозь столешницы.

При работе с большими тисками (весом более 20 кг) не поднимайте их в одиночку — используйте таль или помощь второго человека. Перед сверлением убедитесь, что под верстаком нет труб электропроводки или воды. Сквозные отверстия сверлите с обратной стороны верстака, чтобы избежать задиров края. Все металлические опилки после сверления тщательно удалите пылесосом или магнитом.

Не экономьте на крепеже: используйте болты класса прочности 8.8 или выше. Обычные строительные болты из мягкой стали могут срезаться при поперечных нагрузках. Гайки должны быть самоконтрящимися или комплектоваться пружинными шайбами (гроверами). Для фиксации резьбовых соединений дополнительно используйте анаэробный фиксатор резьбы средней прочности (синий Loctite).

Установка поворотных тисков требует дополнительной фиксации основания от проворота. В этом случае в верстаке сверлят одно центровое отверстие под штифт или центровочный винт. Самый простой вариант — просверлить три отверстия (120 градусов) и зафиксировать тиски штифтами, либо приварить к столешнице стопорный штырь. Перед сверлением основательно примерьте угол поворота — он не должен упираться в соседнее оборудование.

После монтажа обязательно проверьте параллельность губок с помощью щупа. Зажмите калиброванный брусок 20 мм и измерьте зазоры с обеих сторон. Разница не должна превышать 0,1 мм. Если есть перекос, отрегулируйте натяжение винтов на направляющих планках. В старых тисках часто изнашивается гайка винта — в этом случае полностью разберите механизм и замените изношенные детали.

Владельцам гаражей с бетонным полом рекомендуется дополнительно притянуть верстак к стене или полу анкерами. Тиски создают значительную опрокидывающую нагрузку, особенно при рубке зубилом. Если верстак стоит на колесах, обязательно заблокируйте их перед началом работ. Помните: безопасность при работе с тисками напрямую зависит от жесткости крепления всей конструкции.

Ключевые термины и узлы, рассмотренные в статье:

Какие тиски лучше всего подходят для установки на металлический верстак?

Для металлического верстака лучше всего выбирать стальные слесарные тиски с шириной губок 100–150 мм и возможностью поворота на 360 градусов. Обратите внимание на тиски с чугунным корпусом и стальными накладками на губки — они обеспечивают максимальную прочность и долговечность. Избегайте моделей с алюминиевым корпусом, так как они могут не выдержать усилий при работе с металлом.

Как правильно разметить место под крепление тисков на верстаке?

Установите тиски на верстак так, чтобы край губок находился на одном уровне с передним краем столешницы (или выступал на 1–2 см). Это позволит зажимать длинные детали вертикально. Затем отрегулируйте положение так, чтобы рукоятка не мешала работе, и наметьте центры отверстий через крепежные пазы на основании тисков. Используйте кернер, чтобы избежать смещения сверла при сверлении.

Какие крепежные элементы и инструменты потребуются?

Понадобятся высокопрочные болты (обычно М10 или М12 с классом прочности не ниже 8.8), соответствующие им гайки и шайбы. Из инструментов — дрель со сверлами по металлу (диаметром на 0,5–1 мм меньше болтов), метчик или плашка для чистки резьбы (по необходимости), гаечные ключи, а также уровень для выравнивания. Для усиления крепления можно использовать резьбовую втулку или анкерные болты.

Как усилить крепление, если верстак изготовлен из тонкого металла?

Если столешница верстака выполнена из листовой стали толщиной менее 3 мм, обязательно используйте стальную подкладку с обратной стороны (пластину толщиной 6–10 мм). Это предотвратит деформацию металла при затяжке болтов и во время работы. Установите подкладку под гайки или приварите ее (если есть сварка) — так точка крепления станет жесткой и надежной.

Нужно ли сверлить дополнительные отверстия в верстаке?

Да, в большинстве случаев придется сверлить новые отверстия, так как стандартные прорези на верстаке редко совпадают с посадочными местами тисков. Используйте ступенчатое сверло для аккуратного высверливания, а затем сразу обработайте края напильником или зенковкой, чтобы удалить заусенцы. Если не хотите портить столешницу, можно приварить к верстаку платформу из толстого металла, к которой потом крепить тиски.
