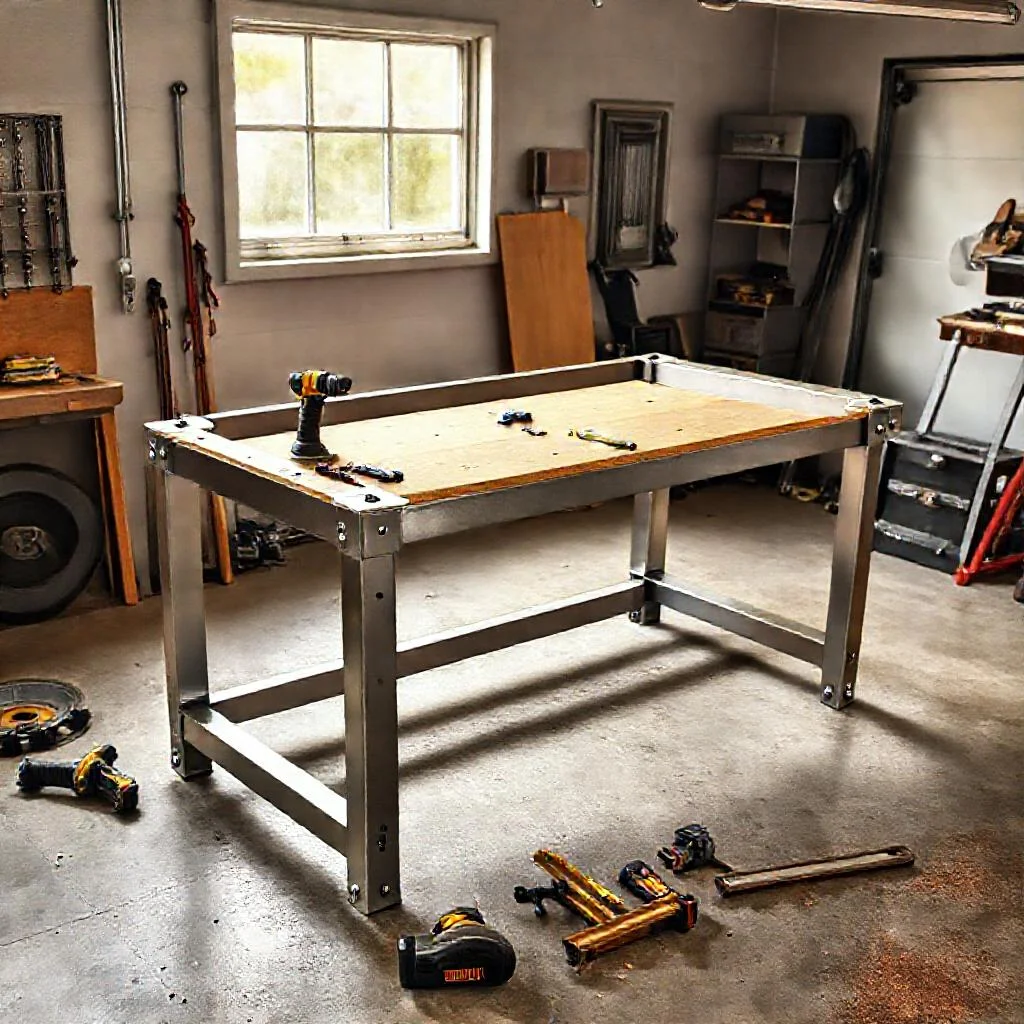

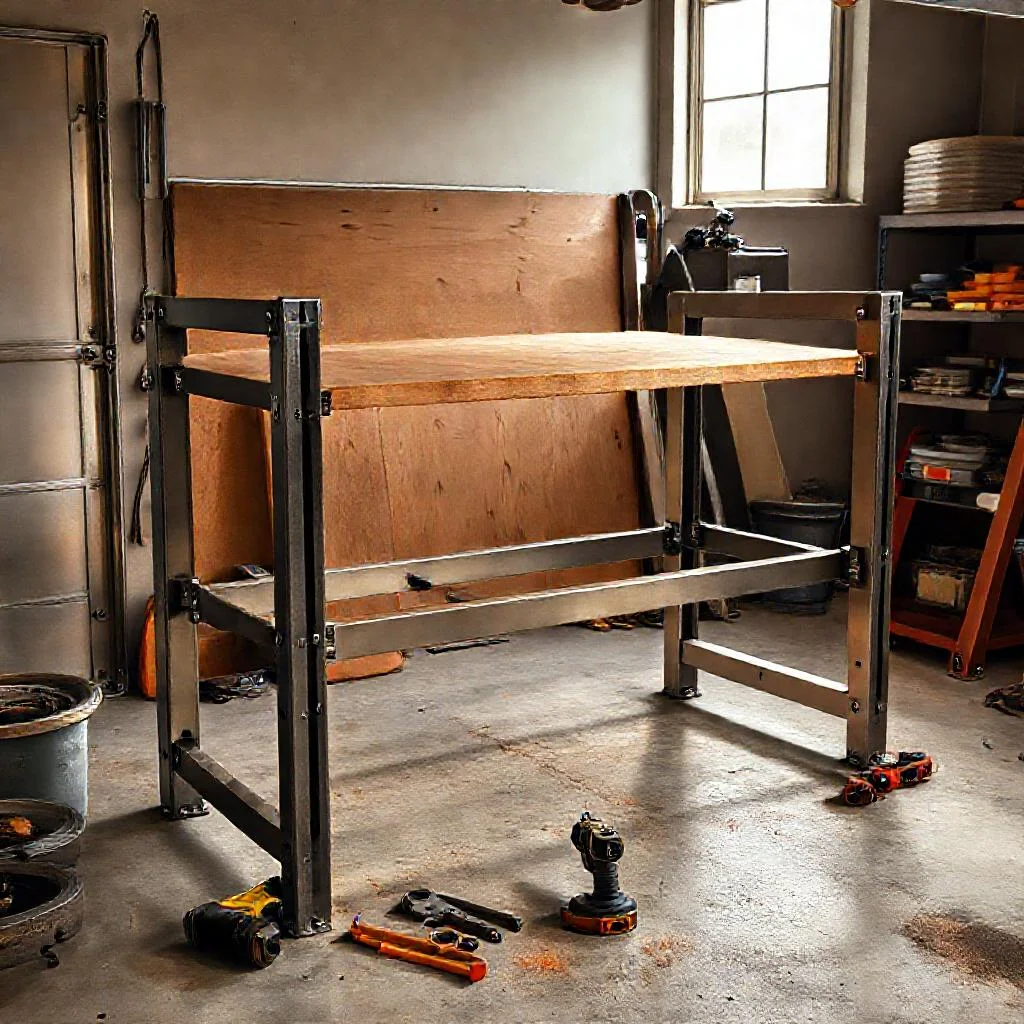

Самостоятельная сборка надежного верстака из профиля

Обоснование выбора материала и конструкции

Профильная труба 40х40х2 мм является идеальным материалом для создания стационарного жесткого каркаса. Она сочетает высокую несущую способность с доступной ценой и простотой обработки. В отличие от деревянных аналогов, металлический каркас не деформируется от влажности, не гниет и выдерживает ударные нагрузки. Сварное соединение обеспечивает монолитность, превосходящую болтовые узлы по надежности.

Предлагаемая конструкция рассчитана на вес до 200 кг равномерной нагрузки и до 150 кг при локальном давлении. Столешница из влагостойкой фанеры 21 мм обеспечивает износостойкость и возможность легкой замены. Верстак имеет два уровня хранения: нижняя полка для громоздких инструментов и верхняя рабочая плоскость. Треугольные косынки жесткости в углах исключают раскачивание при работе с киянкой или рубанком.

Инструменты, необходимые для сборки

• Сварочный инвертор (минимум 160А) с электродами 2.5 мм или 3 мм
• Угловая шлифмашина (болгарка) с отрезным кругом по металлу 125 мм
• Защитный щиток сварщика (светофильтр не менее DIN 11) и краги
• Струбцины угловые магнитные (2 шт) или обычные струбцины-струбины
• Дрель-шуруповерт с набором сверл по металлу (сверла 4.5 мм, 6 мм, 10 мм)
• Штангенциркуль или металлическая линейка длиной 1 м + строительный угольник 250 мм
• Молоток 500 г, зубило, щетка по металлу для зачистки сварных швов
• Маркер по металлу (или мел) для разметки трубы
• Электролобзик с пилками по дереву (для фанеры)
• Набор рожковых ключей (8-19 мм) для стяжки

Материалы и расходники

• Профильная труба 40х40х2 мм — 14 метров (стандартные хлысты по 6 м)
• Лист фанеры ФСФ 21 мм (1525х1525 мм) — 1 шт (для столешницы)
• Лист фанеры ФСФ 12 мм (1525х1525 мм) — 1 шт (для нижней полки)
• Электроды МР-3 или УОНИ 13/45 — 0.5 кг (около 15-20 штук)
• Саморезы по металлу 4.2х16 мм (прессшайбы) — 50 шт
• Саморезы по дереву 4.5х40 мм — 40 шт (для крепления фанеры)
• Грунт-эмаль по ржавчине (цвет — серый или черный) — 1 литр
• Резиновые ножки-опоры (18х40 мм) — 4 шт (необязательно, для пола)

Алгоритм действий: пошаговая инструкция

1. Нарезка заготовок. Разрежьте профильную трубу согласно раскрою: 4 ноги по 870 мм (высота верстака), 2 длинные продольные балки по 1500 мм, 3 короткие поперечные балки по 760 мм, 2 балки для нижней полки по 1450 мм. Используйте болгарку с диском 1.2-1.6 мм. Торцы должны быть под прямым углом 90°, проверяйте угольником каждый срез. Заусенцы удалите напильником.
2. Сборка боковых рам. Разложите на ровной поверхности две ноги (870 мм) и одну короткую поперечину (760 мм) между ними. Соберите прямоугольник: поперечина вставляется заподлицо между торцами ног. Зафиксируйте магнитными струбцинами, проверьте диагонали (должны быть равны). Прихватите точечной сваркой все 4 стыка снаружи и изнутри. Снимите струбцины. Повторите для второй боковой рамы.
3. Приварка усиливающих косынок. Из обрезков трубы или полосы 3 мм нарежьте треугольники со сторонами 50х50х70 мм. Приварите по одной косынке в каждый угол боковых рам. Шов — по двум сторонам треугольника. Это исключит диагональные деформации при сварке основной конструкции. Косынки ставятся с внутренней стороны рамы.
4. Соединение рам продольными балками. Установите две боковые рамы вертикально на расстоянии 1500 мм друг от друга (по внешним краям). Возьмите продольную балку (1500 мм) и уложите ее сверху на торец ног одной стороны. Балка должна лежать на 10 мм глубже верхнего среза ноги (для формирования бортика столешницы). Прихватите балку к ногам. Повторите с противоположной стороной. Проверьте горизонтальность уровня.
5. Сборка верхнего пояса жесткости. Возьмите третью короткую поперечину (760 мм) и приварите ее ровно посередине между двумя длинными продольными балками. Она соединит их и предотвратит прогиб рабочей плоскости. Варите шов по периметру примыкания. Убедитесь, что все верхние кромки труб находятся в одной плоскости.
6. Монтаж нижней полки. На высоте 200 мм от пола (или 220 мм, если ставите резиновые подпятники) приварите две длинные балки (1450 мм) к внутренним сторонам ног. Они должны быть параллельны полу. Зафиксируйте их по уровню и приварите с двух сторон к каждой ноге. Для дополнительной жесткости приварите между ними два отрезка по 400 мм (распорки) в средней части.
7. Сварка всех узлов. Теперь проварите полностью все стыки сплошным швом. Сначала сварите все верхние соединения ног с продольными балками (шов катетом 4 мм). Затем — нижние соединения ног с балками полки. Двигайтесь от центра к краям, чтобы избежать перекоса. После каждого прохода дайте металлу остыть 2-3 минуты.
8. Зачистка и подготовка к покраске. Болгаркой с зачистным кругом удалите шлак со всех швов. Сгладьте острые грани напильником. Обработайте каркас щеткой по металлу до блестящего состояния. Обезжирьте растворителем (уайт-спирит или ацетон). Нанесите первый слой грунт-эмали. Дайте высохнуть 4 часа, затем нанесите второй слой. Полное высыхание — 24 часа.
9. Крепление нижней полки из фанеры. Отрежьте от фанеры 12 мм лист размером 1450х760 мм (на 10 мм меньше внутреннего периметра для зазора). Уложите его на нижние балки. Просверлите дрелью 4 отверстия через фанеру в балки (сверлом 4 мм). Закрепите саморезами 4.2х16 мм с прессшайбой. Зазоры в 5 мм по краям обеспечат вентиляцию и предотвратят коррозию.
10. Монтаж столешницы. Фанеру 21 мм отрежьте по размеру — 1500х800 мм (на 20 мм шире каркаса спереди и сзади). Уложите на верхний пояс так, чтобы сзади свес составлял 10 мм, а спереди — 10 мм. Боковые свесы — по 10 мм. Выровняйте. Сверлите отверстия через фанеру в металлические балки (шаг 250 мм), используйте сверло 4.5 мм. Вкрутите саморезы 4.5х40 мм по дереву до утопления шляпки. Крепите в каждую балку.
11. Финальная проверка и настройка. Установите верстак на постоянное место. Проверьте отсутствие качания: если одна нога висит — подложите шайбу под подпятник. Рекомендуется прикрутить конструкцию к полу через анкера 8 мм (по два на задние ноги). Протрите столешницу олифой или покройте лаком для защиты от масел и растворителей. Верстак готов к эксплуатации через 48 часов после покраски.

Важные технологические рекомендации

При сварке профильной трубы категорически запрещается перегревать металл толстыми электродами. Используйте электроды диаметром не более 2.5 мм, ток устанавливайте на 80-100 А. Тонкая стенка легко прогорает, что ослабляет узел. Длина дуги не должна превышать 2-3 мм. Шов ведите короткими прерывистыми шагами (по 10-15 мм) с паузами для остывания.

Если у вас нет сварочного инвертора, можно использовать болтовые соединения с уголками. В этом случае применяйте профиль 50х50х3 мм и стальные уголки 50х50х4 мм. Сверлите отверстия по кондуктору, используйте болты М8 с гроверными шайбами. Однако болтовое соединение увеличивает массу на 15% и снижает жесткость на 30% по сравнению со сварным.

Высота верстака 870 мм подходит для работ стоя. Если вы планируете работать сидя на высоком табурете — уменьшите длину ног до 750 мм. Для точной регулировки высоты используйте резьбовые подпятники (мебельные ножки с регулировкой). Они вкручиваются в приваренную гайку М12 внутри трубы, что позволяет выровнять верстак на неровном полу с точностью до миллиметра.

Для продления срока службы столешницы используйте лист оцинкованного металла 1.5 мм, закрепленный сверху фанеры. Вырежьте лист по размеру стола и зафиксируйте его саморезами с полупотайной головкой. Оцинковка защищает дерево от кислот, растворителей и механических повреждений. При необходимости лист легко заменяется новым.

Стоит также упомянуть следующие важные понятия: чертеж верстака с размерами, толщина металла для каркаса, крепление к полу для устойчивости, расчет нагрузки на столешницу, антикоррозийная обработка профиля, выбор болтовых соединений, сварка несущей рамы, регулируемые опоры для выравнивания, органайзеры для инструментов из профиля и усиление угловых стыков косынками.

Какой профиль лучше всего подходит для сборки верстака?

Оптимальный выбор — стальная профильная труба прямоугольного сечения 40x40x2 мм (или 40x20x2 мм для усиления полок). Толщина стенки 2 мм гарантирует жесткость без перегрузки конструкции. Избегайте тонкостенного профиля (1,5 мм и менее) — он может деформироваться под нагрузкой при распиловке или работе с тяжелыми инструментами.

Нужно ли варить каркас, или можно собрать на болтах?

Сварка обеспечивает максимальную надежность и жесткость, что критично для верстака. Если у вас нет сварочного аппарата, допускается болтовое соединение с использованием косынок (стальных треугольников) и глухарей, но такое крепление менее устойчиво к вибрациям. Рекомендуем комбинировать: сварить основной каркас, а полки и ящики крепить на болты.

Как сделать столешницу прочной и устойчивой к ударам?

Лучший вариант — фанера ФСФ или строительная ламинированная фанера толщиной 20-24 мм. Поверх нее можно уложить лист оцинкованной стали или текстолита — это защитит от сколов и царапин. Альтернатива — сбить доски 50х150 мм и отшлифовать. Крепите столешницу к каркасу снизу саморезами через направляющие из профиля.

Какой высоты и глубины делать верстак?

Стандартная высота — 85-90 см (под рост большинства людей стоя). Для точного расчета: поставьте локти под углом 90°, измерьте расстояние от пола до ладони — это ваша рабочая высота. Глубина столешницы: 60-80 см. При 60 см удобно работать, при 80 см — можно установить дополнительные настенные полки для инструментов.

Нужно ли грунтовать и красить профиль?

Обязательно. Абразивный грунт (эпоксидный или полиуретановый) предотвратит коррозию, а краска (молотковая или порошковая) защитит от химического воздействия. Сначала обезжирьте профиль уайт-спиритом, затем нанесите грунт в 2 слоя, после высыхания — 2 слоя краски. Неокрашенный профиль в гараже/мастерской начнет ржаветь через 6-12 месяцев.
