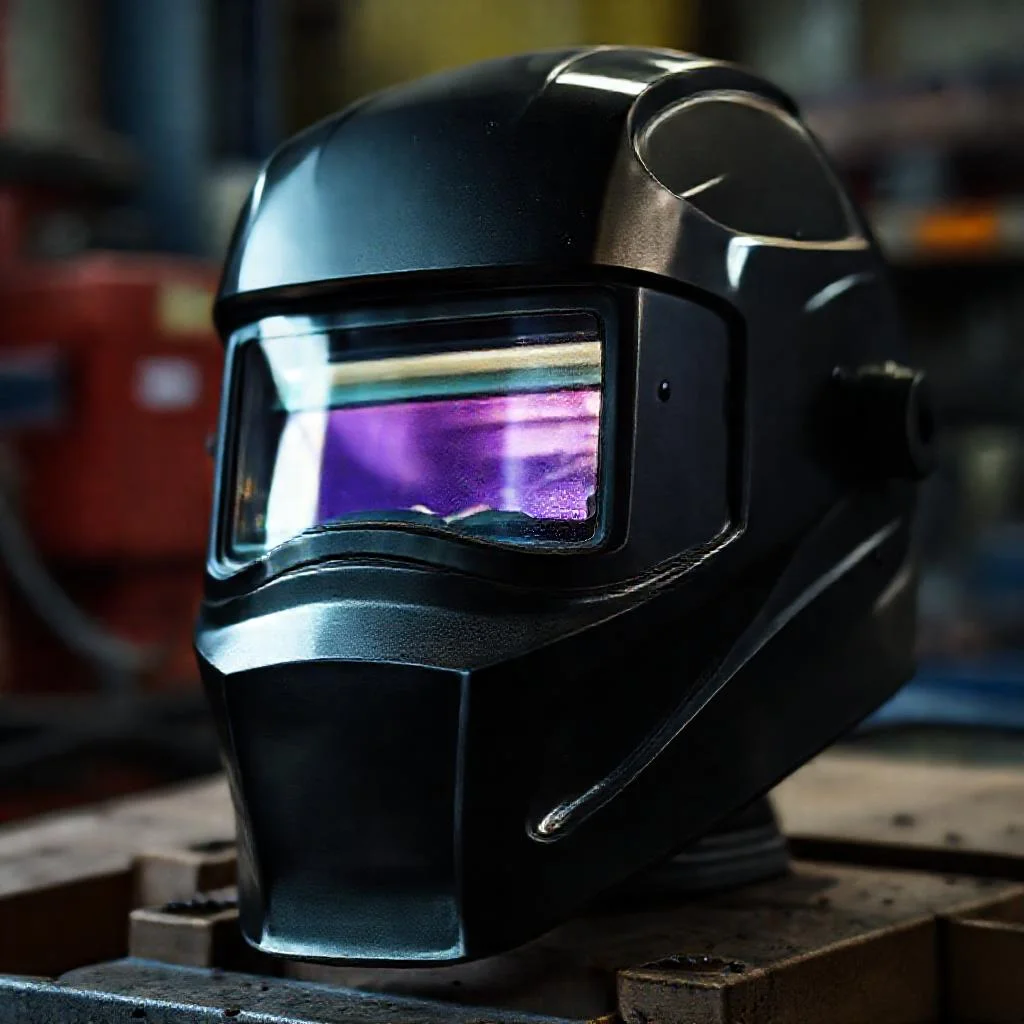

Почему не работает автозатемнение на сварочной маске. Разбор от диагноста.
Сварщики часто приносят маски с одной и той же жалобой: «перестала темнеть». Ты включаешь дугу, а стекло остаётся прозрачным. В лучшем случае – просто дискомфорт. В худшем – «зайчики» и ожог сетчатки.
Как автомеханик-диагност, я привык искать неисправность по цепочке: от подачи питания до исполнительного механизма. С маской та же логика, только блоков меньше. Разберём симптомы и причины, по которым фильтр отказывается работать.
Важно помнить: автозатемнение (ЖК-фильтр) — это электронный блок. Он боится грязи, влаги и скачков температуры. Ремонт часто сводится к чистке контактов или замене простейших компонентов.
Симптом №1: Маска вообще не реагирует на дугу. Светишь фонариком — ноль реакции.
Причина А: Разряжена или отсутствует батарея. Самый частый случай. В дешёвых масках стоят литиевые элементы (CR2032). Они садятся за 6-12 месяцев активной работы. Проверяй мультиметром: напряжение должно быть выше 2,8 В. Если ниже — замена.
В дорогих масках (Speedglas, Optrel) стоят аккумуляторы или солнечные панели. Если маска долго лежала в тёмном ящике, аккумулятор мог уйти в глубокий разряд. Оставь её на ярком солнце на час. Не помогло — разборка и тест батарейного отсека.
Причина Б: Окислились или отошли контакты. Разъём, соединяющий блок управления с ЖК-экраном, часто страдает от вибраций и брызг. Особенно на масках, где шлейф просто вставлен в разъём без фиксатора. Отгибай пластиковый усик, вынимай шлейф, чисти спиртом и вставляй до щелчка.
Проверь провода, идущие от сенсоров (фотодиодов) к плате. Иногда при сварке в потолочном положении капли шлака прожигают оплётку, и провод замыкает на корпус. Визуальный осмотр — обязательно.
Симптом №2: Маска затемняется, но очень медленно. Или не возвращается в светлое состояние.
Причина: Заводская настройка затемнения (DIN) или режим «Grind». Многие сварщики случайно выкручивают ручку регулировки в положение 9-10 DIN. При слабой дуге (например, TIG на 30А) сенсорам может не хватать света, чтобы отработать на тёмную степень. Выставь регулятор на 11 DIN и проверь.
Режим «Grind» (шлифовка) блокирует автозатемнение полностью. На корпусе маски есть ползунок или кнопка. Проверь, не стоит ли он в положении «Grind». Если стоит, переведи в «Weld».
Если маска «залипла» в тёмном состоянии — умерла жидкокристаллическая ячейка. Это не лечится. Только замена всего фильтрующего модуля (картриджа). Причина — перегрев или ударная волна (короткое замыкание в дуге).
Симптом №3: Затемнение работает рывками, мигает.
Причина: Плохой контакт в батарейном отсеке. Пружины со временем теряют упругость. Особенно в масках, где батарейка закрыта пластиковой крышкой без винта. Оторви кусочек изоленты и подложи под пружину для лучшего прилегания.
Причина: Загрязнение сенсоров. На лицевой стороне маски есть 2-3 окошка (фотодиоды). Если они покрыты слоем копоти, брызг или окалины — чувствительность падает. Протри их мягкой сухой ветошью. Использовать растворители нельзя — можно помутнить пластик.
Проверь правильность полярности при подключении внешнего питания (если есть). Перепутанный плюс с минусом при зарядке аккумулятора может выжечь диодный мост на плате. Будешь менять всю плату управления.
Частые ошибки диагностики
- Ошибка: Искать поломку в ЖК-экране сразу. Это как на машине сразу менять стартер, когда щётки ещё живые. Начинаем с питания. Проверка батареи — первый шаг. 80% неисправностей лечатся новой батарейкой за 30 рублей.
- Ошибка: Использовать тестер на прозвонку на кассете фильтра. Нельзя подавать напряжение от мультиметра на управляющий вход ЖК-элемента. Ты можешь его сжечь статикой или высоким током. Только внешний осмотр и проверка напряжений на контактах разъёма без касания щупов к пинам.
- Ошибка: Думать, что «солнечная панель заряжает аккумулятор вечно». В масках стоят простые NiMH аккумуляторы. У них есть цикл заряда-разряда (около 500). Если маска старше 3-4 лет, аккумулятор может не держать ёмкость. Солнечная панель не спасёт.
- Ошибка: Проверять датчики дуги зажигалкой. Инфракрасные сенсоры могут не реагировать на пламя зажигалки (там другой спектр). Сварщики тыкают зажигалкой, видят, что маска не темнеет, и несут её в мусорку. Правильный тест — сварочная дуга или вынос маски на яркий солнечный свет (резкое затенение срабатывает).
- Ошибка: Сразу грешить на «отошёл шлейф». Да, это бывает. Но сначала проверь регулятор Grind/Weld. Люди забывают переключить режим чаще, чем у них что-то ломается. Механика переключателя тоже ломается, но реже.
Симптом №4: Маска не работает после удара или падения.
Причина: Треснула плата управления. Китайский текстолит хрупкий на морозе. Если маска упала с высоты 1,5 метра на бетон, трещина в плате гарантирует обрыв дорожек. Тут нужен микроскоп и паяльник. Чаще проще купить новый блок управления.
Проверь герметичность корпуса сенсоров. После удара могла сдвинуться линза фотодиода. Он перестаёт «видеть» дугу. Вскрывай боковую крышку и поправь линзу на место.
Причина: Повреждён ЖК-экран (сам модуль). Визуально видны чёрные разводы или «кляксы» на стекле. Если жидкость вытекла — маску выкидывай. ЖК-ячейка негерметична, и её не восстановить.
Проверка работоспособности (алгоритм диагноста)
1. Снимаем защитное стекло (внешнее) и смотрим на сенсоры. Протираем их.
2. Извлекаем батарею. Чистим контакты. Замеряем напряжение. Меняем на новую, если меньше 2,8 В.
3. Отключаем шлейф от платы к экрану. Визуально проверяем контакты. Собираем обратно.
4. Выставляем регулятор DIN на среднее значение (11). Убираем режим Grind.
5. Подносим к работающему сварочному аппарату (инвертору) на расстоянии 30 см — маска должна сработать.
6. Если не сработала — разбираем корпус. Ищем видимые повреждения на плате (вздутые конденсаторы, трещины, окислы).
Если предыдущие шаги не дали результата, а видимых повреждений нет — проблема в электронной начинке (умерли датчики или ШИМ-контроллер). Тут требуется осциллограф и схема. Проще заменить модуль автозатемнения целиком.
Заключение диагноста
Автозатемнение — штука надёжная, если её не «заливать» сварочной пылью. 9 из 10 отказов связаны с питанием или механикой переключателей.
Не пытайся «лечить» маску, замыкая контакты датчиков пальцем. Подашь статику — убьёшь полевой транзистор. Только методичный обход по симптомам.
Основные термины и элементы, связанные с этой темой:
- неисправность светофильтра хамелеон
- датчики дуги сварочной маски
- режим шлифовки на маске
- регулировка степени затемнения
- севшая батарейка в маске
- солнечные батареи маски сварщика
- залипание ЖК-элементов фильтра
- температурный диапазон работы маски
- настройка чувствительности маски
- задержка включения автозатемнения
- замена светофильтра маски
- тестирование исправности маски сварщика
Почему не срабатывает автозатемнение при зажигании дуги?
Чаще всего проблема в низком заряде батареи или севшем солнечном элементе. Попробуйте подержать маску под ярким светом (солнце или мощная лампа) 10-15 минут для подзарядки. Также проверьте регулятор чувствительности (Sensitivity) — он может быть выкручен на минимум или стоять в режиме «Grind» (шлифовка), который отключает затемнение.
Маска затемняется сама по себе без дуги или мерцает?
Это указывает на слишком высокую чувствительность или внешние помехи. Уменьшите регулятор Sensitivity. Причиной могут быть яркие лампы, солнце, отражение света от соседнего сварщика или даже пульт дистанционного управления. Переключите маску в закрытое помещение или уберите источник паразитного света.
Темнеет только одна сторона или есть «слепые зоны»?
В 90% случаев это засорение или повреждение датчиков УФ/света. Протрите переднюю панель маски мягкой тканью — часто достаточно убрать брызги металла или грязь. Если не помогло, датчики могли выйти из строя из-за перегрева или механического удара.
Автозатемнение работает, но медленно (с задержкой)?
Проверьте время реакции настройками (Delay). Некоторые маски имеют регулятор задержки — переключите его на «Fast» (быстро). На морозе (ниже -10°C) жидкокристаллический фильтр (ЖК-фильтр) физически замедляется — это нормально, но если задержка больше 0.5 секунды при комнатной температуре, фильтр изношен.
Маска вообще не реагирует (не темнеет, светлая все время)?
Первым делом замените батарейки (если модель на сменных элементах) или проверьте контакты. Если маска на солнечных батареях, возможно, они полностью вышли из строя (ресурс 2-5 лет). Вторая частая причина — сломанный выключатель или окисление на кнопке включения. Попробуйте несколько раз включить/выключить маску вручную. Если нет реакции — требуется замена электронного модуля.
