Как заменить реле регулятора оборотов отопителя (еж)

Замена реле регулятора оборотов отопителя (еж)

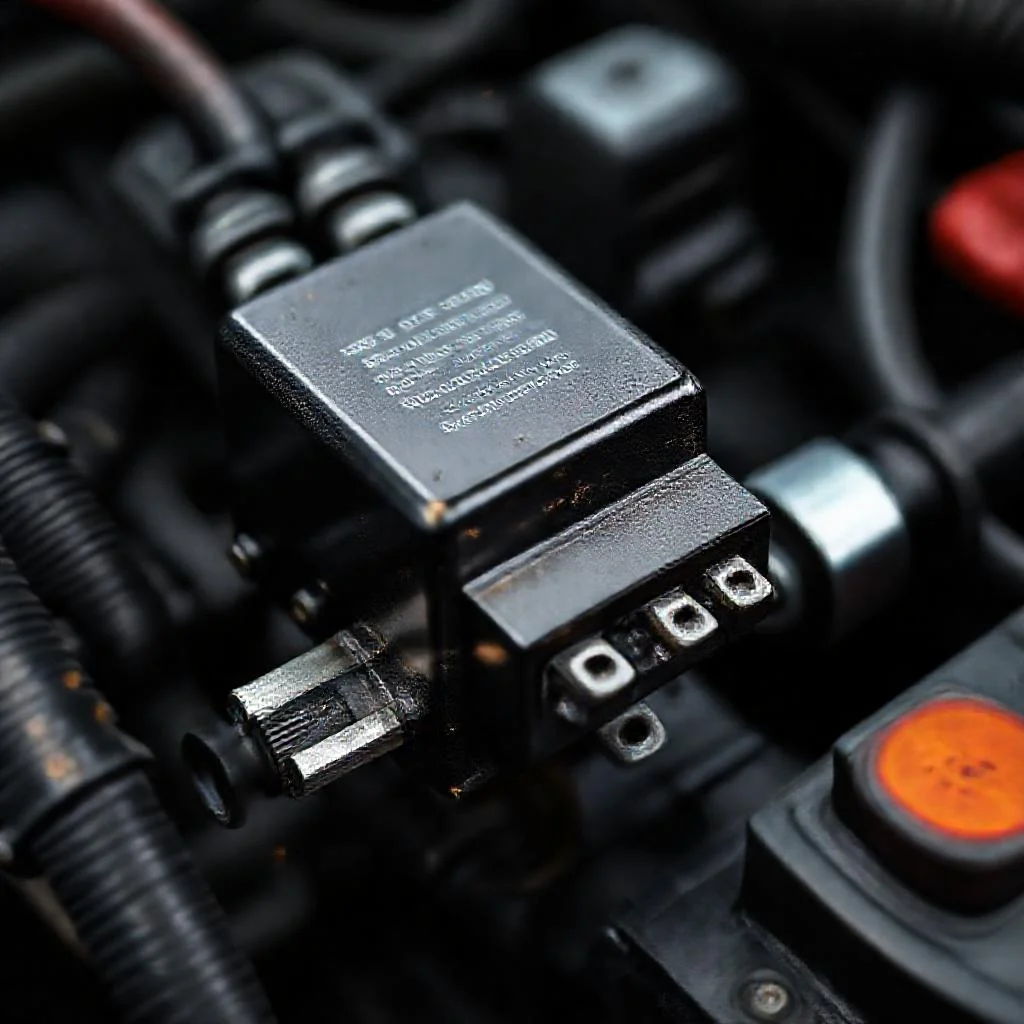

Реле регулятора отопителя, известное как «еж», отвечает за переключение скоростей вентилятора печки. При его неисправности часто наблюдаются пропадание высоких скоростей, отказ всех режимов кроме четвертого или работа только на максимальных оборотах. Замена блока реле выполняется за 30–40 минут без специальных навыков.

В большинстве автомобилей ВАЗ (2108-2115, 2170, 2172, 2190) и некоторых иномарках блок «еж» устанавливается в одном из двух мест: под бардачком с левой стороны или непосредственно на корпусе отопителя. Перед началом работ обязательно снимите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Точное расположение блока зависит от модели, но алгоритм замены идентичен: демонтаж старого реле, проверка контактов и установка нового. Ниже приведен полный перечень инструментов и пошаговая инструкция.

Необходимые инструменты и материалы

Новое реле «еж» (каталожный номер 1118-8118010-01 или аналог с 4 контактами)
Набор отверток (крестовая PH2, плоская 5–6 мм)
Головка торцевая на 10 мм с трещоткой (для снятия бардачка/защитной крышки)
Мультиметр (тестер) для диагностики контактов
Маркер или изолента для маркировки проводов
Фонарик налобный или автономный
Перчатки монтажные (для защиты рук от острых кромок)
WD-40 или очиститель контактов (если разъемы закисли)
Пинцет или узкогубцы (для извлечения перегоревших предохранителей)
Чистая ветошь

Пошаговая инструкция по замене

Отключите аккумулятор. Открутите гайку крепления минусовой клеммы ключом на 10 мм, снимите провод и изолируйте его. Подождите 2–3 минуты, чтобы разрядились конденсаторы в системе.
Определите точное место установки «ежа». Загляните под бардачок (перчаточный ящик) со стороны пассажира. Чаще всего блок закреплен на металлическом кронштейне слева от отопителя двумя винтами. Если там нет — проверьте правую сторону кожуха печки.
Снимите бардачок или защитную крышку. Открутите 3–4 винта по периметру бардачка (головка на 10 мм). Аккуратно выньте ящик, отсоединив подсветку, если она есть. В некоторых моделях достаточно откинуть нижний щиток.
Осмотрите состояние контактов. Перед снятием старого реле сфотографируйте расположение проводов на телефоне. Проверьте, нет ли оплавлений на разъемах или корпусе — это указывает на подгоревшие контакты.
Отсоедините фишку с проводами. Нажмите на пластиковую защелку сбоку разъема и потяните его на себя. Если защелка тугая, нанесите WD-40. Не тяните за провода — только за корпус разъема.
Открутите крепление блока. Отверткой PH2 выкрутите два самореза, удерживающих реле на кронштейне. Поддерживайте блок рукой, чтобы он не упал вглубь панели.

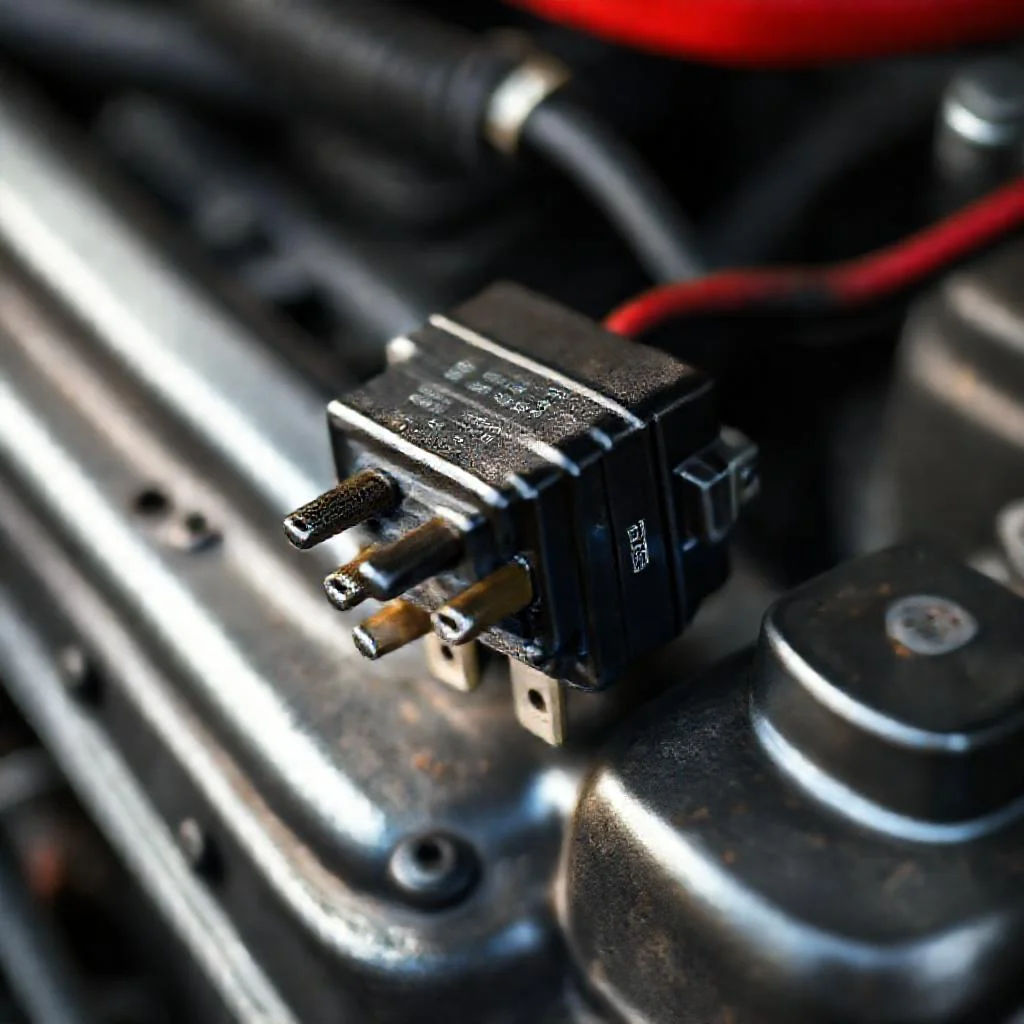

Сравните новое и старое реле. Убедитесь, что посадочные места и распиновка совпадают. На корпусе реле обычно нанесена схема контактов (30, 85, 86, 87). Перенесите маркировку на новое реле.
Установите новый блок. Прикрутите его на то же место двумя винтами. Не перетягивайте — пластик может треснуть. Подключите фишку до характерного щелчка защелки.
Прозвоните мультиметром. В режиме прозвонки проверьте целостность контакта между проводом массы (обычно черный) и кузовом. Сопротивление должно быть менее 1 Ом.
Проверьте предохранители. Локализуйте блок предохранителей в салоне (обычно слева от рулевой колонки). Найдите предохранитель F5 (30А) или F7 (20А) для отопителя — замените, если перегорел.
Соберите всё в обратном порядке. Установите бардачок (если снимали), закрутите винты. Подключите минусовую клемму аккумулятора.
Финальное тестирование. Включите зажигание, запустите печку на всех 4 скоростях поочередно. Проверьте работу вентилятора на низких оборотах — на первой скорости он должен вращаться медленно, на четвертой — быстро. Убедитесь, что нет посторонних шумов.

Возможные проблемы и их решение

Если после замены вентилятор не работает ни на одной скорости — проверьте заземление корпуса отопителя. Часто окисляется контакт массы на правой стороне кожуха. Зачистите место соединения наждачной бумагой и обработайте литолом.

Как заменить реле регулятора оборотов отопителя (еж)

При работе только на 3 и 4 скорости неисправен добавочный резистор (сопротивление), который расположен рядом с «ежом» или встроен в него. В таком случае замену реле совмещают с заменой резистивного модуля.

Если новый блок греется выше нормы (рука не терпит более 5 секунд), значит неисправен сам моторчик отопителя — он потребляет слишком большой ток. Проверьте подшипники электродвигателя и наличие смазки на валу.

Некоторые модели реле имеют дополнительный 5-й контакт (управляющий сигнал). Если в вашем разъеме 5 отверстий, а в новом реле их 4 — используйте старую колодку или приобретите реле с соответствующей конфигурацией.

Советы по выбору нового реле

Оригинальное реле отопителя ВАЗ (артикул 1118-8118010-01) стоит около 300–400 рублей. Аналоги от производителей «Старт», «Кедр» или «Лузар» надежнее и рассчитаны на повышенные токи (до 30 А). Не покупайте дешевые блоки без маркировки — они часто выходят из строя через 2–3 включения.

При покупке обратите внимание на цвет корпуса. Серые и черные реле чаще подделывают, бежевые или желтые — оригинал более высокого качества. Проверьте, чтобы все четыре контакта в разъеме входили плотно, без люфта.

Для профилактики окисления нанесите тонкий слой токопроводящей смазки (например, «Литон-2») на контактные лепестки перед установкой. Это продлит срок службы реле в 2–3 раза, особенно при частой эксплуатации печки в сырую погоду.
