Использование магнитной пробки поддона для сбора стружки.

Магнитная пробка поддона — это не “аксессуар для тюнинга”, а технологический элемент, который напрямую влияет на живучесть редуктора/корпуса, состояние подшипников и вероятность металлоабразивного износа. В производственной практике стружка в картере редко бывает “идеально видимой” — чаще это крошка и микрофракция, которая циркулирует с маслом, работает как притир и уносит ресурс. Магнитная пробка фиксирует магнитные частицы и переводит часть механизма из режима “абразивный круговорот” в режим “локальная механическая фильтрация” прямо в точке, где масло сливается и где потоки проходят с минимальными шансами на повторное осаждение.

Как стружка оказывается в поддоне и почему магнитная пробка реально работает

В узлах с масляной смазкой источники загрязнения типовые:

износ зубчатых колес и муфт (мелкая стружка/крошка ферромагнитной природы);
абразивная выработка от попадания песка/окалины (частицы могут быть как магнитные, так и немагнитные, но ферромагнитная доля обычно присутствует);
ударные микропломы после трогания (от сколов кромок);
фрикционная пыль от пар трения, если есть железосодержащие покрытия или стальные компоненты в зоне износа.

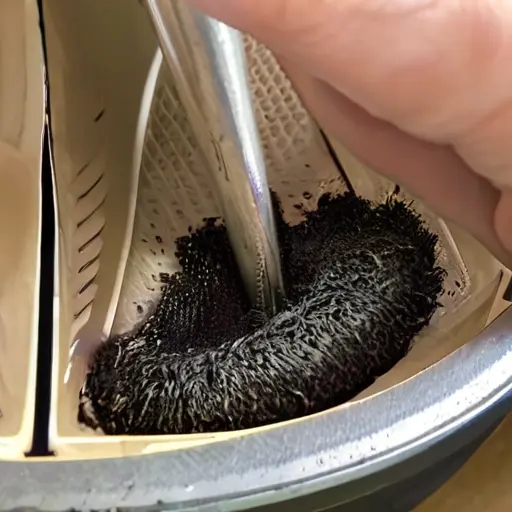

Масло в поддоне живет как “транспортная среда”: при вращении агрегата образуются зоны завихрения, частицы не успевают осесть и попадают в фильтрующие элементы/маслонасос. Магнитная пробка меняет баланс: ферромагнитная фаза улавливается на конусе/торце магнита и удерживается до обслуживания. По факту это компактный “in-sump magnetic filter”, который особенно полезен для:

редукторов с частыми сменами режимов (переменные нагрузки, ударные циклы);
станочных узлов, где стружка иногда мигрирует из зоны обработки (через вентиляцию, через грязезащитные элементы, при неверном обслуживании);
гидростатических/гидродинамических системах с металлической взвесью, если пробка допускается конструктивно.

Конструкция и режимы работы: что важно инженеру, а не продавцу

Ключевой вопрос — не “есть магнит или нет”, а геометрия, сила удержания и совместимость с технологией слива.

Тип магнита: неодимовый (NdFeB) часто дает более высокую поверхностную индукцию при компактных размерах. Феррит тоже работает, но чувствительнее к расстоянию до потока и часто хуже по удержанию мелкой фракции.
Поверхность улавливания: чем выше эффективная площадь и чем ближе магнит к потоку, тем лучше захват микрочастиц. Практика показывает, что цилиндрические/конические магнитные элементы с развитой поверхностью цепляют пыль лучше, чем “плоская шайба”.
Маслостойкость и герметизация: важны термостойкий уплотнитель и отсутствие “подсоса” в обход магнита (иначе пробка превращается в декоративный элемент).
Тепловая стабильность: при температурах масла 70–100 °C деградация клеевых/полимерных компонентов ускоряется. Для NdFeB критичны рабочие режимы и наличие термобарьерных вставок.

Режимы, где магнитная пробка эффективнее:

после остановки: часть взвеси успевает мигрировать к донной зоне, и магнит забирает то, что не ушло в магистраль;
при частичном обновлении масла: в момент слива и локальных перепадов уровня создается поток через донную область, и магнит “доизвлекает” остатки;
при вибрации: микрочастицы чаще “отлипают” от стенок и попадают в зону улавливания.

Пошаговый алгоритм использования для реального сбора стружки

Чтобы магнитная пробка не стала “свалкой” без диагностики, внедряйте процесс как техоперацию контроля.

Определите цель: улавливание раннего износа (мелкая ферромагнитная пыль) или сбор крупной стружки после событий (скол зуба, пробой подшипника). Под это подбирают частоту осмотра и способ очистки.
Перед монтажом убедитесь в чистоте резьбы и посадочного конуса/уплотнения. Любая пленка герметика или стружка на торце приводит к неправильному прижиму и “обходным” протечкам.
Установите пробку с моментом затяжки по регламенту узла. Для большинства картеров это порядка 20–35 Н·м (уточняется по паспорту), иначе магнитный элемент может сместиться относительно потока.
В период эксплуатации сделайте первичную “контрольную точку” — осмотр магнита через 50–200 моточасов или через 1 цикл смены фильтра/масла (в зависимости от регламента предприятия).
На каждом осмотре фиксируйте три параметра: наличие налета (пыль/крошка/лепешка), характер включений (чешуйки/порошок/нитевидная стружка) и массу налипания (хотя бы качественно по шкале: 0/минимум/умеренно/значительно).

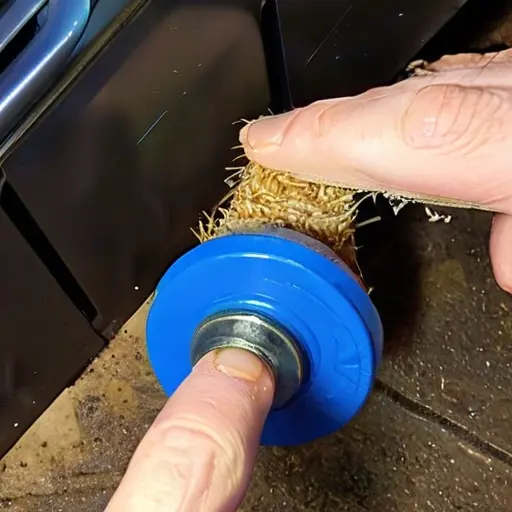

Очистка: снимите пробку, промойте магнит в растворителе, совместимом с маслом (типично керосин/дизельная фракция или специализированный промывочный состав), затем обезжирьте и высушите. Не используйте абразивные щетки, которые могут оставить на поверхности микрориски и изменить удерживающую способность.
После очистки проверьте уплотнение: если есть “утомление” (трещины, деформация, мягкость), замените. Неработающая герметизация = обходной поток мимо магнита.
Сопоставьте динамику: рост количества налета в два-три раза на том же интервале обычно сигналит о переходе узла в ускоренный износ. Это повод не просто “чистить”, а диагностировать источник.

Диагностика по магнитному налету: как отличить “норму” от аварийного сценария

Магнитная пробка — отличный “полевой индикатор” механизма деградации. Типовые сценарии:

Пыль серо-черного цвета, равномерный бархатный налет: часто нормальная фаза обкатки или стабильный легкий износ. Масса на пробке растет медленнее, чем при проблемах.
Чешуйки и срезы с острыми кромками: вероятно задир/микросколы зубьев, разрушение покрытия или усталостные фрагменты.
Нитевидная стружка или “скрученные” фрагменты: обычно связано с механической обработкой/подсосом внешней стружки либо с разлохмачиванием элемента.
Наличие следов бронзовых/алюминиевых включений на магните: возможна “магнитная подмешка” железосодержащей частицы, а немагнитная основа могла осаждаться на той же подложке. Для подтверждения используют лабораторный анализ масла (феррография/ICP).

Практический ориентир для периодичности: если на контрольном осмотре через 100–150 моточасов магнит покрывается “толстой лепешкой”, а до этого был тонкий налет, то стоит сокращать интервал и одновременно проверять:

состояние фильтра тонкой очистки (дифференциальное давление, пропускная способность);
люфты и шум подшипников (иногда шум нарастает раньше, чем стружка становится заметной);
уровень масла и режим вентиляции картера.

Сравнение характеристик магнитных пробок разных типов

Ниже — практическая табличная логика подбора. Конкретные значения зависят от производителя, но тренд сохраняется.

Тип пробки	Сильные стороны	Ограничения	Куда ставить чаще
Неодимовая, высокая индукция	Лучше захватывает мелкую ферромагнитную пыль, компактность, эффективна при частичном отстаивании	Чувствительность к температурным режимам и воздействию химии/уплотнителей при плохой герметизации	Редукторы, где важна ранняя диагностика по микрофракции
Ферритовая (классическая)	Простая, часто дешевле, стабильна по химии	Слабее удерживает тонкую пыль, хуже работает при крупной интенсивной турбулентности	Узлы с редкими остановками или где не требуется максимальный захват микрокрошки
Пробка с развитой геометрией магнита (конус/профили)	Больше площадь улавливания, выше вероятность захвата “срывающихся” частиц	Требует точного позиционирования относительно потока/уровня	Карбоны/картеры, где донная зона активно “обмывается” маслом
Магнитный фильтрующий элемент (гибрид)	Дополнительная задержка за счет формы сетки/каналов, часто лучше для режимов с повышенной взвесью	Нужна дисциплина по чистке (быстрое насыщение), возможны увеличенные гидросопротивления при конструкциях с каналами	Системы с устойчивой металлической взвесью (после ремонта или в деградирующих узлах)

Мощный практический лайфхак с производства

На практике самый информативный контроль — не “очищать до блеска”, а делать взвешивание налипания в граммах. Я делал так: после остановки узла пробку снимают, быстро стряхивают свободное масло (10–15 секунд), затем налипание промывают в растворителе, сушат 5–7 минут и взвешивают на лабораторных весах с точностью 0,01 г. Получается тренд массы ферромагнитных включений на интервале (например, за 100 моточасов). Если значение растет по экспоненте (например, 0,2 → 0,6 → 1,1 г на тех же 100 моточасах), узел уходит из зоны “нормального износа” раньше, чем это проявится в вибродиагностике. Дальше вы уже не гадаете: вы принимаете решение о вскрытии редуктора или замене подшипников по данным с донной точки.

Частые ошибки при сборе стружки магнитной пробкой

Установка без проверки герметичности: масло идет мимо магнита и уносит микрофракцию обратно в систему. Итог — пробка покрывается “чуть-чуть”, но износ продолжает расти.
Отсутствие регламента осмотра: пробка превращается в одноразовую “наклейку”, а диагностическая ценность теряется.
Очистка абразивами и металлическими скребками: меняется микрорельеф и удержание частиц становится хуже, плюс можно снимать защитное покрытие (если оно есть).
Слишком редкая очистка при значительной стружке: магнит насыщается. Ферромагнитные частицы удерживаются хуже, и часть начинает “срываться” при вибрации.
Игнорирование немагнитной фракции: например, алюминиевые/бронзовые включения не будут активно притягиваться. Тогда нужен сопутствующий контроль масла (фильтр, анализ, феррография).
Несоблюдение температурного режима промывки: растворитель может оставлять пленку, которая потом выгорает и “цементирует” грязь, ухудшая самоочистку.

Как встроить магнитную пробку в систему обслуживания (SOP)

Чтобы эффект был стабильным, пробку нужно связать с обслуживанием:

План-график: осмотр пробки в те же дни, что и проверка фильтров/уровня масла. Иначе данные будут разрозненными.
Маршрут оператора: одна и та же методика снятия и оценки (время выдержки после остановки, порядок промывки, шкала “налет/стружка/чешуйки”).
Журнал: фиксируйте номер узла, дату, моточасы, температуру масла (если есть), тип налета. Это позволяет строить тренды и быстро выявлять “разгон” износа.
Связь с ремонтом: при скачке массы/характера стружки — предписание на вскрытие или расширенную диагностику, а не только очередную промывку.

Практические примеры по применению в цеховых условиях

Пример 1: редуктор привода конвейера (циклы пуска 6–10 раз/час, масло 80–90 °C). После внедрения магнитной пробки контрольный период показал, что в первый месяц налет был мягким порошком. Через 40 дней масса налета выросла в 2,5 раза, а консистенция изменилась на чешуйчатую. При вскрытии обнаружили микросколы посадочной области на шестерне из-за неправильной центровки. Ресурс подшипников и шестерни увеличили, потому что остановку сделали до катастрофического износа.

Пример 2: станочный узел с периодическим подсосом внешней стружки (тонкие фрагменты, нитевидная крошка). Магнитная пробка не “убирала” немагнитную часть, но значительно снижала долю стальной микрофракции, которая в противном случае проходила бы через масляный насос. Эффект проявился в росте интервала между чистками сетчатого фильтра и в снижении случаев закусывания редуктора от абразива.

Ограничения метода: где магнитная пробка не заменяет полноценную фильтрацию

Магнитная пробка работает только с ферромагнитными частицами и преимущественно с теми, что достигают зоны улавливания. Поэтому для систем с высоким риском загрязнений она не отменяет:

тонкую фильтрацию масла (картриджи/фильтры с заданной номинальной тонкостью);
контроль дифференциального давления на фильтре;
антикавитационный контроль и состояние маслонасоса;
уплотнения и контроль источников попадания стружки извне (грязезащита, вентиляция, режущая зона).

Но как “последний донный рубеж” она часто дает ощутимую экономию: меньше металлоабразивного круговорота, меньше локальных повреждений и точнее диагностика ранних стадий износа.

Технические рекомендации по регламенту чистки

Ориентируйтесь не только на часы, а на скорость накопления:

Если налет тонкий и повторяется слабо — достаточно очистки по регламенту масла/фильтра (например, раз в 500–1000 моточасов в типовых сценариях).
Если налет “толстеет” заметно на каждом интервале — чистку сокращают минимум вдвое и запускают диагностику причины.
Если на пробке появляется крупная стружка или чешуйки — очищать немедленно при ближайшем обслуживании, но параллельно готовить вскрытие узла (это не плановый износ).

При очистке важно не допускать попадания грязи обратно в картер: промывка пробки должна происходить отдельно, а корпус вокруг посадочного места перед установкой вытирают насухо (чтобы не занести взвесь в донную зону).

Какую “LSI-логику” держать в голове при оценке эффекта

Чтобы правильно интерпретировать работу пробки, связывайте три фактора:

Характер включений: порошок/чешуйки/нитевидная стружка = различный механизм разрушения и разный риск повреждений.
Скорость накопления: график массы налипания по времени показывает переход в ускоренный износ.
Сопутствующие признаки: рост шума, вибрации, изменение фильтрации, падение давления масла — подтверждают, что причина не только в “грязи”, а в работе узла.

Магнитная пробка поддона дает практическую управляемость металлической взвеси: она снижает абразивный эффект и превращает невидимый износ в измеримый сигнал. При правильной методике осмотра, дисциплине по очистке и привязке к диагностике вы получаете не просто “сбор стружки”, а раннее обнаружение проблем на уровне донной зоны — там, где масло теряет скорость и где чаще всего начинается цепочка разрушения подшипников и зубчатых пар.

магнитная пробка поддона	сбор металлической стружки	фильтрация продуктов износа	предотвращение абразивного износа	мониторинг состояния двигателя
контроль концентрации частиц	улавливание ферромагнитных частиц	снижение риска заклинивания	инструментальное обслуживание картера	периодическая очистка магнита

Зачем использовать магнитную пробку поддона для сбора стружки?

Магнитная пробка притягивает металлическую стружку и частицы износа в картере, снижая их циркуляцию в масле и уменьшая риск ускоренного износа узлов.

Как часто нужно очищать магнитную пробку поддона?

Очищайте при каждой замене масла или раньше, если есть признаки повышенного износа (частая активация аварийных фильтров, металлическая взвесь, ухудшение состояния масла).

Можно ли оставлять магнитную пробку установленной постоянно и как это влияет на масляную систему?

Да, пробка рассчитана на длительную работу: она собирает частицы на своей поверхности, не перекрывая штатные маслопотоки при корректном подборе модели и правильной установке.

Что будет, если пробка забьётся и стружки накопится слишком много?

При накоплении стружки она перестаёт эффективно удерживаться и может частично вновь попадать в масло; также возможны локальные загрязнения. Поэтому важна своевременная очистка и контроль состояния масла.

Как правильно установить магнитную пробку поддона и на что обратить внимание?

Устанавливайте в штатное отверстие без перекосов, используйте предусмотренную уплотнительную прокладку/герметик по регламенту производителя, затягивайте с нужным моментом и после запуска проверьте отсутствие подтеков.
